Патент на изобретение №2350474

(54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО ЧТЕНИЯ МНОГОФОРМУЛЬНЫХ ТЕХНИЧЕСКИХ ИЗДАНИЙ И НОТ

(57) Реферат:

Изобретение относится к области книгопечатания, связанной с изданием многоформульных технических изданий и нот. Устройство содержит книгу или блокнот с листами, все страницы которых стандартно пронумерованы и последовательно заполнены текстом, и каркас, имеющий два близко расположенных гибких изогнутых штыря, удерживающих лист книги в перпендикулярном к плоскости развернутой книги положении, и гибкие изогнутые штыри, удерживающие листы в плоскости книги. При этом текст каждой нечетной страницы, начиная с третьей, перемещен на нечетную страницу с большим на две единицы номером. Устройство обеспечивает возможность видеть одновременно две страницы каждого листа. 2 ил.

Устройство относится к области книгопечатания, связанной с изданием многоформульных технических изданий и нот, и может быть использовано для обеспечения непрерывного считывания и воспроизводства текста этих изданий.

Наиболее близкой к заявленному устройству является стандартная книга или блокнот [1]. Недостатком устройства стандартной книги или блокнота является невозможность одновременно видеть две страницы каждого листа, что сильно затрудняет, например, концертную деятельность музыкальных исполнителей, чтение многоформульных изданий и т.п.

Заявляемое устройство направлено на создание возможности одновременно видеть две страницы каждого листа.

Указанный результат достигается тем, что используется устройство для непрерывного чтения многоформульных технических изданий и нот, содержащее книгу или блокнот с листами, все страницы которых стандартно пронумерованы и последовательно заполнены текстом, при этом текст каждой нечетной страницы, начиная с третьей, перемещают на нечетную страницу с большим на две единицы номером, используют каркас, содержащий два близко расположенных гибких изогнутых штыря, удерживающих лист книги в перпендикулярном к плоскости развернутой книги положении, и два гибких изогнутых штыря, удерживающих листы в плоскости книги.

Отличительными признаками заявляемого устройства являются:

– перемещение текста каждой нечетной страницы, начиная с третьей, на нечетную страницу с большим на две единицы номером;

– наличие каркаса, содержащего два близко расположенных гибких изогнутых штыря, удерживающих лист книги в перпендикулярном к плоскости развернутой книги положении;

– наличие двух гибких изогнутых штырей, удерживающих листы в плоскости книги.

Изменение порядка расположения страниц и возможность удерживать лист в вертикальном положении дает возможность одновременно видеть две страницы каждого листа. Наличие двух гибких изогнутых штырей, удерживающих листы в плоскости книги, необходимо для фиксации этих листов. Гибкость штырей дает возможность регулировать конструкцию применительно к формату книги, гибкости ее страниц и другим конкретным условиям.

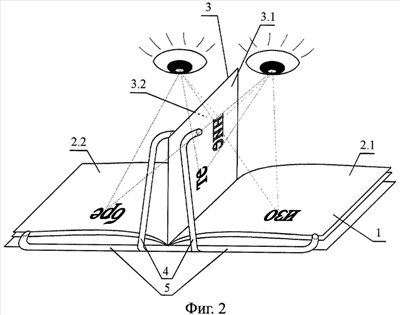

Сущность заявляемого изобретения поясняется на фиг.1, 2 и нижеследующим описанием. На фиг.1 изображена развернутая книга 1, между горизонтальными страницами 2.1 и 2.2 которой изогнутыми штырями 4 удерживается в вертикальном положении промежуточный лист 3, содержащий страницы 3.1 и 3.2. На фиг.2 изображена принципиальная схема установки, которая содержит каркас из толстой медной проволоки, прикрепленный к переплету книги 1, штыри 4 для удержания листа 3 со страницами 3.1 и 3.2 в вертикальном положении, штыри 5 для удержания листов со страницами 2.1 и 2.2 в горизонтальном положении.

Так как расстояние между глазами человека конечно, то можно одновременно видеть страницы 2.1 и 2.2, затем одновременно последующие страницы 3.1 и 3.2 и т.д.

Гибкая форма изогнутых штырей 4 позволяет отрегулировать их положение, при котором страницы попадают между штырями, удерживаются в вертикальном положении и легко из этого положения переводятся в горизонтальное за счет гибкости самих страниц. Аналогичные штыри используются для удержания страниц в горизонтальном положении.

Применение подобного устройства крайне полезно для музыкальных исполнителей, а также при чтении и заполнении сложных текстов [2, 3]. Внедрение его потребует переиздания ряда существующих изданий и модификации новых.

Проверка достижения заявленного технического результата осуществлялась следующим образом. Был сделан каркас из толстой медной проволоки (фиг.2), прикрепленный к переплету книги 1. Штыри 4 служат для удержания листа в вертикальном положении, а штыри 5 – для удержания листов в горизонтальном положении. Изгибы на концах штырей, с одной стороны, удерживают листы, а с другой стороны, не мешают перелистыванию легко изгибающихся листов. Гибкость штырей позволяет легко регулировать положение всей конструкции в зависимости от формата книги и от возможных индивидуальных требований.

Преимущество заявленного устройства по сравнению с обычными книгами состоит в возможности одновременно видеть две страницы каждого листа. Кроме того, заявленное устройство исключительно дешево, просто в изготовлении и надежно.

Литература

1. Большая Советская энциклопедия, Москва, изд. «Советская энциклопедия». 1976. Т.23. С.235.

2. Щелкунов М.И. История, техника, искусство книгопечатания. М.-Л. 1976.

3. Кунин М.Е. Нотопечатание. 2 изд. Москва. 1966.

Формула изобретения

Устройство для непрерывного чтения многоформульных технических изданий и нот, содержащее книгу или блокнот с листами, все страницы которых стандартно пронумерованы и последовательно заполнены текстом, отличающееся перемещением текста каждой нечетной страницы, начиная с третьей, на нечетную страницу с большим на две единицы номером, наличием каркаса, содержащего два близко расположеных гибких изогнутых штыря, удерживающих лист книги в перпендикулярном к плоскости развернутой книги положении, и наличие изогнутых штырей, удерживающих листы в плоскости книги.

РИСУНКИ
