Патент на изобретение №2350460

(54) СПОСОБ РАСКРОЯ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ, ПОРАЖЕННЫХ РАДИОНУКЛИДАМИ

(57) Реферат:

Изобретение относится к производству пилопродукции. Способ включает фиксацию лесоматериала за здоровую периферийную зону, определение формы и параметров пораженного слоя, деление лесоматериалов на части в продольном направлении параллельно их продольной оси. Первоначально в местах выполнения пропилов режущими органами удаляют пораженный слой шириной обработки, большей ширины пропила. Производят раскрой лесоматериала на пиломатериалы без переноса радионуклидов в плоскости деления. Полученные пиломатериалы базируют по одной из поверхностей обработки. Удаляют боковые части с радионуклидами параллельно образующим, затем после сушки и сортировки полученные заготовки разворачивают относительно друг друга на 180° в горизонтальной плоскости, сопрягают по продольной кромке и скрепляют между собой. Опилки, полученные при удалении пораженного слоя, складируют в одном месте, а опилки здоровой зоны – в другом. Изобретение повышает выход пиломатериалов. 1 з.п. ф-лы, 16 ил.

Предлагаемое изобретение относится к лесной промышленности и может быть использовано при производстве пилопродукции.

Известен развальный способ раскроя круглых лесоматериалов, заключающийся в том, что круглый лесоматериал делится параллельно его продольной оси на пиломатериалы, равные или кратные толщине тех заготовок, для которых они предназначаются [1].

Недостатком этого способа раскроя является то, что при распиловке круглого лесоматериала, пораженного радионуклидами, радиоактивные отходы с помощью режущего органа переносятся на поверхности получаемой пилопродукции.

Предлагаемое изобретение относится к лесной промышленности и используется при производстве пилопродукции. Технический результат – обеспечение возможности раскроя круглых лесоматериалов, пораженных радионуклидами. Способ включает фиксирование лесоматериала за здоровую периферийную зону, определение формы и параметров пораженного слоя и деление в продольном направлении по взаимно перпендикулярным плоскостям параллельно образующей, по касательной к внутренней границе пораженного слоя, отделяя при этом пораженные участки. Далее делят в продольном направлении по взаимно перпендикулярным плоскостям через линии контакта здоровой древесины с оставшимся пораженным слоем. Полученный после удаления пораженного слоя лесоматериал делят в продольном направлении параллельно образующей на боковые и центральную части, центральную часть делят в продольном направлении параллельно образующей на боковые части, разворачивают относительно друг друга на 180° в вертикальных и горизонтальных плоскостях, сопрягают поверхности обработки и соединяют между собой по кромке. Соединение выполняют склеиванием или с помощью столярных элементов [2].

Этот способ принят за прототип, как наиболее близкий к предполагаемому результату и техническим признакам.

Недостатком прототипа является то, что этот способ дает низкий выход пилопродукции.

Предлагаемое изобретение решает задачу раскроя круглых лесоматериалов, пораженных радионуклидами, с получением здоровой пилопродукции и повышает ее выход.

Техническим результатом предлагаемого изобретения является обеспечение возможности раскроя круглых лесоматериалов, пораженных радионуклидами.

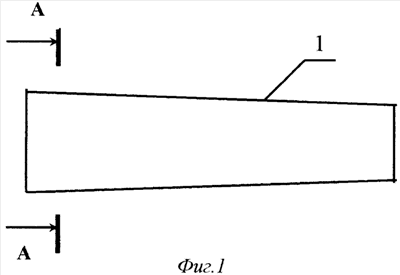

На фиг.1 изображен раскраиваемый круглый лесоматериал, пораженный радионуклидами; на фиг.2 – разрез А-А фиг.1; на фиг.3 изображен лесоматериал после частичного удаления пораженного слоя в местах пропилов; на фиг.4 – разрез Б-Б фиг.3; на фиг.5 изображен раскрой лесоматериала; на фиг.6 – разрез В-В фиг.5; на фиг.7 – пиломатериал, полученный при раскрое круглого лесоматериала; на фиг.8 – разрез Г-Г фиг.7; на фиг.9 – заготовка, полученная после удаления боковых частей с радионуклидами из пиломатериалов; на фиг.10 – разрез Д-Д фиг.9; на фиг.11 – заготовки, соединенные между собой в пилопродукцию; на фиг.12 – разрез Е-Е фиг.11; на фиг.13 – заготовка, полученная после удаления боковых частей с радионуклидами под углом к пластям; на фиг.14 – разрез Ж-Ж фиг.13; на фиг.15 – соединенные между собой заготовки; на фиг.16 – разрез И-И фиг.15.

Способ раскроя круглых лесоматериалов, пораженных радионуклидами, осуществляется следующим образом.

Круглый лесоматериал 1, пораженный радионуклидами 2, фиксируют за здоровую периферийную зону, определяют форму и параметры пораженного слоя, в местах выполнения пропилов режущими органами удаляют пораженный слой большей ширины пропила 4.

Далее после частичного удаления пораженного слоя в местах пропила производится раскрой лесоматериала 3 на пиломатериалы 5.

Из пиломатериалов 5 удаляют боковые части с радионуклидами 6 параллельно образующим с получением заготовок 7 с переменным прямоугольным сечением.

Заготовки 7 после сортировки и сушки разворачивают относительно друг друга на 180° в горизонтальной плоскости, сопрягают по продольной кромке и скрепляют между собой в пилопродукцию 8. С целью увеличения выхода пилопродукции при удалении боковых частей с радионуклидами 6 из пиломатериалов 5 пропилы выполняются под углом к пластям с получением заготовок 9, которые после сортировки и сушки разворачивают относительно друг друга на 180° в горизонтальной плоскости, сопрягают по продольной кромке и скрепляют между собой в пилопродукцию 8.

Опилки, полученные при удалении пораженного слоя, складируются в одном месте, а опилки здоровой зоны – в другом.

Предлагаемый способ получения пилопродукции из круглых лесоматериалов, пораженных радионуклидами, позволяет рационально решить задачу использования пораженной древесины.

Источники информации

1. Аксенов П.П., Макаров Н.С., Прохоров И.К., Тюкина Ю.П. Технология пиломатериалов. – М.: Лесная промышленность, 1976. – С.480.

2. Патент РФ №2247022, авторы: Торопов А.С., Меркелов В.М., Жидова Е.В., Краснова В.Ф. В27В 1/00. Опубликовано: 27.02.2005.

Формула изобретения

1. Способ раскроя круглых лесоматериалов, пораженных радионуклидами, включающий фиксацию лесоматериала за здоровую периферийную зону, определение формы и параметров пораженного слоя, деление лесоматериалов на части в продольном направлении параллельно их продольной оси, отличающийся тем, что первоначально в местах выполнения пропилов режущими органами удаляют пораженный слой шириной обработки, большей ширины пропила, производят раскрой лесоматериала на пиломатериалы без переноса радионуклидов в плоскости деления, полученные пиломатериалы базируют по одной из поверхностей обработки, удаляют боковые части с радионуклидами параллельно образующим, затем после сушки и сортировки полученные заготовки разворачивают относительно друг друга на 180° в горизонтальной плоскости, сопрягают по продольной кромке и скрепляют между собой, опилки, полученные при удалении пораженного слоя, складируют в одном месте, а опилки здоровой зоны – в другом.

2. Способ по п.1, отличающийся тем, что, с целью увеличения выхода пилопродукции при удалении боковых частей с радионуклидами из пиломатериалов, пропилы выполняют под углом к пластям.

РИСУНКИ
