Патент на изобретение №2350459

(54) ГАЙКОВЕРТ

(57) Реферат:

Изобретение относится к машиностроению, в частности к ручному инструменту, и может быть использовано для выполнения слесарно-сборочных и монтажных работ в труднодоступных местах. Гайковерт включает привод и исполнительный механизм в виде шпинделя с отверстием, полый переходник, взаимодействующий своей нижней частью с гайкой, а верхней частью – с отверстием шпинделя, полый опорный стакан с упором и крышку, связанную с верхней торцовой поверхностью опорного стакана. Верхняя торцовая поверхность опорного стакана выполнена в виде чередующихся выступов и выемок, взаимодействующих, соответственно, с чередующимися выемками и выступами, выполненными на нижней торцовой поверхности крышки. Шпиндель выполнен с возможностью вращения относительно крышки в плоскости вращения гайки. Опорный стакан может быть выполнен в виде полого цилиндра или полого многогранника. Привод может быть выполнен гидравлическим. В результате достигается упрощение изготовления гайковерта, повышается качество эксплуатации и обеспечивается возможность приложения значительных крутящих моментов к гайкам при их затяжке и отпуске без повреждения шпилек. 4 з.п. ф-лы, 3 ил.

Изобретение относится к машиностроению, в частности к ручному инструменту, и может быть использовано для выполнения слесарно-сборочных и монтажных работ в труднодоступных местах.

Известен гайковерт [заявка на изобретения №93021444 от 23.04.1993; МПК-6: В25В 21/00; дата публикации: 1995.11.27] для сборки и разборки резьбовых соединений в труднодоступных местах.

Известен также гаечный ключ Митковского [заявка на изобретения №94023289 от 17.06.1994; МПК-6: В25В 13/46; дата публикации: 1996.11.20] для выполнения слесарно-сборочных и монтажных работ в труднодоступных местах. Ключ работает по принципу “обгонной муфты”.

Известен гайковерт [описание изобретения к патенту РФ №2020051; МПК-6: В25В 21/02; дата публикации: 1994.09.30], содержащий полый вал, закрепленный на нем ключ и приспособление для фиксации гаек, и снабженный сбрасывателем гаек в виде жестко связанных друг с другом охватывающей полый вал втулки и размещенного внутри ключа съемника, а приспособление для фиксации гаек выполнено в виде установленной в съемнике жестко связанной с ключом цанги с выступом на конце для взаимодействия с внутренней поверхностью гайки.

Известны также гайковерты с различными типами приводов, например, наиболее близкий к предлагаемому гидравлический гайковерт [описание изобретения к патенту РФ №2247647; МПК-7: В25В 21/00; дата публикации: 2005.03.10], включающий привод и исполнительный механизм, выполненный в виде съемной кассеты с корпусом, содержащим храповой механизм, в том числе храповое колесо с отверстием, взаимодействующим с гайкой.

Недостатками известных устройств являются сложность их изготовления, а также низкое качество проведения работ, требующих высоких нагрузок при затяжке и отпуске гаек с исключением боковых изгибающих нагрузок на шпильки, например, в процессе уплотнения-разуплотнения напорных резервуаров.

Целью изобретения является устранение указанных недостатков и обеспечение возможности приложения значительных крутящих моментов к гайкам при их затяжке и отпуске без повреждения шпилек.

Для решения указанной технической задачи гайковерт, включающий привод и исполнительный механизм в виде шпинделя с отверстием, снабжен переходником, взаимодействующим своей нижней частью с крепежным элементом, например, гайкой, а верхней частью с отверстием шпинделя, полым опорным стаканом, по меньшей мере, с одним упором и крышкой, связанной с верхней торцовой поверхностью опорного стакана, при этом, верхняя торцовая поверхность опорного стакана выполнена в виде чередующихся выступов и выемок, взаимодействующих, соответственно, с чередующимися выемками и выступами, выполненными на нижней торцовой поверхности крышки, а шпинделю придана возможность вращения относительно крышки в плоскости вращения гайки, перпендикулярной оси ее вращения.

Опорный стакан может быть выполнен в виде полого цилиндра или полого многогранника. Для доступа к гайке, установленной на шпильке, переходник выполнен полым. Вращение шпинделя с закрепленной в нем верхней частью переходника осуществляется посредством гидравлического привода с использованием гидростанции.

Техническим результатом предлагаемого изобретения является возможность приложения крутящего момента при затяжке или отпуске гаек строго в плоскости, перпендикулярной их оси вращения, при этом боковые изгибающие нагрузки на шпильки отсутствуют.

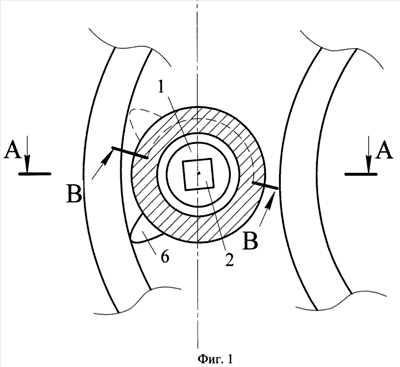

На фиг.1 показан вид гайковерта сверху при его установке в труднодоступном месте.

На фиг.2 показан общий вид сечения А-А.

На фиг.3 показан общий вид сечения В-В в зоне контакта крышки и опорного стакана.

Гайковерт включает привод (не показан), исполнительный механизм в виде шпинделя 1 с отверстием 2, переходник 3, взаимодействующий своей нижней частью с гайкой 4, а верхней частью с отверстием 2 шпинделя 1, полый опорный стакан 5 с упором 6 и крышку 7, связанную с верхней торцовой поверхностью опорного стакана 5. Упор 6 взаимодействует с неподвижной относительно гайки 4 конструкцией 8. Верхняя торцовая поверхность опорного стакана 5 выполнена в виде чередующихся выступов 9 и выемок 10, взаимодействующих, соответственно, с чередующимися выемками 10 и выступами 9, выполненными на нижней торцовой поверхности крышки 7. Шпинделю 1 придана возможность вращения относительно крышки 7 в плоскости вращения гайки 4.

Опорный стакан 5 может быть выполнен в виде полого цилиндра или полого многогранника. Для доступа к гайке 4, установленной на шпильке 11, переходник 3 выполнен полым. Вращение шпинделя 1 с закрепленной в нем верхней частью переходника 3 осуществляется посредством гидравлического привода с использованием гидростанции (не показаны).

Гайковерт работает следующим образом. На подлежащую затяжке или отпуску гайку 4, навинченную на шпильку 11, устанавливают переходник 3 с головкой, соответствующей типоразмеру гайки 4. На переходник 3 сверху опускают полый опорный стакан 5 с упором 6, фиксирующим стакан 5 от перемещений относительно конструкции 8. На опорный стакан 5 и верхнюю часть переходника 3 сверху опускают крышку 7 и шпиндель 1, отверстие 2 которого совпадает с верхней частью переходника 3 и обеспечивает их совместное вращение в горизонтальной плоскости относительно опорного стакана 5 крышки 7, которые в горизонтальной плоскости неподвижны относительно друг друга и конструкции 8 за счет взаимодействия ответных выступов 9 и выемок 10. Вращение шпинделя 1 обеспечивает гидропривод (не показан).

Техническим результатом предлагаемого изобретения является возможность приложения крутящего момента при затяжке или отпуске гаек строго в плоскости, перпендикулярной их оси вращения, при этом боковые изгибающие нагрузки на шпильки отсутствуют.

Использование предлагаемого изобретения позволяет обеспечить надежность и качество работ, например, в процессе уплотнения-разуплотнения напорных резервуаров, связанных с приложением высоких нагрузок при затяжке и отпуске гаек без повреждения шпилек, за счет исключения воздействующих на них боковых изгибающих нагрузок, чего нельзя достичь при работе с обычными гайковертами.

Формула изобретения

1. Гайковерт, включающий привод и исполнительный механизм в виде шпинделя с отверстием, отличающийся тем, что он снабжен переходником, выполненным с возможностью взаимодействия своей нижней частью с крепежным элементом, например гайкой, и взаимодействующим верхней частью с отверстием шпинделя, полым опорным стаканом по меньшей мере с одним упором и крышкой, связанной с верхней торцовой поверхностью опорного стакана, которая выполнена в виде чередующихся выступов и выемок, взаимодействующих, соответственно, с чередующимися выемками и выступами, выполненными на нижней торцовой поверхности крышки, а шпиндель имеет возможность вращения относительно крышки в плоскости вращения гайки, перпендикулярной оси ее вращения.

2. Гайковерт по п.1, отличающийся тем, что опорный стакан выполнен в виде полого цилиндра.

3. Гайковерт по п.1, отличающийся тем, что опорный стакан выполнен в виде полого многогранника.

4. Гайковерт по п.1, отличающийся тем, что переходник выполнен полым.

5. Гайковерт по любому из пп.1-4, отличающийся тем, что исполнительный механизм снабжен гидравлическим приводом.

РИСУНКИ
