Патент на изобретение №2350439

(54) СПОСОБ ОБРАБОТКИ ДЕТАЛИ СО ШПОНОЧНЫМ ПАЗОМ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для повышения качества деталей машин при изготовлении шпоночных пазов на наружных и внутренних поверхностях. Способ включает сборку шпонки и шпоночного паза, упрочняющую электроконтактную обработку с нагревом детали при перемещении инструмента-электрода вдоль боковых поверхностей шпоночного паза и шпонки по верхней части детали с обеспечением эффекта закалки поверхности детали без воздействия на зону концентраторов напряжения у основания шпоночного паза и боковой поверхности шпонки, при этом радиус инструмента-электрода равен диаметру обрабатываемой детали, а ширина контактной поверхности инструмента-электрода составляет 0,1 от ширины шпоночного паза. 1 ил.

Изобретение относится к машиностроению и может быть использовано при обработке наружных и внутренних шпоночных пазов деталей машин.

Известны способы обработки шпоночных пазов на деталях, формируемых методами резания, с последующими способами термической или химико-термической обработки [Поляк М.С. Технология упрочнения. – М.: Машиностроение, Л.В.М.-СКРИПТ, 1995].

Однако при объемных способах термической или химико-термической обработки термическому воздействию подвергается вся поверхность шпоночного паза, в том числе и зона концентрации напряжений у основания. Это приводит к появлению или развитию микротрещин, что снижает качество деталей в условиях эксплуатации.

Известен способ электроконтактной обработки (SU 361207 A, C21D 1/06, 07.12.1972) поверхности отверстия детали.

Однако указанный способ не позволяют повысить качество деталей со шпоночным пазом, что в условиях эксплуатации приводит к износу его боковых поверхностей и усталостным разрушениям валов.

Задачей изобретения является повышение качества деталей со шпоночным пазом с закалкой поверхностей электроконтактным способом.

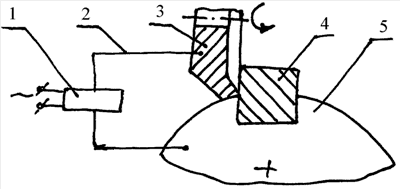

На чертеже показана схема электроконтактной обработки шпоночного паза детали по предлагаемому способу.

Поставленная задача достигается способом обработки детали со шпоночным пазом, включающим сборку шпонки и шпоночного паза, упрочняющую электроконтактную обработку с нагревом детали при перемещении инструмента-электрода вдоль боковых поверхностей шпоночного паза и шпонки по верхней части детали с обеспечением эффекта закалки поверхности детали без воздействия на зону концентраторов напряжения у основания шпоночного паза и боковой поверхности шпонки, при этом радиус инструмента-электрода равен диаметру обрабатываемой детали, а ширина контактной поверхности инструмента-электрода составляет 0,1 от ширины шпоночного паза.

Изобретение иллюстрируется следующими примерами.

На валах и втулках, изготовленных из стали 45 ГОСТ 1050-88, методом резания (фрезерованием или протягиванием) изготовлены шпоночные пазы. Сопряжение вал-втулка работает в условиях знакопеременных нагрузок. Требования по твердости деталей установлены в пределах 42…48 HRC, что предусматривает закалку и последующий средний отпуск.

При фрезеровании паза на валу, в силу технологических факторов, возможно образование микротрещин в зоне основания, особенно в радиусной части. Закалка и последующий отпуск приводят к появлению в опасных сечениях паза микротрещин термического характера, а также способствуют развитию микротрещин, полученных на стадии фрезерования. В сочетании с постоянно присущими явлениями окисления и обезуглероживания поверхностного слоя это может привести к аварийному разрушению вала в зоне шпоночного паза (что периодически и происходит в условиях эксплуатации). Кроме того, ввиду недостаточной прочности паза происходит его износ по боковым поверхностям, особенно в верхней части. Условия эксплуатации нарушаются, и требуется остановка машины на ремонтные воздействия.

Для повышения качества шпоночных пазов произведена их электроконтактная обработка с обеспечением эффекта закалки исполнительных поверхностей, без воздействия на зону концентраторов напряжения у основания. На чертеже показана схема обработки по предлагаемому способу.

Электроконтактной обработке по предлагаемому способу подвергаются шпоночные пазы деталей как цилиндрической, так и других форм поверхностей. Обработка шпоночных пазов производится на деталях из конструкционных, легированных, инструментальных сталей и чугунов.

В качестве инструмента-электрода используются ролики и пластины из бронзы. При выборе материала инструмента учитывались два основных условия: электропроводность и высокая красностойкость. При использовании в качестве инструмента-электрода роликов обеспечивалось его вращение относительно неподвижной оси. Обработка пластинами выполнялась при их линейном перемешивании вдоль обрабатываемого шпоночного паза детали.

От источника 1 электрического тока промышленной частоты 50 Гц, через токоподводящие шины 2, один конец вторичной обмотки установки подводится к детали 5 со шпоночным пазом и шпонкой 4, а второй – к инструменту-электроду 3. Обеспечив надежный контакт в соединении инструмент-электрод 3 с поверхностью шпоночного паза детали 5 производится включение электрического тока и задается перемещение инструменту-электроду 3. Зона электроконтактного воздействия распространяется на боковую поверхность шпоночного паза и на прилегающие к нему диаметральные участки детали, без термического воздействия на зону основания. Нагрев контактной зоны производится до температуры фазовых превращений металла детали 900-1000°С. Быстрое охлаждение разогретого металла в тело холодной детали и шпонку позволяет получить закаленный слой глубиной 2-4 мм. Ширина закаленной зоны составляет 0,1 от ширины шпоночного паза.

Электроконтактной обработке по предлагаемому способу подвергались наружные и внутренние шпоночные пазы деталей (быстроходные и тихоходные валы силовых редукторов типа РМ, РЦД, Ц2У, 1Ц3У, винты металлорежущих станков, шестерни силовых редукторов, шкивы вариаторов и т.д.). В результате обработки твердость поверхностей шпоночного паза возрастает до 56…60 HRC (сталь 45, 40Х). Структура поверхностного слоя представляет мелкодисперсный мартенсит при наличии аустенита остаточного.

Получение закаленного поверхностного слоя при сохранении структуры и свойств нижележащих слоев металла позволяет повысить качество изготовления деталей со шпоночными пазами и продлить срок службы машин.

Формула изобретения

Способ обработки детали со шпоночным пазом, включающий сборку шпонки и шпоночного паза детали, упрочняющую электроконтактную обработку с нагревом детали при перемещении инструмента-электрода вдоль боковых поверхностей шпоночного паза и шпонки по верхней части детали с обеспечением эффекта закалки поверхности детали без воздействия на зону концентраторов напряжения у основания шпоночного паза и боковой поверхности шпонки, при этом радиус инструмента-электрода равен диаметру обрабатываемой детали, а ширина контактной поверхности инструмента-электрода составляет 0,1 от ширины шпоночного паза.
