Патент на изобретение №2350391
|
||||||||||||||||||||||||||
(54) ВИБРАЦИОННАЯ МЕЛЬНИЦА
(57) Реферат:
Изобретение относится к технике измельчения твердых материалов. Вибрационная мельница содержит упруго установленный на основании корпус с вибратором. Корпус выполнен из секций, каждая их которых смонтирована из полосы, согнутой в одну сторону по прямым линиям, размещенным под углом к кромкам полосы, с попеременным образованием по длине полосы разных по размерам равносторонних и равнобедренных треугольников. С двух сторон самого большого равностороннего треугольника расположены своими основаниями два одинаковых равнобедренных треугольника, с боковых сторон которых расположены два одинаковых равносторонних треугольника с расположенными к ним своими основаниями двумя одинаковыми равнобедренными треугольниками, на одном из которых расположен равносторонний треугольник. Стороны меньших равносторонних треугольников отличаются от сторон больших равносторонних треугольников на одну и ту же линейную величину, а секции соединены друг с другом свободными сторонами упомянутых треугольников. Технический результат заключается в расширении технологических возможностей и повышении производительности. 1 з.п. ф-лы, 9 ил.
Изобретение относится к технике измельчения твердых материалов и может найти применение в строительной, химической и металлургической промышленности, а также в сельскохозяйственном производстве. Известна вибрационная мельница с объемным движением рабочей камеры (Вибрационные процессы и машины, том 4, М., Машиностроение, 1981 г., стр.384-385.), содержащая упруго установленную на основании камеру с вибратором. Недостатком известного устройства является недостаточная интенсивность обработки и ограниченные технологические возможности ввиду недостаточной интенсивности смешивания. Наиболее близким к предлагаемому изобретению является вибрационная мельница, содержащая упруго установленный корпус с вибратором (Оборудование заводов лакокрасочной промышленности, Издательство «Химия», Ленинградское отделение, 1968 г., стр.371). Недостатком известного устройства является недостаточная интенсивность измельчения и ограниченные технологические возможности ввиду недостаточной интенсивности смешивания. Техническим результатом изобретения является расширение технологических возможностей и повышение производительности. Технический результат достигается тем, что в вибрационной мельнице с упруго установленным на основании корпусом с вибратором корпус выполнен из секций, каждая из которых смонтирована из полосы, согнутой в одну сторону по прямым линиям, размещенным под углом к кромкам полосы, с попеременным образованием по длине полосы разных по размерам равносторонних и равнобедренных треугольников, при этом с двух сторон самого большого равностороннего треугольника расположены своими основаниями два одинаковых равнобедренных треугольника, с боковых сторон которых расположены два одинаковых равносторонних треугольника с расположенными к ним своими основаниями двумя одинаковыми равнобедренными треугольниками, на одном из которых расположен равносторонний треугольник, причем стороны меньших равносторонних треугольников отличаются от сторон больших равносторонних треугольников на одну и ту же линейную величину, а секции соединены друг с другом свободными сторонами упомянутых треугольников, причем на наружной и внутренней поверхности корпуса образованы ломаные винтовые линии и винтовые поверхности. По данным патентно-технической литературы не обнаружено техническое решение, аналогичное заявляемому, что позволяет судить об изобретательском уровне вибрационной мельницы. Новизна предложения заключается в том, что по внутренней поверхности корпуса мельницы образованы ломаные противоположно направленные винтовые линии и винтовые поверхности, что увеличивает интенсивность смешивания и взаимодействия обрабатываемых материалов, в результате повышается производительность и расширяются технологические возможности, а также удлиняется путь материала в вибрационной мельнице. Новизна обусловлена тем, что элементы, из которых собран по периметру корпус, разные по площади, форме и размерам, поэтому интенсивность и эффективность измельчения возрастает, расширяются технологические возможности. Новизна обусловлена также тем, что шаг ломаных винтовых линий переменный, т.е. изменяется по всему периметру корпуса, что нарушает стационарность движения частиц материала и мелющих тел и расширяет технологические возможности. Новизна предложения заключается также в том, что по всему периметру корпуса проходное сечение изменяется не только по форме, но и по площади, что обеспечивает попеременное сжатие и расширение масс обрабатываемого материала в каждом сечении корпуса, а значит, повышение производительности, эффективность измельчения и расширение технологических возможностей. Новизна предлагаемого изобретения заключается в том, что элементы, из которых собран корпус, разнонаклонны не только друг к другу, но и к оси симметрии корпуса, поэтому степень сжатия мелющих тел и измельчаемого материала возрастает, и процесс измельчения интенсифицируется. Новизна заключается также в том, что корпус мельницы изготовлен из секций, стенки которых разнонаклонны не только друг к другу, но и к направлению вращательного движения материала и мелющих тел, движущихся под воздействием вибрации в плоскостях, перпендикулярных проходному сечению корпуса, что усложняет траектории их движения и увеличивает интенсивность их соударений и расширяет технологические возможности. Сущность изобретения поясняется чертежами, где на фиг.1 схематично изображена предлагаемая вибрационная мельница; на фиг.2 – корпус, вид сверху; на фиг.3 – разрез А-А на фиг.2; на фиг.4 – секция корпуса, аксонометрическая проекция; на фиг.5 – полоса с размеченными прямыми линями; на фиг.6 – схема сборки корпуса; на фиг.7 – сечение Б-Б на фиг.2; на фиг.8 – сечение В-В на фиг.2; на фиг.9 – сечение Г-Г на фиг.2; Вибрационная мельница (фиг.1) состоит из станины 1, на которой с помощью пружин 2 упруго закреплен и снабжен вибратором 3 корпус 4. Загрузочные и разгрузочные приспособления на чертежах не показаны. Корпус 4 смонтирован (фиг.2, фиг.3) из секции 5 (фиг.4), выделенной на фиг.2 тройными линиями 70-71-49-90-48-70. Секция 5 изготовлена из полосы М (фиг.4, фиг.3), согнутой в одну сторону по прямым линиям А, Б, В, Г, Д, Е, Ж размещенным под углом к кромкам полосы М с образованием попеременно разных по размерам равносторонних 6, 7, 8, 9 и равнобедренных 10, 11, 12, 13 треугольников. При этом с двух сторон самого большого равностороннего треугольника 7 своими основаниями (показаны на фиг.5 двойными линиями) размещены два одинаковых равнобедренных треугольника 11 и 12. Основания треугольников 11 и 12 больше боковых сторон на одинаковую величину, например ( В результате по внутренней и наружной поверхности корпуса 4 между ломаными винтовыми линиями образованы винтовые поверхности из различных по форме, площади и размерам треугольников, а сам корпус 4 имеет проходное сечение, которое меняется по форме, размерам сторон и площади сечения (фиг.7, фиг.8, фиг.9). Вибрационная мельница работает следующим образом. Возмущающая сила вибратора 3 через стенки корпуса 4 передается мелющим телам и частицам измельчаемого материала (массы загрузки), находящимся внутри корпуса 4. Мелющие тела и частицы измельчаемого материала совершают сложное движение, при котором материал измельчается в основном истиранием. Мелющие тела не только ударяются друг о друга, но и вместе с частицами материала под воздействием вибрации совершают вращательное движение в плоскости, перпендикулярной проходному сечению корпуса 4. Так как по длине корпуса 4 размеры поперечного сечения, форма, расположение меняются, то усугубляется нарушаемость движения масс загрузки, т.е имеет место повышение интенсивности измельчения. Наличие плоских разнонаправленных треугольников в каждой из секций корпуса 4 по его периметру изменяет направление движения отдельных порций масс загрузки, усложняет траекторию их движения в плоскости, перпендикулярной проходному сечению корпуса 4, что интенсифицирует процесс смешивания, соударений мелющих тел и частиц измельчаемого материала и ускоряет процесс измельчения материала. Наличие винтовых поверхностей и ломаных винтовых линий по периметру корпуса 4 способствует не только усложнению траекторий их движения, но и перемещению по проходному сечению корпуса 4. При движении масс загрузки по проходному сечению корпуса 4 из-за изменения проходного сечения по форме и размерам образуются попеременно зоны сжатия и разрежения в каждом сечении корпуса 4 по всему его объему, что тоже интенсифицирует процесс измельчения и расширяет технологические возможности.
Формула изобретения
1. Вибрационная мельница, содержащая упруго установленный на основании корпус с вибратором, отличающаяся тем, что корпус выполнен из секций, каждая их которых смонтирована из полосы, согнутой в одну сторону по прямым линиям, размещенным под углом к кромкам полосы, с попеременным образованием по длине полосы разных по размерам равносторонних и равнобедренных треугольников, при этом с двух сторон самого большого равностороннего треугольника расположены своими основаниями два одинаковых равнобедренных треугольника, с боковых сторон которых расположены два одинаковых равносторонних треугольника с расположенными к ним своими основаниями двумя одинаковыми равнобедренными треугольниками, на одном из которых расположен равносторонний треугольник, причем стороны меньших равносторонних треугольников отличаются от сторон больших равносторонних треугольников на одну и ту же линейную величину, а секции соединены друг с другом свободными сторонами упомянутых треугольников. 2. Вибрационная мельница по п.1, отличающаяся тем, что на наружной и внутренней поверхностях корпуса образованы ломаные винтовые линии и винтовые поверхности.

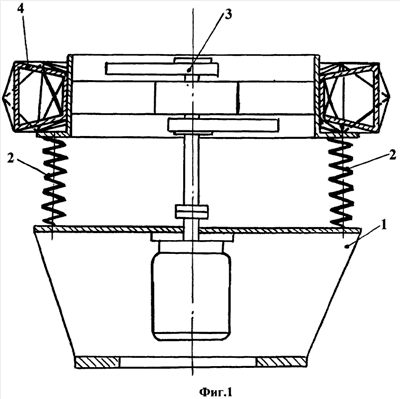

РИСУНКИ
|
||||||||||||||||||||||||||
). К боковой стороне треугольников 11 и 12 размещены равносторонние треугольники 6 и 8, стороны которых меньше равностороннего треугольника 7 соответственно также на величину (
