Патент на изобретение №2350377

(54) СПОСОБ ОЧИСТКИ ГАЗОВ

(57) Реферат:

Изобретение может быть использовано для проведения адсорбционных процессов в системе газ (пар) – адсорбент. Газовый поток на очистку подают через штуцер 5 в нижнюю часть аппарата через распределительную сетку, затем пропускают через внешний 2 и внутренний 3 перфорированные цилиндры, между которыми размещают адсорбент 4. Очищенный газовый поток выводят из адсорбера через штуцер 6. Адсорбент 4 загружают через загрузочный люк, расположенный в крышке, а отработанный адсорбент удаляют через разгрузочный люк. Десорбцию осуществляют путем подачи через штуцер 6 водяного пара к барботеру, имеющему перфорированную тороидальную поверхность для более равномерного протекания процесса десорбции по всей высоте перфорированных цилиндров 2 и 3. Технический результат – повышение степени очистки газового потока от целевого компонента за счет увеличения площади контакта адсорбента с целевым компонентом. 7 з.п. ф-лы, 4 ил.

Изобретение относится к оборудованию для проведения адсорбционных процессов в системе газ (пар) – адсорбент.

Наиболее близким техническим решением к заявляемому объекту является способ адсорбции по авт.св. СССР №516415, B01D 53/02 от 23.01.74, заключающийся в том, что газовый поток на очистку подают в нижнюю часть аппарата через распределительную сетку, который пропускают затем через внешний и внутренний перфорированные цилиндры, между которыми размещают адсорбент, очищенный газовый поток выводят из адсорбера через штуцер, а адсорбент загружают через загрузочный люк, расположенный в крышке, отработанный адсорбент удаляют через разгрузочный люк (прототип).

Недостатком известного способа адсорбции является то, что он не обеспечивает высокой степени очистки газового потока от целевого компонента.

Технический результат – повышение степени очистки газового потока от целевого компонента за счет увеличения площади контакта адсорбента с целевым компонентом.

Это достигается тем, что в способе адсорбции, заключающемся в том, что газовый поток на очистку подают в нижнюю часть аппарата через распределительную сетку, который пропускают затем через внешний и внутренний перфорированные цилиндры, между которыми размещают адсорбент, очищенный газовый поток выводят из адсорбера через штуцер, а адсорбент загружают через загрузочный люк, расположенный в крышке, отработанный адсорбент удаляют через разгрузочный люк, десорбцию осуществляют путем подачи через штуцер водяного пара к барботеру, имеющему перфорированную тороидальную поверхность для более равномерного протекания процесса десорбции по всей высоте перфорированных цилиндров, а процесс адсорбции и десорбции осуществляют при следующих оптимальных соотношениях составляющих аппарат элементов: коэффициент перфорации тороидальной поверхности барботера лежит в оптимальном интервале величин: К=0,5…0,9; отношение высоты Н цилиндрической части корпуса к его диаметру D находится в оптимальном соотношении величин: Н/D=2,0…2,5; отношение высоты Н цилиндрической части корпуса к толщине S его стенки находится в оптимальном соотношении величин: H/S=580…875, при этом адсорбент выполняют по форме в виде шариков, а также сплошных или полых цилиндров, зерен произвольной поверхности, получающейся в процессе его изготовления, а также в виде коротких отрезков тонкостенных трубок или колец равного размера по высоте и диаметру: 8, 12, 25 мм.

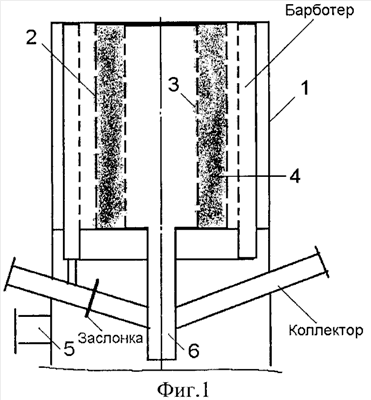

На фиг.1 изображена схема адсорбции и устройство для реализации предлагаемого способа, на фиг.2 – адсорбент, выполненный в форме полых шаров, на сферической поверхности которых прорезана винтовая канавка, на фиг.3 – адсорбент, выполненный в форме цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, на фиг.4 – разрез Б-Б фиг.4, где прорезана винтовая канавка, имеющая в сечении, перпендикулярном винтовой линии, профиль типа «седла Берля» или седла «Инталлокс».

Адсорбер для реализации предлагаемого способа (фиг.1) содержит цилиндрический корпус 1 с крышкой и днищем эллиптической формы (на чертеже не показано), в которых смонтированы загрузочный и смотровой люки, штуцер для подачи исходной смеси, сушильного и охлаждающего воздуха. В нижней части корпуса закреплены опоры для базы под внешний 2 и внутренний 3 перфорированные цилиндры. Выгрузка отработанного адсорбента 4 осуществляется через разгрузочный люк, установленный в нижней части корпуса 1. Штуцер для отвода паров и конденсата при десорбции и для подачи воды (на чертеже не показано) расположен в днище, в котором закреплен штуцер 6 для отвода очищенного газа и отработанного воздуха и для подачи водяного пара. Штуцер 6 закреплен через коллектор, имеющий два канала, в одном из которых расположена заслонка для соединения с барботером, выполненным тороидальной формы по всей высоте перфорированных цилиндров 2 и 3. Штуцер для предохранительного клапана для безаварийного протекания процесса установлен в верхней части корпуса 1.

Способ адсорбции осуществляют при следующих оптимальных соотношениях составляющих аппарат элементов: коэффициент перфорации тороидальной поверхности барботера лежит в оптимальном интервале величин: К=0,5…0,9; отношение высоты Н цилиндрической части корпуса к его диаметру D находится в оптимальном соотношении величин: H/D=2,0…2,5; отношение высоты Н цилиндрической части корпуса к толщине S его стенки находится в оптимальном соотношении величин: H/S=580…875.

Способ адсорбции осуществляют следующим образом.

Газовый (паровой) поток на очистку подают в нижнюю часть аппарата через штуцер 5 для подачи исходной смеси через распределительную сетку (на чертеже не показано), который пропускают затем через внешний 2 и внутренний 3 перфорированные цилиндры, между которыми размещают адсорбент 4. Очищенный газовый поток выводят из адсорбера через штуцер 6. Адсорбент 4 загружается через загрузочный люк, расположенный в крышке, а отработанный адсорбент удаляется через разгрузочный люк (на чертеже не показано). Десорбцию осуществляют путем подачи через штуцер 6 водяного пара к барботеру, имеющему перфорированную тороидальную поверхность для более равномерного протекания процесса десорбции по всей высоте перфорированных цилиндров 2 и 3. В качестве адсорбента применяют активные угли марок БАУ, АР-А, СКТ-3 и др.

Адсорбент 4 выполняют по форме в виде шариков, а также сплошных или полых цилиндров, зерен произвольной поверхности, получающейся в процессе его изготовления, а также в виде коротких отрезков тонкостенных трубок или колец равного размера по высоте и диаметру: 8, 12, 25 мм.

Чтобы повысить степень очистки газового потока от целевого компонента за счет увеличения площади контакта адсорбента с целевым компонентом, адсорбент по форме выполняют в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка (фиг.2), или в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка, имеющая в сечении, перпендикулярном винтовой линии, профиль типа «седла Берля» или седла «Инталлокс» (фиг.4). Адсорбент 4 может быть выполнен в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка (фиг.3). Адсорбент может быть выполнен в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, имеющая в сечении, перпендикулярном винтовой линии, профиль типа «седла Берля» или седла «Инталлокс» (фиг.4). Адсорбент может быть выполнен в виде тороидальных колец (на чертеже не показано). Адсорбент может быть выполнен в виде тороидальных колец, имеющих профиль типа «седла Берля» или седла «Инталлокс» (на чертеже не показано).

Предлагаемый способ адсорбции позволяет существенно повысить степень очистки газового потока от целевого компонента и может применяться также в рекуперационных установках производительностью более 30000 м³/час.

Формула изобретения

1. Способ очистки газов, включающий подачу газового потока в нижнюю часть аппарата, последующее пропускание через внешний и внутренний перфорированные цилиндры, между которыми размещен адсорбент, вывод очищенного газового потока из адсорбера через штуцер, загрузку адсорбента через загрузочный люк, расположенный в крышке, и выгрузку отработанного адсорбента через разгрузочный люк, отличающийся тем, что газовый поток подают на очистку через распределительную сетку, а десорбцию осуществляют путем подачи через штуцер водяного пара к барботеру, имеющему перфорированную тороидальную поверхность для более равномерного протекания процесса десорбции по всей высоте перфорированных цилиндров.

2. Способ очистки газов по п.1, отличающийся тем, что процесс адсорбции и десорбции осуществляют при следующих оптимальных соотношениях составляющих аппарат элементов: коэффициент перфорации тороидальной поверхности барботера лежит в оптимальном интервале величин К=0,5…0,9; отношение высоты Н цилиндрической части корпуса к его диаметру D находится в оптимальном соотношении величин H/D=2,0…2,5; отношение высоты Н цилиндрической части корпуса к толщине S его стенки находится в оптимальном соотношении величин H/S=580…875.

3. Способ очистки газов по п.1, отличающийся тем, что адсорбент выполняют по форме в виде шариков, а также сплошных или полых цилиндров, зерен произвольной поверхности, получающейся в процессе его изготовления, а также в виде коротких отрезков тонкостенных трубок или колец равного размера по высоте и диаметру 8, 12, 25 мм.

4. Способ очистки газов по п.1, отличающийся тем, что адсорбент выполняют по форме в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка, имеющая в сечении, перпендикулярном винтовой линии, профиль типа «седла Берля» или седла «Инталлокс».

5. Способ очистки газов по п.1, отличающийся тем, что адсорбент выполняют по форме в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка.

6. Способ очистки газов по п.1, отличающийся тем, что адсорбент выполняют по форме в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, имеющая в сечении, перпендикулярном винтовой линии, профиль типа «седла Берля» или седла «Инталлокс».

7. Способ очистки газов по п.1, отличающийся тем, что адсорбент выполняют по форме в виде тороидальных колец.

8. Способ очистки газов по п.1, отличающийся тем, что адсорбент выполняют по форме в виде тороидальных колец, имеющих профиль типа «седла Берля» или седла «Инталлокс».

РИСУНКИ
