Патент на изобретение №2350251

(54) НАСАДКА ПЫЛЕСОСА

(57) Реферат:

Насадка может быть использована в пылесосе в домашних условиях и в учреждениях и позволяет повысить эффективность очистки обрабатываемой поверхности при простейшей конструкции за счет улучшения структуры вихря в бесступенчатом канале, в котором движется воздух, и сведения на нет вылетаемой от воздействия щеток пыли из-под насадки. Насадка содержит корпус в виде плоского диска с центральным отверстием и центральным всасывающим патрубком. К нижней плоской поверхности диска прикреплены плоские щетки в количестве не менее пяти, расположенные через равный интервал по кругу и тангенциально к окружности с радиусом, равным половине радиуса диска. Щетки выполнены без ворса вблизи внешней кромки диска. 3 ил.

Изобретение относится к бытовым пылеулавливающим устройствам и касается насадки пылесоса, которая применима в домашних условиях и в учреждениях в комплекте с пылесосом.

Известна насадка пылесоса, содержащая открытый снизу полый цилиндрический корпус с верхней крышкой и всасывающим присоединительным патрубком и тангенциально направленные к окружности кромки корпуса и расположенные с интервалом по окружности желоба с прямолинейными образующими (DE 1064699 А, 03.09.1959).

Она не обеспечивает достаточной эффективности, так как на закручивание воздуха расходуется большая часть воздуха, не участвующего в собирании пыли с обрабатываемой поверхности, и кроме того, отсос воздуха происходит не из ядра вихря.

Известна насадка пылесоса, содержащая открытый снизу полый цилиндрический корпус с верхней крышкой и с всасывающим присоединительным патрубком и тангенциально направленные к окружности кромки корпуса и расположенные с интервалом по окружности желоба с прямолинейными образующими, к нижней кромке корпуса присоединено кольцо, внутренний диаметр которого равен диаметру корпуса, а внешний диаметр кольца превышает диаметр корпуса, при этом желоба выполнены на нижней поверхности кольца и их количество составляет не менее 4, причем между желобами на нижней поверхности кольца расположены щетки.

Данная насадка имеет недостатки: всасывание воздуха осуществляется не по всему периметру внешней окружности насадки, щетки – излишней поверхности и расположены в основном вблизи внешней окружности, что обуславливает значительный вылет пыли (от действия щеток) из-под насадки, ступенчатая форма канала в насадке, в котором движется воздух, наконец, конструкция устройства недостаточно проста.

Задачей изобретения является повышение эффективности устройства за счет улучшения структуры вихря и сведения на нет вылета пыли (от воздействия щеток) из-под насадки при простейшей конструкции устройства. Это достигается тем, что корпус выполнен в виде диска с центральным отверстием, к нижней поверхности диска на равном интервале по кругу присоединены плоские щетки, при этом щетки в количестве не менее 5 направлены тангенциально к окружности радиуса, равного половине радиуса диска, а корпус каждой щетки вблизи кромки диска (0,1D) выполнен без ворса.

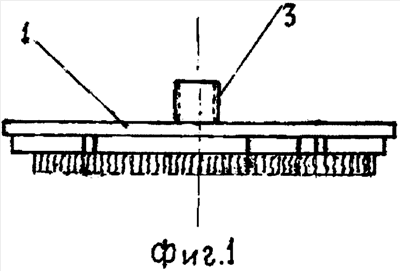

На фиг.1 изображена насадка пылесоса, общий вид; на фиг.2 – то же, вид сверху; на фиг.3 – то же, вид снизу.

Насадка пылесоса содержит диск 1 с центральным отверстием 2, всасывающий патрубок 3. К нижней поверхности диска 1 прикреплены в количестве не менее 5 щетки 4, расположенные с равным интервалом по кругу и тангенциально к окружности на диске, радиус которой равен половине радиуса диска, а корпус 5 каждой щетки 4 выполнен без ворса вблизи внешней кромки диска (0,1D).

Насадка работает следующим образом. Запыленный воздух между щетками 4 направляется в середину под диском 1 и образует здесь вихрь. Из ядра вихря воздух засасывается через центральное отверстие 2 в диске 1 и присоединительный патрубок 3 – в шланг и по шлангу направляется к фильтру насоса (не показаны).

Формула изобретения

Насадка пылесоса, содержащая корпус с центральным всасывающим патрубком и расположенные с равным интервалом по кругу щетки, отличающаяся тем, что корпус выполнен в виде плоского диска диаметром D, прикрепленные к нижней плоской поверхности диска плоские щетки направлены тангенциально к окружности радиуса, равного половине радиуса диска 0,5D, при этом щетки выполнены без ворса вблизи кромки диска.
