Патент на изобретение №2350240

(54) ДИВАН-КРОВАТЬ И МЕХАНИЗМ ДЛЯ ЕГО РАСКЛАДЫВАНИЯ И СКЛАДЫВАНИЯ

(57) Реферат:

Изобретение относится к дивану-кровати и механизму для его раскладывания и складывания и направлено на предотвращение случайного складывания разложенного дивана при усаживании пользователя на диван-кровать рядом с шарнирным соединением. Диван-кровать включает в себя несколько шарнирных четырехугольников, синхронизирующие устройства и механизм для раскладывания и складывания. Механизм для раскладывания и складывания включает, по меньшей мере, один рычаг, один конец которого соединен элементом шарнирного соединения с рамой. Другой конец рычага шарнирно прикреплен непосредственно к неподвижному каркасу или любому элементу крепления к неподвижному каркасу. Элемент шарнирного соединения также шарнирно соединяет раму подголовника и соседнюю раму. 2 н. и 7 з.п. ф-лы, 6 ил.

Настоящее изобретение относится к дивану-кровати и механизму для его раскладывания и складывания. Как известно, диван-кровать имеет похожий по форме на параллелепипед неподвижный каркас с внутренней полостью для постельных принадлежностей и несколько связанных друг с другом подвижных рам. При поворотно-поступательном движении рам диван-кровать раскладывается и складывается. В сложенном положении рамы удерживают согнутый в нескольких местах матрас во внутренней полости каркаса, а в разложенном положении выдвинутые из каркаса и расположенные горизонтально в одной плоскости подвижные рамы образуют ровную поверхность для сна. Для перемещения рам из одного положения в другое предназначен один или несколько механизмов, соединяющих подвижные рамы с неподвижным каркасом.

В настоящее время известно много различных видов однотипных диванов-кроватей по меньшей мере с тремя подвижными рамами и различными механизмами, которые позволяют легко, не снимая диванных подушек, разложить диван и использовать его в качестве кровати. Диван-кровать подобного типа описан, в частности, в итальянской патентной заявке ВА01А000005.

Однако несмотря на определенные достижения все известные в настоящее время механизмы для раскладывания и складывания дивана-кровати обладают определенными недостатками. Наиболее существенным из этих недостатков является опасность случайного складывания разложенного дивана-кровати. Случайное складывание разложенного дивана часто может происходить в тех случаях, когда пользователь садится на кровать рядом с шарнирным соединением рамы подголовника и подвижной соседней рамы.

В ЕР 868870 описан диван-кровать, в котором используется рычаг, прикрепленный только к раме посредством соответствующих отверстия и пальца, но этот рычаг не обеспечивает соединения между тремя элементами (рычагом, рамой подголовника и соседней рамой), как это ниже предлагается в настоящем изобретении, а имеется только простое соединение между рычагом и рамой подголовника. В такой конструкции также может произойти случайное складывание разложенного дивана-кровати.

Указанная выше проблема решается с помощью предлагаемого механизма для дивана-кровати и иной аналогичной продукции с несколькими шарнирными четырехугольниками и синхронизирующими устройствами и именно тремя четырехугольниками. При этом он включает по меньшей мере один рычаг, имеющий конец, шарнирно закрепленный элементом шарнирного соединения, который также шарнирно соединяет раму подголовника с соседней рамой, в то время как другой конец рычага непосредственно шарнирно прикреплен к неподвижному каркасу или любому элементу крепления к неподвижному каркасу.

Выполненный таким образом механизм для перемещения подвижных рам полностью решает проблему случайного складывания разложенного дивана.

В изобретении также предлагается диван-кровать с похожим по форме на параллелепипед неподвижным каркасом, несколькими соединенными между собой подвижными рамами, которые при поворотно-поступательном движении перемещаются из сложенного положения в разложенное положение, и механизмом для перемещения рам, отличающийся наличием описанного выше механизма для перемещения рам, где по меньшей мере один препятствующий опусканию рамы рычаг шарнирно соединен одним концом с элементом шарнирного соединения рамы подголовника дивана и соседней рамы.

Предлагаемый в изобретении механизм можно также использовать для перемещения подушки сиденья дивана с помощью только двух дополнительных элементов.

Предлагаемый в изобретении механизм имеет одну степень свободы и позволяет разложить или сложить диван-кровать одним движением без снятия подушки сиденья и задних подушек.

Эти и другие преимущества изобретения более подробно рассмотрены ниже со ссылкой на прилагаемые к описанию чертежи, на которых показан не ограничивающий объем изобретения пример его возможного осуществления.

На прилагаемых к описанию чертежах показано:

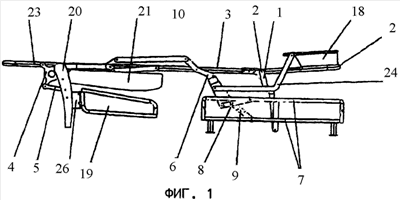

на фиг.1 – вид сбоку дивана-кровати в разложенном виде (в положении кровати);

на фиг.2 – вид в аксонометрии дивана-кровати, показанного на фиг.1;

на фиг.3, 4 и 5 – три последовательных положения раскладываемого дивана-кровати и

на фиг.6 – отдельные детали каркаса и рамы разложенного дивана-кровати.

Поставленная выше задача решается с помощью предлагаемого в изобретении дивана-кровати с механизмом перемещения, расположенным между двумя соседними рамами. Механизм перемещения имеет синхронизирующие устройства, которые позволяют перемещать рамы из сложенного положения в разложенное положение и наоборот всего одним движением.

Предлагаемый в изобретении диван-кровать (фиг.2) обозначен позицией (11), а его неподвижный каркас – позицией (7). Состоящий из нескольких элементов каркас дивана-кровати по форме похож на параллелепипед с внутренней полостью. По меньшей мере один из элементов каркаса служит опорой для задних подушек. Когда диван-кровать находится в сложенном положении (в положении дивана, на котором можно сидеть), его соединенные друг с другом и сложенные подвижные рамы находятся во внутренней полости (14) неподвижного каркаса (7). Для раскладывания дивана-кровати нужно последовательно переместить подвижные рамы из сложенного положения в разложенное положение (см. фиг.3, 4 и 5) с удобной для сна ровной поверхностью (15).

Предлагаемый в изобретении механизм перемещения подвижных рам, обозначенный позицией (10), имеет расположенные между подвижными рамами синхронизирующие устройства, позволяющие одним движением переместить рамы из сложенного положения в разложенное положение (см. фиг.3, 4 и 5) и наоборот. Предлагаемый в изобретении механизм перемещения состоит из трех четырехугольников (16), (12) и (17). Для подъема и раскладывания рам предназначены четырехугольники (16) и (12) и (не показанные на чертежах) упругие поддерживающие элементы (пружины), которые облегчают перемещение рам из одного положения в другое. Первый из этих упругих элементов расположен между рычагом (6) и рычагом (1), а второй – между рычагом (1) и неподвижным каркасом (7) дивана-кровати. Такие же упругие элементы можно установить и на элементах, соединенных с рычагом (6), рамы (2) подголовника и неподвижным каркасом (7). Четырехугольник (12) опускает раму (2) подголовника в положение кровати и удерживает его в вертикальной плоскости, когда диван-кровать находится в сложенном положении (положении дивана). Четырехугольник (16) перемещается синхронно с остальными элементами механизма рычагами (8) и (9), шарнирно соединенными с неподвижным каркасом (7). Для подъема рам можно также использовать два простых (не показанных на чертежах) четырехугольника, один из концов которого шарнирно соединен с неподвижным каркасом (7), а другой конец – с рамой (2) подголовника. Для синхронного перемещения четырехугольники должны быть соединены друг с другом соответствующим рычагом. Соединенные друг с другом синхронизирующим рычагом четырехугольники при раскладывании дивана-кровати перемещают подвижную раму (2) подголовника из нижнего положения в верхнее положение, а при складывании – из верхнего положения в нижнее положение.

Четырехугольник (17), показанный на фиг.6 и состоящий из рычагов (4), (5), части рычага (25) и части рычага (23), предназначен для перемещения подушек (21) сиденья.

Кроме раскладывания дивана в кровать (и наоборот) предлагаемый в изобретении механизм перемещения подвижных рам обеспечивает определенную траекторию движения рам. При движении по этой траектории раскладываемые рамы дивана-кровати поднимаются вверх в показанное на фиг.4 верхнее положение, в котором механизм перемещения рам становится легкоуправляемым. Важной особенностью предлагаемого в изобретении механизма является шарнирное соединение рычага (1) с элементом (2′) шарнирного соединения рамы (2) подголовника с соседней (центральной) рамой (3). Наличие такого соединения решает проблему случайного складывания дивана-кровати. В известных механизмах подобного типа рычаг (1) шарнирно соединяется с рамой (2) подголовника и поэтому не исключает возможности случайного складывания дивана-кровати в тот момент, когда пользователь садится на разложенный диван-кровать рядом с элементом (2′) шарнирного соединения рамы (2) подголовника с соседней рамой (3). Другой важной особенностью предлагаемого в изобретении механизма перемещения подвижных рам дивана-кровати является возможность перемещения подушек (21) сиденья с помощью только двух дополнительных элементов. Наличие в предлагаемом в изобретении механизме дополнительных рычагов (4) и (5) позволяет создать на базе шарнирного четырехугольника (17) простую систему для удобного и легкого перемещения подушек сиденья. Еще одной особенностью предлагаемого в изобретении механизма является наличие у рычага (6) пяти (в варианте, показанном на фиг.1) или четырех отверстий, предназначенных для крепления рычага соответствующими болтами к неподвижному каркасу (7) дивана-кровати. Рычаг (6) с пятью отверстиями, шарнирно соединенный с рычагами (8) и (9), совершает поворотно-поступательное движение. В варианте с четырьмя отверстиями рычаг (6) не совершает поворотно-поступательного движения, а поворачивается вокруг точки, неподвижной относительно неподвижного каркаса (7) дивана-кровати. При использовании рычага с четырьмя отверстиями отпадает необходимость в рычагах (8) и (9).

Формула изобретения

1. Механизм для дивана-кровати и иной аналогичной продукции с несколькими шарнирными четырехугольниками и синхронизирующими устройствами и именно тремя четырехугольниками – четырехугольник (16), четырехугольник (12) и четырехугольник (17), отличающийся тем, что он включает, по меньшей мере, один рычаг (1), имеющий конец шарнирно закрепленный элементом (2′) шарнирного соединения, который также шарнирно соединяет раму (2) подголовника с соседней рамой (3), в то время как другой конец рычага непосредственно шарнирно прикреплен к неподвижному каркасу (7) или любому элементу крепления к неподвижному каркасу (7).

2. Механизм по п.1, отличающийся тем, что он имеет первое упругое поддерживающее устройство, расположенное между рычагом (6) и рычагом (1), и второе упругое поддерживающее устройство, расположенное между рычагом (1) и неподвижным каркасом (7).

3. Механизм по п.2, отличающийся тем, что он имеет еще одно упругое устройство, расположенное на элементах, связанных с рычагом (6), рамой (2) подголовника и неподвижным каркасом (7).

4. Механизм по п.3, отличающийся тем, что четырехугольник (16) имеет шарнирно соединенный с рычагами (8) и (9) рычаг (6) с пятью отверстиями, который совершает поворотно-поступательное движение.

5. Механизм по п.3, отличающийся тем, что четырехугольник (16) имеет шарнирно соединенный непосредственно с неподвижным каркасом (7) рычаг (6) с четырьмя отверстиями, который поворачивается вокруг точки, неподвижной относительно неподвижного каркаса (7).

6. Механизм по пп.1-5, отличающийся тем, что четырехугольник (17) перемещает элементы системы скольжения подушек (21) сиденья.

7. Механизм по п.6, отличающийся тем, что четырехугольник (17) перемещает подушки (21) сиденья с помощью только двух дополнительных рычагов (4) и (5).

8. Механизм по п.7, отличающийся тем, что рычаг (4) имеет минимум три отверстия, через одно из которых рычаг шарнирно соединяется с рамой для подушек (27) сидения.

9. Диван-кровать с похожим по форме на параллелепипед неподвижным каркасом и несколькими соединенными между собой подвижными рамами, которые при поворотно-поступательном движении перемещаются из сложенного положения в разложенное плоское положение, отличающийся тем, что в нем используется механизм по любому из предыдущих пунктов.

РИСУНКИ
