Патент на изобретение №2350239

(54) ТЕЛЕСКОПИЧЕСКАЯ НОЖКА

(57) Реферат:

Изобретение относится к производству товаров бытового назначения и может быть использовано в качестве раздвижной опоры стола, стула, кресла. Изобретение направлено на обеспечение простоты регулировки и фиксации телескопической ножки. Телескопическая ножка содержит наружную деталь, внутреннюю деталь и фиксирующий стержень. Фиксирующий стержень вставлен в отверстие наружной детали. Фиксирующий стержень выполнен в виде скобы, которая закреплена на внутренней детали, а отверстие наружной детали выполнено в виде фиксирующих пазов с направляющей, в которых при отжимании и перемещении по направляющей фиксируется скоба. 1 ил.

Изобретение относится к производству товаров бытового назначения и может быть использовано в качестве раздвижной опоры стола, стула, кресла.

Наиболее близким аналогом заявленного изобретения является авторское свидетельство SU 1712687 А1. Из наиболее близкого аналога известна телескопическая ножка, которая содержит наружную деталь, внутреннюю деталь и фиксирующий стержень. Фиксирующий стержень вставлен в сквозное отверстие наружной детали.

С целью обеспечения простоты регулировки и фиксации телескопической ножки в настоящем изобретении телескопическая ножка содержит наружную деталь, внутреннюю деталь и фиксирующий стержень, который вставлен в отверстие наружной детали и выполнен в виде скобы, которая закреплена на внутренней детали. Отверстие наружной детали выполнено в виде фиксирующих пазов с направляющей, в которых при отжимании и перемещении по направляющей фиксируется скоба.

Далее изобретение поясняется чертежом.

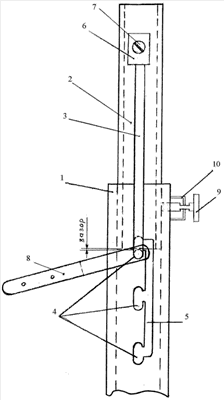

Телескопическая ножка содержит наружную 1 и внутреннюю 2 детали и фиксирующий стержень 3 в виде скобы, закрепленной одной стороной на детали 2, а другой опорной стороной установленной в отверстие наружной детали 1, которое выполнено в виде направляющей 5 с фиксирующими пазами 4.

Концы стержня 3 закреплены в глухих отверстиях замков 6 стопорными винтами 7, а на опорной стороне скобы крепится ручка перевода 8. На наружной детали 1 установлен стопорный винт 9 с ограничителем выхода 10 в резьбовом отверстии, стабилизирующий положение внутренней детали 2.

Конструкция работает следующим образом.

При нагрузке на деталь 2 она опирается торцом на скобу 3, зафиксированную в пазу 4 детали 1 и стабилизированную винтом 9. При перемещении детали 2 относительно детали 1 откручивают винт 9, скобу 3 ручкой перевода 8 отжимают в направляющую прорезь 5 и перемещают к соответствующему пазу 4, в который она поджимается за счет естественного напряжения скобы 3, возникшего при отжатии, затем стабилизируют положение внутренней детали 2 винтом 9.

Формула изобретения

Телескопическая ножка, содержащая наружную деталь, внутреннюю деталь и фиксирующий стержень, который вставлен в отверстие наружной детали, отличающаяся тем, что фиксирующий стержень выполнен в виде скобы, которая закреплена на внутренней детали, а отверстие наружной детали выполнено в виде фиксирующих пазов с направляющей, в которых при отжимании и перемещении по направляющей фиксируется скоба.

РИСУНКИ
