Патент на изобретение №2350066

(54) СЕПАРИРУЮЩИЙ ЭЛЕВАТОР КОРНЕКЛУБНЕУБОРОЧНОЙ МАШИНЫ

(57) Реферат:

Сепарирующий элеватор включает ведущие и ведомые ролики, гибкие тяговые элементы с поперечными прутками. На прутках установлены с зазором и возможностью свободного перемещения вокруг прутка трубки. Под трубкам расположен встряхиватель. Встряхиватель выполнен в виде спирально изогнутого стержня, расположенного вдоль полотна с возможностью изменения частоты вращения. Такое конструкторское решение позволит повысить сепарацию, улучшить транспортирование корнеклубнеплодов и уменьшить их повреждение. 1 з.п. ф-лы, 2 ил.

Изобретение относится к области сельскохозяйственного машиностроения, в частности к транспортирующим устройствам.

Известен сепарирующий транспортер уборочной машины, содержащий раму, каскадное элеваторное полотно, ведущие и ведомые звездочки с образованием каскадов полотна посредством обводных роликов, причем обводные ролики связаны с механизмом их перемещения вдоль оси транспортера и установлены с возрастающим расстоянием [SU 1366093 А1, МПК A01D 33/08].

Недостатком данного рабочего органа является то, что при движении пласта по транспортеру возможно сгруживание почвы из-за высокого угла подъема каскадов полотна элеватора на обводных роликах, что может привести к повреждениям корнеклубнеплодов. Кроме того, отсутствие подбрасывания почвенного пласта затрудняет переориентацию компонентов почвенного пласта, что ухудшает сепарацию мелкой почвы.

Наиболее близким по технической сущности является сепарирующий элеватор корнеклубнеуборочной машины, включающий ведущие и ведомые ролики, гибкие тяговые элементы с закрепленными комбинированными прутками, с установленными на них с зазором жесткими цилиндрическими чехлами, и расположенный под ним встряхиватель [RU 2164738 от 10.04.2001].

Недостатком данного рабочего органа является то, что при взаимодействии чехла и кулачка встряхивателя возникают силы, препятствующие движению корнеклубнеплодов вверх по элеватору и поэтому при больших углах наклона элеватора возможно нависание ботвы, что снижает эффективность и надежность работы элеватора в целом.

Задача, на решение которой направлено изобретение, заключается в повышении производительности, улучшении сепарации почвы и снижении повреждаемости корнеклубнеплодов.

Технический результат от использования изобретения заключается в улучшении транспортировки почвенного пласта за счет «бегущей волны» элеватора, в улучшении переориентации компонентов почвенного пласта в результате вращения комбинированных прутков, а также исключения скатывания корнеклубнеплодов вниз по элеватору.

Технический результат достигается тем, что сепарирующий элеватор корнеклубнеуборочной машины, включающий ведущие и ведомые ролики, гибкие тяговые элементы с поперечными прутками, на которых установлены с зазором и возможностью свободного перемещения вокруг прутка трубки, а под ними расположен встряхиватель, выполненный в виде спирально изогнутого стержня с возможностью изменения частоты вращения, образующий «бегущую волну» трубок на элеваторе, причем направление вращения спирально изогнутого стержня (встряхиваеля) осуществляется к центру полотна.

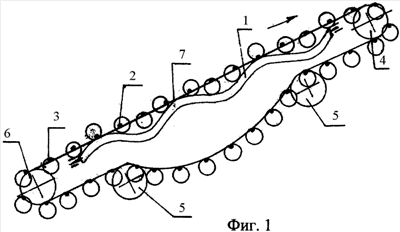

На фиг.1 представлен сепарирующий элеватор корнеклубнеуборочной машины, вид сбоку; на фиг.2 – то же, вид сверху.

Сепарирующий элеватор корнеклубнеуборочной машины состоит из гибких тяговых элементов 1 с комбинированными прутками, представляющими собой прутки 2 с надетыми на них трубками 3. Ведущие ролики 4, поддерживающие ролики 5 и ведомые ролики 6? смонтированы на раме элеватора и обеспечивают натяжение полотна. Под комбинированными прутками элеватора установлен встряхиватель 7 в виде спирально изогнутых стержней, соединенных с приводом. Трубка 3 комбинированного прутка всегда находится в контакте с двумя спирально изогнутыми стержнями.

Элеватор работает следующим образом.

При движении полотна, образованного гибкими тяговыми элементами 1 с комбинированными прутками 2, трубки 3 взаимодействуют со встряхивателем. В результате этого трубка перекатывается, и двигаясь вместе с витком спирали образует «бегущую волну». Это вызывает в ворохе корнеклубнеплодов и почве знакопеременные нагрузки, которые приводят к разрушению и сепарации почвы. Степень воздействия комбинированных прутков 2,3 на ворох корнеклубнеплодов определяется частотой вращения встряхивателя и шагом спирали.

При малой частоте вращения встряхивателя 7 трубки 3 имеют максимальное вращение относительно прутка 2, при этом «волна» будет отставать от скорости движения элеватора и изменять величину просвета между трубками. Это вызовет деформации разрыва и сжатия в почвенном пласте, приводя к его разрушению. Витки спирали образуют «бегущую волну», препятствуют скатыванию корнеклубнеплодов, что улучшает условия транспортировки и снижает повреждения корнеклубнеплодов.

В том случае, когда частота вращения встряхивателя 7 обеспечит одинаковые скорости волны и полотна 1, вращение трубок 3 вокруг прутка 2 прекратится, что приведет к уменьшению воздействия на почвенный пласт, улучшит транспортирующую способность.

Дальнейшее увеличение частоты вращения встряхивателя 7 может привести к скатыванию корнеклубнеплодов в результате вращения трубок 3 навстречу движению полотна.

Использование данного изобретения позволит повысить сепарацию и транспортировку вороха корнеклубнеплодов, увеличивая тем самым производительность уборочной машины, а также снизить повреждения корнеклубнеплодов.

Формула изобретения

1. Сепарирующий элеватор корнеклубнеуборочной машины, включающий ведущие и ведомые ролики, гибкие тяговые элементы с поперечными прутками, на которых установлены с зазором и возможностью свободного перемещения вокруг прутка цилиндрические жесткие чехлы, а под ним расположен встряхиватель, выполнен в виде спирально изогнутого стержня, расположенного вдоль полотна с возможностью изменения частоты вращения.

2. Сепарирующий элеватор по п.1, отличающийся тем, что направление вращения спирально изогнутого стержня осуществляется к центру полотна.
