Патент на изобретение №2349831

(54) ОСВЕТИТЕЛЬНОЕ УСТРОЙСТВО

(57) Реферат:

Осветительное устройство содержит патрон и лампу, контактно соединено между собой переходником с выпрямителем, причем вход выпрямителя соединен с контактным элементом цоколя переходника. Переходник расположен внутри патрона, контактная группа которого контактно соединена с патроном и лампой, установленной в держателе патрона. Переходник выполнен в виде металлического кольца с буртиком, на котором закреплена изоляционная вставка с углублением, в котором расположен выпрямитель так, что вход его соединен с центральным контактным элементом цоколя патрона, а выход – с центральным контактным элементом цоколя лампы. Также переходник, расположенный внутри патрона, может быть выполнен заодно с резьбовым металлическим держателем лампочки в патроне и снабжен буртиком в верхней части, являющимся боковым контактом и опорой для изоляционной вставки с углублением, внизу которого установлен центральный контакт. Цоколь лампочки, устанавливаемой в держатель патрона, снабжен маркировкой, характеризующей устанавливаемый в переходник выпрямитель, предохранитель или резистор либо их комбинацию. Технический результат – улучшение экономичности и условий эксплуатации. 2 з.п. ф-лы, 2 ил.

Изобретение относится к светотехнике и может быть использовано преимущественно в бытовых осветительных устройствах для освещения подсобных помещений, лестничных площадок, дежурного освещения и т.д., где допускается пониженная освещенность и необходима продолжительная работа лампы.

Известны осветительные устройства (ОУ), продолжительность и экономичность работы которых увеличена путем снижения мощности электрического тока, подводимого к лампочке через полупроводниковый диод, представляющий собой однополупериодный выпрямитель, соединенный последовательно с лампочкой. Но для замены выпрямителя или установки его в уже имеющиеся промышленные изделия требуется определенный объем подготовительно-монтажных работ, квалифицированный обслуживающий персонал, что, в общем, не улучшает условия эксплуатации. О.У. (Патент США №3062986, кл. 315-200, 1962).

Известно также ОУ, содержащее патрон с лампой, подключенной к электросети последовательно через выпрямитель, расположенный в переходнике. Цокольная часть переходника устанавливается в патрон, а в его держатель устанавливается лампочка, при этом вход выпрямителя соединен с контактным узлом цоколя переходника, а выход – с центральным контактным узлом цоколя лампы. (Патент РФ №2015448, кл. 1 F21S 1/100, 1991 г.).

Использование переходника обеспечивает удобство эксплуатации ОУ, так как исключается пайка диода внутри патрона, поскольку диод установлен в переходнике. При выходе диода из строя переходник просто заменяют на новый. Перепаивать диод в переходнике также вызывает проблемы. Замена переходника на новый экономически ощутима потребителю. Эти недостатки препятствуют широкому распространению осветительных устройств с переходником.

Цель изобретения – улучшение условий эксплуатации и экономичности светильников. Экономичность достигается тем, что переходник с выпрямителем, предохранителем или резистором увеличивает срок службы ламп и просто снижается потребление электроэнергии.

Улучшение условий эксплуатации обеспечивается возможностью монтажа выпрямителя, предохранителя и др. без специальной профессиональной подготовки, поскольку диод и др. просто вынимается и вставляется как шпулька.

Эти цели достигаются тем, что осветительное устройство, содержащее патрон, лампу и переходник с выпрямителем, который расположен внутри патрона, контактная группа которого контактно соединена с патроном и лампой, установленной в держателе патрона, при этом переходник выполнен в виде металлического кольца с буртиком, на котором закреплена изоляционная вставка с углублением, в котором расположен выпрямитель так, что вход его соединен с центральным контактным элементом цоколя патрона, а выход – с центральным контактным элементом цоколя лампы.

Переходник, расположенный внутри патрона, может быть выполнен как единое целое с резьбовым металлическим держателем лампочки в патроне, для чего держатель удлиняется и оканчивается буртиком в верхней части, являющимся боковым контактом и опорой для изоляционной вставки с углублением, внизу которого установлен центральный контакт.

Контакты устанавливаемых в углубление переходника выпрямителя, предохранителя резистора выполняются в виде чашечек или дисков. Лампочки, устанавливаемые в патрон с переходником внутри, имеют маркировку, например окрашиваются в соответствии с устанавливаемыми в переходник токопроводящими элементами (диод, предохранитель, резистор или их комбинация).

На чертежах (фиг.1-2) показано расположение переходника внутри патрона. На фиг.1 переходник выполнен в виде отдельного узла. На фиг.2 переходник выполнен заодно с резьбовым металлическим держателем лампочки.

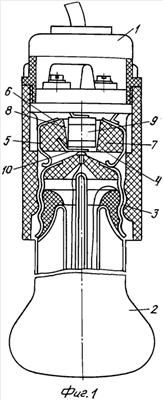

Осветительное устройство на фиг.1 состоит из патрона 1, лампочки 2, держателя лампочки 3, переходника 4, расположенного внутри патрона 1. Переходник 4 выполнен в виде металлического кольца 5 с буртиком 6, которым закреплена изоляционная вставка 7 с углублением 8. В углублении 8 расположен, например, выпрямитель 9. Внизу углубления находится контакт 10, с которым контактирует центральный контакт лампы 2. Вход выпрямителя 9 контактирует с центральным контактом патрона 1, а выход его – через контакт 10 – с центральным контактом лампы 2. Боковые контакты патрона 1 контактируют с буртиком 6 кольца 5. Кольцо 5 переходника 4 в свою очередь контактирует с боковым контактом лампочки 2. Для размещения переходника 4 в патроне 1 длина корпуса держателя 3 увеличена на величину, диктуемую высотой переходника 4.

Осветительное устройство работает следующим образом. Переменный электрический ток, проходя через контактную группу патрона 1 по буртику 6 кольца 5 переходника 4 и контактирующий с ним цоколь лампочки 2, а также через центральный контакт патрона 1, на вход выпрямителя 9, расположенного в углублении 8 изоляционной вставки 7, далее через выход выпрямителя 9 и контакт 10 в углублении 8, на центральный контакт лампочки 2, подводится к нити накала лампочки 2, являющейся нагрузкой в цепи, вызывая ее свечение.

Последовательно соединенный с лампочкой накаливания 2 выпрямитель 9, исходя из полупроводниковых свойств диода, пропускает приблизительно половину напряжения электрического тока от его полного амплитудного значения с частотой пульсации 25 Гц. В результате этого свечение нити накала лампы равно приблизительно половине ее расчетной мощности, чем и достигается повышенный срок службы лампы при меньших затратах электроэнергии.

При установке в углубление 8 переходника 4 предохранителя или резистора свечение нити накала практически не изменится, но срок службы лампочки увеличится, т.к. сработают защитные свойства предохранителя и резистора от пусковых токов во время включения и выключения лампочек, а также во время повышения напряжения в сети переменного тока.

Формула изобретения

1. Осветительное устройство, содержащее патрон и лампу, контактно соединенные между собой переходником с выпрямителем, причем вход выпрямителя соединен с контактным элементом цоколя переходника, отличающееся тем, что переходник расположен внутри патрона, контактная группа которого контактно соединена с патроном и лампой, установленной в держателе патрона, при этом переходник выполнен в виде металлического кольца с буртиком, на котором закреплена изоляционная вставка с углублением, в котором расположен выпрямитель так, что вход его соединен с центральным контактным элементом цоколя патрона, а выход – с центральным контактным элементом цоколя лампы.

2. Устройство по п.1, отличающееся тем, что переходник, расположенный внутри патрона, выполнен заодно с резьбовым металлическим держателем лампочки в патроне и снабжен буртиком в верхней части, являющимся боковым контактом и опорой для изоляционной вставки с углублением, внизу которого установлен центральный контакт.

3. Устройство по п.1, отличающееся тем, что цоколь лампочки, устанавливаемой в держатель патрона, снабжен маркировкой, характеризующей устанавливаемый в переходник выпрямитель, предохранитель или резистор, либо их комбинацию.

РИСУНКИ
