Патент на изобретение №2349439
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДЕТАЛЕЙ СЛОЖНОЙ ФОРМЫ
(57) Реферат:
Изобретение относится к машиностроению, а именно к устройствам для крепления деталей. Устройство для крепления деталей сложной формы выполнено в виде открытого корпуса с подвижной от привода нажимной стенкой. В корпусе расположены зажимные элементы, выполненные в виде шарнирной цепи. Цепь может быть втулочно-роликовой или состоящей из колец с прорезями, в которые заходят оси, имеющие с обоих концов головки. Обеспечивается ускорение зажима и разжима деталей. 2 з.п. ф-лы, 4 ил.

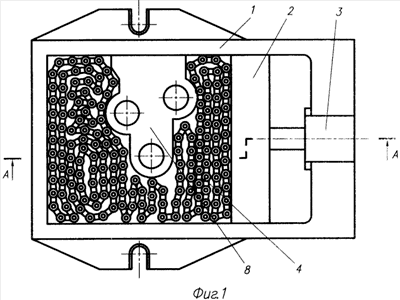

Изобретение относится к станкостроению, а именно к оснастке для металлорежущих станков. Известно устройство для крепления деталей сложной формы, выполненное в виде корпуса прямоугольной формы и с распложенными в нем зажимными элементами в виде упругих колец. Одна из стенок корпуса выполнена подвижной и связана с приводом [1, 2]. Недостатками устройства [1] являются длительность установки детали и очистки от стружки, а устройства [2] – его сложность и возможность крепления деталей только определенной формы. За прототип принято устройство [1]. Технический результат предлагаемого устройства заключается в ускорении установки, зажима и разжима деталей, а также в удобстве удаления стружки из его корпуса. Это достигается тем, что зажимные элементы выполнены в виде шарнирной цепи, например втулочно-роликовой или состоящей из колец с прорезями, и установленными в них осями с головками. Предлагаемое изобретение поясняется чертежами, на которых: фиг.1 изображает общий вид устройства; фиг.2 – разрез А-А на фиг.1; фиг.3 – вариант исполнения в увеличенном масштабе; фиг.4 – разрез Б-Б на фиг.3. Устройство состоит из открытого корпуса 1 с подвижной нажимной стенкой 2, соединенной с приводом 3, например пневмоцилиндром (фиг.1, 2). В корпусе расположена шарнирная цепь 4, например втулочно-роликовая. Возможно выполнение цепи из колец 5 с прорезями 6, в которых установлены оси 7 с коническими или шаровыми головками на концах (фиг.3, 4). Такое исполнение позволяет кольцам поворачиваться в плоскости относительно друг друга. Работает устройство следующим образом. Деталь 8 сложной формы устанавливают на базовую плоскость внутри корпуса 1 при отведенной стенке 2 в свободное пространство между раздвинутыми звеньями цепи 4. После установки детали и укладывания по ее контуру цепи 4 стенка 2 смещается под действием штока пневмоцилиндра 3 и сжимает цепь, а та зажимает деталь. Разжим и съем детали производятся при отходе стенки назад. Предлагаемое устройство ускоряет зажим и разжим деталей сложной формы, облегчает удаление стружки из корпуса благодаря быстрому извлечению цепи из его полости. Источники информации 1. Авторское свидетельство СССР №510350, МПК B23Q 3/06. Устройство для крепления корпусных деталей. 1976 г. Прототип. 2. Авторское свидетельство СССР №1009701, МПК B23Q 3/06. Устройство для крепления корпусных деталей. 1983 г.
Формула изобретения
1. Устройство для крепления деталей сложной формы, содержащее открытый корпус с подвижной нажимной стенкой и расположенные в нем зажимные элементы, отличающееся тем, что зажимные элементы выполнены в виде шарнирной цепи. 2. Устройство по п.1, отличающееся тем, что шарнирная цепь выполнена втулочно-роликовой. 3. Устройство по п.1, отличающееся тем, что шарнирная цепь выполнена с кольцами, имеющими прорези и соединенными шарнирами, которые выполнены в виде осей, входящих в упомянутые прорези и имеющих с обоих концов головки, например, конической формы.
