Патент на изобретение №2348844

(54) ШИРОКОДИАПАЗОННЫЙ, РЕВЕРСИВНЫЙ, ПЛАНЕТАРНЫЙ ВАРИАТОР

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано в трансмиссиях тяговых, транспортных и других машин, в приводах станков и прочих механизмов для плавного регулирования скорости, реверсирования и торможения их исполнительных органов, т.е. может выполнять функции муфты сцепления, коробки передач, ходоуменьшителя, реверса, бортовых фрикционов и тормозов. В планетарном вариаторе центральные колеса (1, 2) имеют форму пустотелого усеченного конуса и контактируют с сателлитами (3) своими наружной и внутренней поверхностями одновременно посредством зубчато-пластинчатого или зубчатого и зубчато-пластинчатого зацепления. Такое выполнение позволяет повысить нагрузочную способность вариатора. 1 з.п. ф-лы, 4 ил.

Изобретение относится к планетарным вариаторам, имеющим ведущую и ведомую ступени, который может быть использован в машинах тягово-транспортного назначения, приводах станков и прочих механизмов для плавного изменения скорости, реверсирования и торможения их исполнительных органов.

Известны широкодиапазонные, реверсивные, планетарные вариаторы, содержащие центральные колеса и сателлиты, в которых передача крутящего момента осуществляется за счет трения в зоне контакта рабочих элементов.

Существенным недостатком этих вариаторов является их малая нагрузочная способность.

Задача, на решение которой направлено изобретение, состоит в замене фрикционного контакта зубчато-пластинчатым зацеплением.

Это достигается тем, что широкодиапазонный, реверсивный, планетарный вариатор, содержащий центральные колеса и сателлиты, в котором, в отличие от прототипа, контакт рабочих элементов осуществляется зубчато-пластинчатым зацеплением. Для этого центральные колеса имеют форму пустотелого усеченного конуса и контактируют с зубчатыми венцами сателлитов одновременно наружной и внутренней поверхностью.

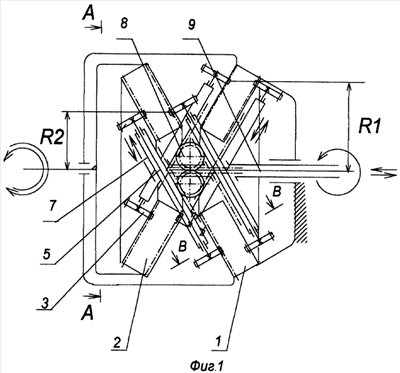

Сущность изобретения поясняется чертежами фиг.1 и фиг.2. На них в двух проекциях представлена кинематическая схема вариатора, у которого центральные колеса 1 и 2 имеют форму пустотелого усеченного конуса, а их наружная и внутренняя поверхности контактируют с зубьями сателлитов 3, формируя в зоне контакта зубчатые венцы из пластин 4, образующих стенки конусов. Сателлиты попарно закреплены на валах 5 через паразитные шестерни 6 и имеют возможность осевого перемещения в направляющих 7 с помощью шестерен 8 и толкателя 9.

Изменение скорости и направления вращения ведомого вала достигается за счет изменения радиусов контакта сателлитов с центральными колесами R1 и R2 путем осевого перемещения сателлитов в их направляющих.

На фиг.2 (вариант) показано сечение А-А вариатора с зубчатым и зубчато-пластинчатым контактом рабочих элементов, у которого, с целью обеспечения зубчатого и зубчато-пластинчатого контакта рабочих элементов вариатора, его центральные колеса имеют монолитные зубчатые кольца 10, на радиусах длины делительных окружностей которых кратные шагу зубчатого зацепления, а на промежуточных радиусах установлены кольца из пластин 4.

На фиг.3 показана зона формирования зубчатого венца из пластин.

Формула изобретения

1. Широкодиапазонный, реверсивный, планетарный вариатор, содержащий два центральных колеса, из которых одно заторможено, а другое расположено на ведомом валу, и сателлиты, установленные на водиле ведущего вала, отличающийся тем, что его центральные колеса имеют форму пустотелого усеченного конуса и контактируют с зубчатыми венцами сателлитов одновременно своими наружной и внутренней поверхностями.

2. Вариатор по п.1, отличающийся тем, что его центральные колеса имеют монолитные зубчатые кольца, установленные на радиусах, на которых длины делительных окружностей кратных шагу зубчатого зацепления, а на промежуточных радиусах установлены кольца из пластин, являющихся синхронизаторами при переходе сателлитов с одного монолитного зубчатого кольца к другому.
