Патент на изобретение №2348776

(54) РИГЕЛЬ ДЛЯ ПРОТИВОПОЖАРНОЙ ДВЕРИ

(57) Реферат:

Предложен ригель для противопожарной двери. Ригель содержит направляющую, пружину, размещенную между ригелем и упором, и плавкую вставку. Ригель выполнен полым, направляющая размещена внутри ригеля и установлена одним концом на упоре. Второй конец направляющей имеет головку. Плавкая вставка размещена между головкой и ригелем. Изобретение позволяет создать простую, технологичную конструкцию ригеля, обладающего высокой надежностью в работе. 3 з.п. ф-лы, 2 ил.

Изобретение относится к противопожарной технике, в частности к устройствам, пассивно защищающим проемы в конструкциях от открытого пламени.

Известны двери, в которых рама жесткости устанавливается внутри полотна вплотную к оболочкам. При воздействии открытого пламени со стороны притвора таких дверей возникают термические деформации полотна, усиливающиеся от нагрева рамы жесткости, которая совместно с обогреваемой оболочкой полотна стремится прогнуться своими углами в направлении от воздействия пламени, т.е. в сторону открывания двери. При этом верхний и нижний углы полотна, находящиеся с той боковой стороны, где установлен замок, и не закрепленные к дверной раме петлями, постепенно отходят от притвора, в результате чего через некоторый промежуток времени между дверной рамой и полотном образуются сквозные зазоры, нарушающие огнестойкость конструкции. Описанные двери имеют низкий класс огнестойкости с пределом не более 30 мин.

Указанный недостаток может быть исправлен путем установки дополнительных фиксирующих ригелей, закрепляющих свободные углы полотна. Такие двери известны из патента РФ 2270311. Ригель, раскрытый в этом патенте, для противопожарной двери содержит направляющую, пружину, размещенную между ригелем и упором, и плавкую вставку. При пожаре плавкая вставка теряет свои жесткие свойства и ригель автоматически, под действием пружины выходит из двери и фиксирует ее по углам, тем самым, предотвращая ее изгибание и задерживая распространение огня и продуктов горения.

Однако данный ригель имеет сложную форму, требующую обработки на токарном станке. Ригель расположен в корпусе, который является его направляющей. Поэтому при увеличении температуры любое отклонение от размеров внутреннего диаметра корпуса и самого ригеля приведет к его заклиниванию, хотя бы потому, что разные материалы имеют разный коэффициент теплового расширения. Известный ригель также сложен в сборке.

Технической задачей, решаемой данным изобретением, является создание простой, технологичной конструкции ригеля, обладающего высокой надежностью в работе.

Данная техническая задача решается тем, что ригель для противопожарной двери содержит направляющую, пружину, размещенную между ригелем и упором, и плавкую вставку. Ригель выполнен полым, направляющая размещена внутри ригеля и установлена одним концом на упоре, а второй конец направляющей имеет головку, при этом плавкая вставка размещена между головкой и ригелем.

Ригель имеет корпус, выполненный в виде втулки и снабженный крепежной пластиной, установленной на его торце.

Плавкая вставка выполнена в виде конической шайбы.

Направляющая выполнена в виде винта.

Изобретение поясняется чертежами, где изображено на:

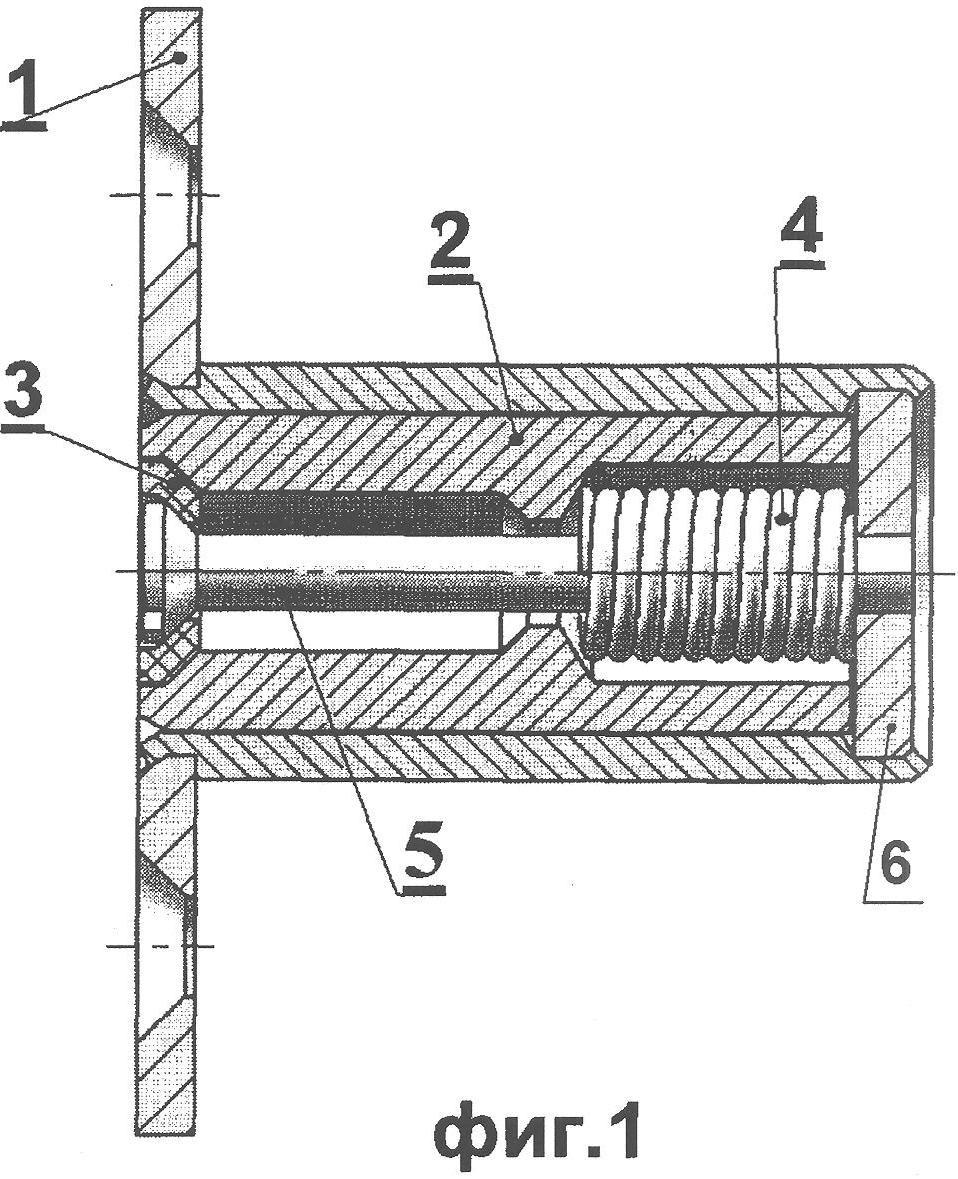

фиг.1 – ригель в незапертом положении;

фиг.2 – ригель в запертом положении.

В корпусе (не обозначен) цилиндрической формы, имеющем крепежную пластину 1, для крепления к двери, расположен ригель 2. Ригель 2 замкнут плавкой вставкой 3 и подпружинен в сторону запирания пружиной 4. Ригель 2 выполнен полым и внутри полости расположена направляющая 5, закрепленная на упоре 6, между которым и ригелем 2 напряжена пружина сжатия 4. Направляющая 5 выполнена в виде обычного винта с головкой 7 (или любого другого метиза). В полости ригеля выполнен уступ 8, в который упирается пружина 4. Уступ 8 расположен между головкой 7 направляющей 5 и упором 6 и выполнен таким размером, чтобы головка 7 упиралась в него в запертом положении. Плавкая вставка 3 размещена между головкой 7 и уступом 9 во внутренней полости ригеля 2. Плавкая вставка 3 выполнена в виде конической шайбы, например из сплава Вуда, с температурой плавления 68°С. Между уступами 8 и 9 расположена полость 10, размеры которой соответствуют размерам головки 7 направляющей.

Работа ригеля.

В обычном состоянии ригель находится в незапертом положении, как изображено на фиг.1. При возникновении пожара температура начнет повышаться, что приведет к расплавлению плавкой вставки 3. Ригель освобождается и под действием пружины выйдет из полотна двери и зафиксирует ее.

Данное конструктивное выполнение ригеля обеспечивает его высокую технологичность в изготовлении и низкую себестоимость, т.к. он выполнен из стандартизованных деталей и при его изготовлении используются практически только операции сверления (для образования уступов 8 и 9), которые из всех операций механической обработки самые простые, не требующие сложной оснастки и имеющие самую низкую себестоимость. При этом за счет люфтов между направляющей и ригелем заклинивание последнего практически невозможно, что повышает его надежность в работе. Данный ригель можно изготавливать без корпусной детали, что не снижает его работоспособность, а лишь снизит его стоимость.

Формула изобретения

1. Ригель для противопожарной двери, содержащий направляющую, пружину, размещенную между ригелем и упором, и плавкую вставку, отличающийся тем, что ригель выполнен полым, направляющая размещена внутри ригеля и установлена одним концом на упоре, а второй конец направляющей имеет головку, при этом плавкая вставка размещена между головкой и ригелем.

2. Ригель по п.1, отличающийся тем, что он имеет корпус, выполненный в виде втулки и снабженный крепежной пластиной, установленной на его торце.

3. Ригель по п.1, отличающийся тем, что плавкая вставка выполнена в виде конической шайбы.

4. Ригель по п.3, отличающийся тем, что направляющая выполнена в виде винта.
