Патент на изобретение №2348770

(54) ПРОФИЛИРОВАННЫЙ ЛИСТ “ВЕНЕЦ”

(57) Реферат:

Изобретение относится к области строительства, а именно к конструкциям профилированных листов, и предназначено для облицовки фасадов зданий и сооружений. Профилированный лист включает повторяющиеся по ширине металлического листа гофры волнообразной формы с крепежными замками по кромкам крайних гофр. Гофры ориентированы выпуклостью в одну сторону и выполнены по дуге окружности с отношением f:l – 0,25:0,45, где f – стрелка дуги окружности, l – длина хорды дуги. Касательные к соседним гофрам в точке их сопряжения друг с другом расположены под острым углом. Технический результат: увеличение жесткости и устойчивости. 1 з.п. ф-лы, 3 ил.

Изобретение относится к области строительства и предназначено, например, для облицовки фасадов зданий и сооружений с приданием им вида сруба из цельных бревен.

Известны профилированные металлические листы, используемые для обшивки фасадов зданий, выполненные в виде длинномерных элементов с криволинейным очертанием. Указанные листы соединяются между собой при помощи крепежных элементов (Шебештьен Д., Легкие конструкции в строительстве, М., Стройиздат, 1983, с 13, рис.16).

Недостаток известного решения состоит в том, что как размеры, так и примыкание известных криволинейных элементов между собой не позволяет в собранном состоянии всей обшивки обеспечить имитацию сруба из цельных бревен.

Известно другое решение профилированного листа, имеющего форму поперечного сечения из трех плавно сложенных волн – центральной – большого диаметра и двух боковых меньшего диаметра. При этом волны поочередно ориентированы выпуклостью в разные стороны, а по кромкам волн меньшего диаметра выполнены замки для соединения в нахлест смежных элементов. (Строительство и архитектура, Серия 8, Строительные конструкции, вып.2, М., ВНИИИС Госстроя СССР, 1987, с 37).

Использование известного профиля как по причине больших геометрических размеров, а также и форме собранной обшивки не позволяет обеспечить ее вид по форме сруба из цельных бревен.

Наиболее близким к изобретению является профилированный лист, включающий повторяющиеся по ширине листа гофры волнообразной формы. При этом смежные гофры обратно ориентированы по кривизне, а по длине кромок крайних гофр выполнены замки для соединения смежных листов между собой (Методическое пособие по применению профилированных стальных настилов в строительстве, М., ОАО «Издательство стройиздат», 2005, сс 51, 52, 64, 78),

Недостатком прототипа является невысокая жесткость и устойчивость листа, кроме того, применение известного настила в качестве обшивок фасадов не позволяет достичь вида сруба из цельных бревен.

Изобретение направлено на увеличение жесткости и устойчивости профилированного листа в плоскости по его длине с созданием при этом формы профилированного металлического листа, имитирующей вид сруба из цельных бревен.

Результат достигается тем, что в профилированном листе, включающем повторяющиеся по ширине металлического листа гофры волнообразной формы с крепежными замками по кромкам крайних гофр, согласно изобретению гофры ориентированы выпуклостью в одну сторону и выполнены по дуге окружности с отношением f_l=0,25-0,45, где f – стрелка дуги, l – длина хорды дуги, при этом касательные к соседним гофрам в точке их сопряжения друг с другом расположены под острым углом.

Результат достигается также тем, что на выпуклую сторону гофр нанесено декоративное покрытие, имитирующее цвет и фактуру натурального дерева.

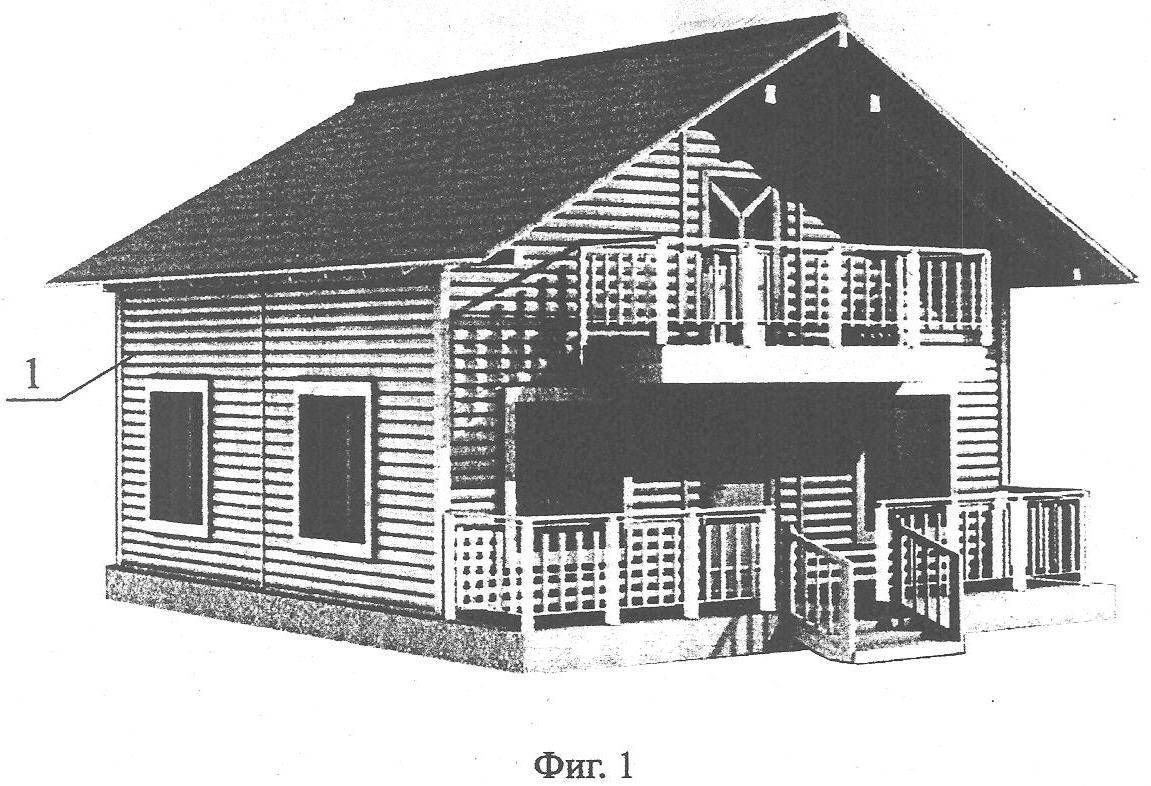

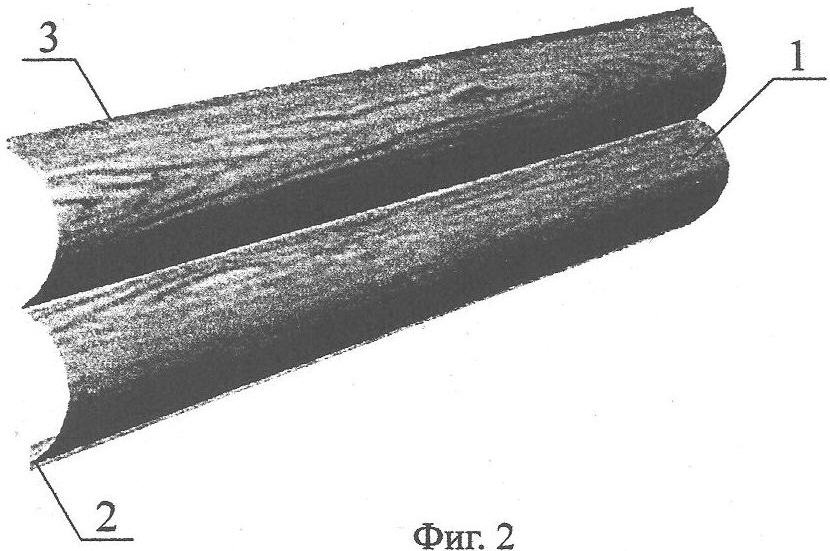

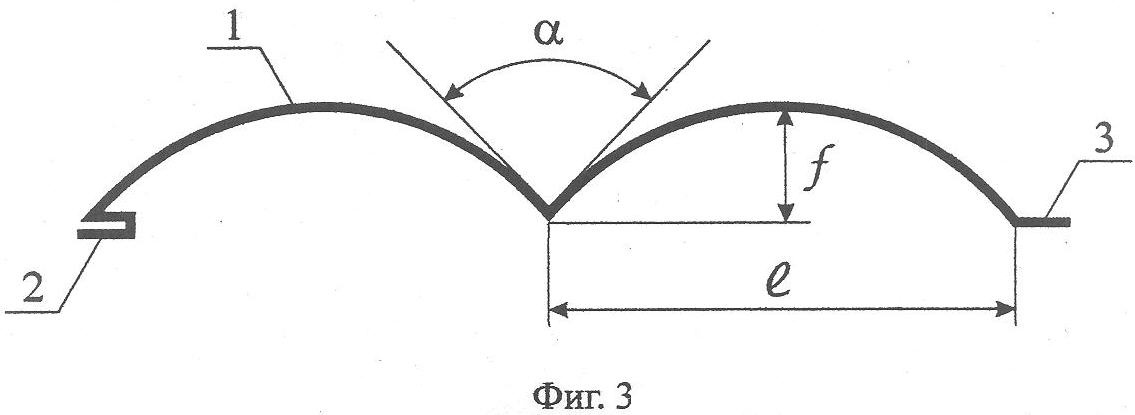

На Фиг.1 изображен фрагмент фасада здания, облицованный предлагаемым профилированным листом. На Фиг.2 приведен общий вид профилированного листа, например, состоящий из 2 гофр. На Фиг.3 изображен поперечный разрез профилированного листа.

Профилированный лист «Венец» включает повторяющиеся по ширине металлического листа гофры 1 в форме сегмента, т.е. гофры 1 ориентированы выпуклостью в одну сторону, а по кромкам крайних гофр предусмотрены крепежные замки 2 и 3. Очертание каждой гофры 1 выполнено по дуге окружности с отношением стрелы дуги f к длине хорды дуги l, равным f_l=0,25-0,45. Касательные к соседним гофрам 1 и их точке сопряжения расположены под острым углом, то есть <90° (Фиг.3). Основное отличие заявленного профильного листа заключается в том, что ориентация гофр выпуклостью (волной) в одну сторону, и то, что касательные к соседним гофрам в их точке сопряжения расположены под острым углом, придает листам жесткость и устойчивость в плоскости по его длине, что является преимуществом при транспортировке листа и монтаже. На выпуклые поверхности гофр 5 наносится декоративное покрытие из краски или пленки, имитирующее цвет и фактуру натурального дерева.

Изготовление профилированных листов производится, например, из листовой стали на роликовом прокатном стане.

Сборку профилированных листов при облицовке фасада здания осуществляют путем их установки выпуклой стороной гофр наружу с креплением при помощи анкеров к стене. Между собой профилированные листы крепятся при помощи замков 2 и 3, выполненных но кромкам крайних гофр 1.

В собранном состоянии профилированные листы (Фиг.1) придают зданию вид сруба из цельных бревен и обеспечивают защиту здания от атмосферных воздействий.

Формула изобретения

1. Профилированный лист, включающий повторяющиеся по ширине металлического листа гофры волнообразной формы с крепежными замками по кромкам крайних гофр, отличающийся тем, что гофры ориентированы выпуклостью в одну сторону и выполнены по дуге окружности с отношением f:l – 0,25:0,45, где f – стрелка дуги окружности, l – длина хорды дуги, при этом касательные к соседним гофрам в точке их сопряжения друг с другом расположены под острым углом.

2. Профилированный лист по п.1, отличающийся тем, что на выпуклую сторону гофр нанесено декоративное покрытие, имитирующее цвет и фактуру натурального дерева.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.04.2009

Извещение опубликовано: 27.03.2010 БИ: 09/2010

NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 10.04.2010

Извещение опубликовано: 10.04.2010 БИ: 10/2010
