Патент на изобретение №2348672

(54) ЖИДКОСТЬ ДЛЯ ГЛУШЕНИЯ ГАЗОВЫХ И ГАЗОКОНДЕНСАТНЫХ СКВАЖИН И СПОСОБ ЕЕ ПОЛУЧЕНИЯ

(57) Реферат:

Жидкость предназначена для глушения продуктивных глинистых песчаников с газовым насыщением и кислым характером остаточных поровых вод. Технический результат – повышение седиментационной устойчивости. В способе получения жидкости для глушения газовых и газоконденсатных скважин, включающем растворение компонентов в водной среде и последовательное их смешивание, хризотил-асбест выдерживают в течение 6-8 часов в водном растворе сульфата алюминия, измельчают в диспергирующем устройстве, полученную суспензию алюминизированного асбеста обрабатывают раствором кальциевой соли нитрилотриметилфосфоновой кислоты, полученным растворением в воде гидроксида калия, нитрилотриметилфосфоновой кислоты, хлорида кальция, полученную алюмофосфоновую суспензию смешивают с раствором, полученным растворением в воде карбоксиметилцеллюлозы – КМЦ, гидроксиэтилцеллюлозы – ГЭЦ и хлорида калия, затем в полученный состав вводят карбонат калия при следующем соотношении компонентов, масс.%: КМЦ 1,4-1,6, ГЭЦ 0,4-0,5, хлорид калия 6,8-7,1, хризотил-асбест 0,45-0,55, сульфат алюминия 0,45-0,55, гидроксид калия 0,9-1,1, нитрилотриметилфосфоновая кислота 0,9-1,1, хлорид кальция 0,9-1,1, карбонат калия 0,40-0,50, вода остальное. Жидкость для глушения газовых и газоконденсатных скважин, характеризующаяся тем, что она получена указанным выше способом. 2 н.п. ф-лы, 4 табл.

Изобретение относится к нефтегазодобывающей промышленности и, в частности, к технологическим жидкостям для глушения продуктивных отложений, представленных глинистыми песчаниками.

Известна жидкость для глушения скважин, включающая в себя поверхностно-активное вещество МЛ-80, сульфитспиртовую дрожжевую барду (ССДБ), оксиэтилцеллюлозу, пластовую воду и ингибитор набухания глин – хлорид калия [RU. Патент №2183735. С1. МПК С09К 7/00; Е21В 43/12. Опубл. 2002.06.20. Жидкость для глушения скважин].

Недостатком жидкости глушения является высокий расходный показатель по ССДБ и невозможность применения данного технического решения в зимнее время в условиях отрицательных атмосферных температур, а также в районах с отсутствием круглогодичной транспортной связи, поскольку ССДБ содержит до 50% воды и ее доставка к месту буровых работ при минусовых температурах проблематична, а в теплое время года – экономически не оправдана.

Более близким техническим решением, выбранным за прототип, является жидкость, содержащая в качестве загустителя полимерный комплекс «Praestol 2530 + сульфацелл + сульфат алюминия», а в качестве наполнителя – алюмосиликатные микросферы АСМ [RU. Патент №2187529. С1. МПК С09К 7/00; Е21В 43/12. Опубл. 2002.08.20. Жидкость для глушения нефтяных, газовых и газоконденсатных скважин.].

Недостатком данной жидкости глушения является отсутствие в ее составе ингибитора набухания глин и вследствие этого ее непригодность для глушения продуктивных глинистых песчаников.

Известен способ получения жидкости для глушения скважин, включающий в себя растворение компонентов в водной среде и последующее их смешивание [RU. Патент №2082878. С1. МПК С09К 7/06; Е21В 43/22. Опубл. 1997.06.27. Способ получения жидкости глушения нефтяных скважин.].

Недостатком способа является то, что в нем не предусмотрена механохимическая обработка реагентов перед их смешиванием, в связи с чем реагенты-наполнители имеют крупные частицы, а жидкость глушения, в состав которой они входят, является седиментационно-неустойчивой системой.

Задача, поставленная при создании изобретения, заключается в разработке способа получения седиментационно-устойчивой жидкости для глушения газовых и газоконденсатных скважин, оказывающей минимальное отрицательное влияние на фильтрационно-емкостные свойства пород околоскважинной зоны продуктивного пласта, представленного глинистыми песчаниками с кислым характером остаточной водонасыщенности.

Техническое решение поставленной задачи состоит в том, что для глушения газовых и газоконденсатных скважин предлагается алюмофосфоновая жидкость, которая в качестве загустителя содержит два простых эфира целлюлозы: карбоксиметилцеллюлозу и гидроксиэтилцеллюлозу, в качестве комплексообразующего наполнителя она содержит хризотил-асбест, который продиспергирован в растворе сернокислого алюминия до условной вязкости (УВ₅₀₀) 150-200 с, затем прогидрофобизирован кальциевой солью нитрилотриметилфосфоновой кислоты, и дополнительно содержит гидроксид, карбонат и хлорид калия при следующем соотношении компонентов, масс.%: карбоксиметилцеллюлоза 1,4-1,6; гидроксиэтилцеллюлоза 0,4-0,5; калий хлорид 6,8-7,1; асбест 0,45-0,55; сульфат алюминия 0,45-0,55; гидроксид калия 0,9-1,1; нитрилотриметилфосфоновая кислота 0,9-1,1; хлорид кальция 0,9-1,1; карбонат калия 0,40-0,50; вода – остальное.

Задача, поставленная при создании способа получения жидкости для глушения газовых и газоконденсатных скважин, заключается в решении проблемы седиментационной устойчивости многокомпонентной системы с волокнисто-порошковым минеральным наполнителем.

Поставленная задача решается тем, что хризотил-асбест выдерживают в течение 6-8 часов в водном растворе сульфата алюминия, измельчают в диспергирующем устройстве, полученную суспензию алюминизированного асбеста обрабатывают раствором кальциевой соли нитрилотриметилфосфоновой кислоты, полученным растворением гидроксида калия, нитрилотриметилфосфоновой кислоты, хлорида кальция, полученную алюмофосфоновую суспензию смешивают с раствором, полученным растворением в воде карбоксиметилцеллюлозы, гидроксиэтилцеллюлозы и хлорида калия, затем в полученный состав вводят карбонат калия при следующем соотношении компонентов, масс.%:

Жидкость для глушения газовых и газоконденсатных скважин характеризуется тем, что она получена вышеописанным способом.

Для приготовления алюмофосфоновой жидкости используют буровые реагенты, выпускаемые отечественной промышленностью:

– карбоксиметилцеллюлоза (КМЦ) по ТУ 2231-057-07508003-2002;

– гидроксиэтилцеллюлоза (Сулфацелл) по ТУ 2231-013-32957739-01;

– асбест марки А-6К-5; марки П-6-30;

– алюминий сернокислый по ГОСТ 3758-75;

– нитрилотриметилфосфоновая кислота (НТФ) по ТУ 6-09-5283-86;

– кальций хлористый по ГОСТ 450-77;

– калий хлористый по ГОСТ 4568-95;

– калий гидроксид по ГОСТ 24363-80;

– калий карбонат (поташ) по ГОСТ 3450-89.

Назначение реагентов в алюмофосфоновой жидкости: КМЦ и Сульфацелл – загустители; асбест – волокнистый кольматант; сульфат алюминия – активатор диспергирования асбеста и комплексообразователь; НТФ – комплексообразователь и ингибитор набухания глин; хлорид кальция – модификатор поверхности асбеста и источник ионов кальция для синтеза мела; гидроксид калия – ускоритель растворения НТФ и источник ионов калия для ингибирования набухания глин; хлорид калия – минерализатор, регулятор плотности бурового раствора и ингибитор набухания глин; карбонат калия – источник карбонат-анионов для синтеза мела и источник ионов калия для ингибирования набухания глин.

Назначение жидкости глушения – оттеснение в глубь пласта его углеводородной продукции с формированием на стенке скважины полимерного экрана, упрочненного кислоторастворимыми наполнителями волокнистой (асбест) и сферической (мел) формы.

Пример 1. Лабораторный способ получения алюмофосфоновой жидкости

Стадии и химизм процесса получения алюмофосфоновой жидкости для глушения газовых и газоконденсатных скважин

– приготовление раствора КМЦ, Сульфацелла и хлористого калия;

– растворение в воде сернокислого алюминия:

nAl₂(SO₄)₃+nH₂O2nAl⁺³+3nSO₄ ^-2+nH⁺+nOH^–;

– обработка асбеста раствором сернокислого алюминия:

nMg₆Si₄O₁₀(OH)₈+2nAl⁺³n[Al₂Mg₄Si₄)O₁₀(OH)₈]⁺²+2nMg⁺²;

– диспергирование асбеста, обработанного раствором сернокислого алюминия;

– получение кальциевой соли нитрилотриметилфосфоновой кислоты:

N[СН₂-Р(O)(ОН)₂]₃+6КОНN[СН₂-Р(O)(ОК)₂]₃+3CaCl₂N[СН₂-Р(O)(O₂Са)]₃+6KCl;

– обработка диспергированного асбеста раствором кальциевой соли НТФ:

nN[СН₂-Р(O)(O₂Са)]₃+n[Al₂Mg₄Si₄)O₁₀(OH)₈]⁺²n[(CaO₂)(O)-P-CH₂]=N-CH₂-P(O)=O₂=[Al₂Mg₄Si₄)O₁₀(OH)₈]+nCa²⁺;

– смешивание асбестофосфоновой суспензии с полимерносолевым раствором;

– обработка алюмофосфоновой жидкости карбонатом калия:

nCa²⁺+nК₂СО₃nCaCO₃+2nК⁺.

а) В стеклянную двугорлую круглодонную колбу емкостью 1 л, снабженную механической мешалкой пропеллерного типа с частотой вращения 2 с^-1, наливают 717 мл воды, включают перемешивающее устройство и последовательно вводят 5.3 г Сульфацелла, 15,9 г КМЦ и 74,2 г хлорида калия. Содержимое колбы перемешивают 4…6 часов до полного растворения всех компонентов.

б) В стеклянный химически стойкий стакан емкостью 150 мл наливают 100 мл воды, насыпают 5,3 г сульфата алюминия (расчет на безводную соль), перемешивают до растворения сульфата алюминия, насыпают 5,3 г асбеста. Перемешивают 5…10 мин. Получают неустойчивую суспензию с условной вязкостью (УВ₅₀₀) 20-25 сек, измеренной с помощью вискозиметра ВБР-1. Суспензию оставляют на «замачивание» в течение 6…8 часов, после чего алюмоасбестовую суспензию диспергируют с помощью лабораторного гомогенизатора (модель MPW-302) при частоте вращения 10…20 с^-1 в течение 3…5 минут до условной вязкости (УВ₅₀₀) 150-200 сек.

в) В стеклянную двугорлую колбу емкостью 250 мл, снабженную механической мешалкой пропеллерного типа с частотой вращения 2 c^-1, наливают 100 мл воды, включают перемешивающее устройство и последовательно вводят 10,6 г гидроксида калия, 10,6 г нитрилотриметилфосфоновой кислоты (НТФ). Перемешивают до полного растворения обоих реагентов, после чего добавляют 10,6 г хлорида кальция (расчет на безводную соль). Перемешивают 10…15 минут.

г) Содержимое стакана по п.б) переносят в колбу с раствором кальциевой соли НТФ по п.в) и перемешивают в течение 30 минут. Получают комплексообразующий наполнитель – гидрофобизированный алюмофосфоновый хризотил-асбест.

д) Гидрофобизированный алюмофосфоновый хризотил-асбест при перемешивании порционно вводят в колбу, содержащую водный раствор Сульфецелла, КМЦ и хлорида калия. Перемешивают до получения гомогенной суспензии, после чего к ней добавляют 5,3 г карбоната калия. Алюмофосфоновую жидкость перемешивают 1…1,5 часа. Затем определяют ее технологические показатели. Аналогичным образом получают варианты алюмофосфоновой жидкости (табл.1 и 2).

Пример 2. Приготовление алюмофосфоновой жидкости для глушения газовых и газоконденсатных скважин (расчет на 4 м³)

В емкость цементировочного агрегата заливают 0,4 м³ воды и засыпают 21 кг сернокислого алюминия (расчет на безводную соль Al₂(SO₄)₃). Перемешивают по принципу «емкость-насос-емкость» до полного растворения сернокислого алюминия. К раствору сульфата алюминия добавляют 21 кг асбеста. Снова перемешивают. Получают неустойчивую суспензию с условной вязкостью (УВ₅₀₀) 20-25 сек, которую оставляют на «замачивание» в течение 6…8 часов.

Во второй емкости агрегата готовят раствор кальциевой соли нитрилотриметилфосфоновой кислоты (Са-НТФ). Для этого в емкость цементировочного агрегата заливают 0,4 м³ воды, засыпают туда же 40 кг гидроксида калия и 40 кг НТФ. Перемешивают 20 мин с помощью насоса. Затем туда же засыпают 40 кг хлорида кальция (расчет на безводную соль). Перемешивают по принципу «емкость-насос-емкость» в течение 0,5 час.

Смешивают содержимое обеих емкостей цементировочного агрегата и прокачивают полученную суспензию сквозь диспергатор до получения гомогенной массы (3-5 циклов) с условной вязкостью (УВ₅₀₀) 150-200 сек.

В глиномешалку заливают 2,87 м³ воды, загружают туда 21 кг Сульфацелла и 62,4 кг КМЦ. Перемешивают 4 часа (до полного растворения обоих полимеров). Далее в глиномешалку засыпают 303 кг хлористого калия. Перемешивают 20 мин до полного растворения соли (контроль по величине плотности).

Алюмофосфоновую суспензию с помощью насоса перекачивают из емкости агрегата в глиномешалку и смешивают с находящимся там полимерно-солевым раствором. Общую массу перемешивают 2 часа. Добавляют 21 кг карбоната калия (поташа). Перемешивают 20 мин. Определяют показатели алюмофосфоновой жидкости.

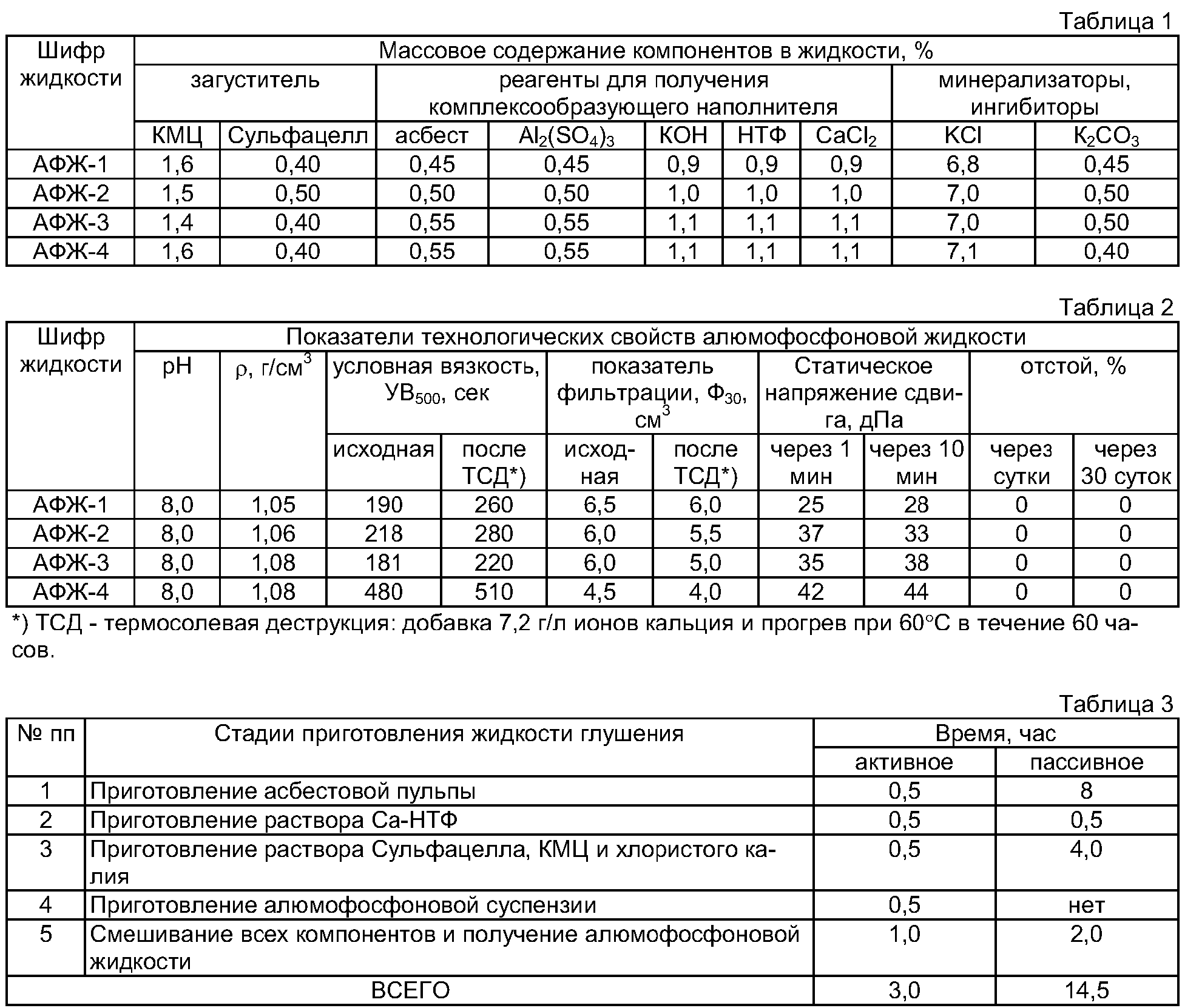

В табл.3 приведены затраты времени на приготовление одной порции алюмофосфоновой жидкости объемом 4 м³.

Из результатов табл.1 и 2 видно, что алюмофосфоновая жидкость (АФЖ: варианты) обладает термостойкостью, удовлетворяющей условиям залегания продуктивных пластов на месторождениях Сибирской платформы, седиментационно устойчива в течение длительного времени (более 30 суток) и имеет хорошие коркообразующие свойства.

Для профилактики набухания, растворения и разупрочнения слоистых алюмосиликатов, цементирующих матрицу продуктивного песчаника, в состав алюмофосфоновой жидкости введены ингибирующие компоненты: К⁺, Са⁺² и НТФ. Для блокирования входных (выходных для углеводородного флюида) транспортных каналов, обеспечивающих связь «пласт-скважина», в составе алюмофосфоновой жидкости имеется волокнистая фаза, гидрофобизированная кальциевой солью нитрилотриметилфосфоновой кислоты. Контроль фильтруемости в пласт алюмофосфоновой жидкости осуществляется за счет двух водорастворимых эфиров целлюлозы (КМЦ + Сульфацелл).

Алюмофосфоновая жидкость предназначена для глушения (блокирования) продуктивных глинистых песчаников с газовым насыщением и кислым характером остаточных поровых вод.

Возможность восстановления проницаемости песчаников после проведения работ по глушению пласта с использованием предлагаемого способа подтверждается фильтрационными экспериментами, выполненными на установке высокого давления УИПК-1М.

Проведение фильтрационного исследования

В работе используют образцы песчаника парфеновского горизонта Ковыктинского месторождения, подготовленные стандартным способом к фильтрационным исследованиям.

После создания кислого остаточного водонасыщения пластовой водой плотностью 1,244 г/см³ и рН 3,6, имеющей состав, г/л: Са⁺² 106.64; Mg⁺² 9.35; К⁺ 7.44; Na⁺ 0.36; Cl^– 226.97; Br^– 4.68, к торцу образца подают жидкость глушения и прокачивают ее сквозь образец в количестве 1,5 объемов порового пространства, затем в том же направлении подают жидкость блокирования и создают давление от 5,0 до 8,4 МПа. Фильтрацию продолжают до стабилизации процесса проникновения жидкости в керн. После этого определяют проницаемость (K₁) песчаника по декану, подавая его в образец с противоположного торца. Затем входной торец образца песчаника вводят в контакт с глинокислотным составом, имитируя действие глинокислотной ванны. Время выдержки глинокислотной ванны (без прокачивания ее сквозь образец) – 4 часа.

После глинокислотной ванны определяют проницаемость (К₂) песчаника по декану, снова подавая его в образец с противоположного торца.

Результаты оценки воздействия жидкости глушения и глинокислотной ванны на образцы песчаника парфеновского горизонта Ковыктинского месторождения приведены в табл.4.

Полученные данные подтверждают возможность осуществления заявляемого способа глушения пластов с коллектором глинисто-песчаникового типа и кислым характером остаточной водонасыщенности и показывают эффективность деблокирования коллектора с полным восстановлением его исходной проницаемости при создании депрессии и прокачивании углеводородной жидкости с противоположного торца образца глинистого песчаника.

Формула изобретения

1. Способ получения жидкости для глушения газовых и газоконденсатных скважин, включающий растворение компонентов в водной среде и последовательное их смешивание, отличающийся тем, что хризотил-асбест выдерживают в течение 6-8 ч в водном растворе сульфата алюминия, измельчают в диспергирующем устройстве, полученную суспензию алюминизированного асбеста обрабатывают раствором кальциевой соли нитрилотриметилфосфоновой кислоты, полученным растворением в воде гидроксида калия, нитрилотриметилфосфоновой кислоты, хлорида кальция, полученную алюмофосфоновую суспензию смешивают с раствором, полученным растворением в воде карбоксиметилцеллюлозы, гидроксиэтилцеллюлозы и хлорида калия, затем в полученный состав вводят карбонат калия при следующем соотношении компонентов, мас.%:

2. Жидкость для глушения газовых и газоконденсатных скважин, характеризующаяся тем, что она получена способом по п.1.
