Патент на изобретение №2348665

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2348665 (13) C1
(51) МПК

C09B5/02 (2006.01)
C09D133/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2010 – действует

(21), (22) Заявка: 2007141826/04, 12.11.2007

(24) Дата начала отсчета срока действия патента:

12.11.2007

(46) Опубликовано: 10.03.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 2208026 C2, 10.07.2003. RU 2168529 C2, 10.06.2001. RU 2303615 C2, 27.07.2007. RU 2059673 C1, 10.05.1996.

Адрес для переписки:

430000, Республика Мордовия, г.Саранск, ул. Большевистская, 68, ГОУВПО “МГУ им. Н.П. Огарева”, отдел патентов и стандартов

(72) Автор(ы):

Низина Татьяна Анатольевна (RU),
Селяев Владимир Павлович (RU),
Зубанкова Наталья Олеговна (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Мордовский государственный университет им. Н.П. Огарева” (RU)

(54) ВОДНО-ДИСПЕРСИОННАЯ КРАСКА

(57) Реферат:

Изобретение относится к лакокрасочным материалам, в частности к водно-дисперсионным краскам, предназначенным для наружной и внутренней окраски зданий и сооружений по деревянным, оштукатуренным, бетонным, кирпичным и другим пористым поверхностям. Предложена водно-дисперсионная краска, содержащая в качестве пленкообразующего водную эмульсию сополимера стирола и акриловых мономеров «Акрэмос-101», в качестве загустителя водный раствор акрилового сополимера «Акрэмос-401», пигмент – диоксид титана рутильной формы, в качестве наполнителя мел, или доломит, или их смесь в соотношении 1:1, диспергирующую добавку – полифосфат натрия или гексаметафосфат натрия, антифриз – диэтиленгликоль, в качестве пеногасящей добавки противовспениватель «Нопко NXZ», в качестве коалесцирующей добавки уайт-спирит, в качестве структурирующей добавки оксид цинка, или аэросил, или смесь оксида цинка и каолина в соотношении 1:1, воду и дополнительно биоцидную добавку «Гидол» при заявленном соотношении компонентов. Предложенная водно-дисперсионная краска имеет высокие значения атмосферостойкости и светостойкости. 1 табл.

Изобретение относится к лакокрасочным материалам, в частности к водно-дисперсионным краскам, предназначенным для наружной и внутренней окраски зданий и сооружений по деревянным, оштукатуренным, бетонным, кирпичным и другим пористым поверхностям.

Известно, что на основе акриловых сополимеров могут быть приготовлены практически универсальные водно-дисперсионные краски, которые подходят как для внутренней, так и для наружной окраски любых цементсодержащих (бетон, железобетон, кирпич, штукатурка) и деревянных поверхностей. Акриловые пленкообразующие совместимы с любыми неорганическими и органическими пигментами и обеспечивают получение покрытий в широкой цветовой гамме. К фасадным краскам предъявляются повышенные требования в отношении атмосферостойкости и светостойкости.

Наиболее близким аналогом является промышленно изготавливаемая водно-дисперсионная краска ВД-АК-111 (ГОСТ 28196-89. Краски водно-дисперсионные. Технические условия), содержащая акриловый латекс (водная эмульсия акрилового сополимера метилакрилата, бутилакрилата, метакриловой кислоты МБМ-5С 50%-ная), загуститель (натриевая соль карбоксиметилцеллюлозы), диспергирующую добавку (полифосфат натрия или гексаметафосфат натрия), антифриз (диэтиленгликоль), пеногасящую добавку (скипидар), консервирующую добавку (пентахлорфенолят натрия), антикоррозионную добавку (нитрит натрия), пигменты (диоксид титана рутильной и анатазной формы, ультрамарин), наполнители (тальк тонкомолотый и каолин), гипан (16%-ный гидролизованный полиакрилонитрил), силиконовую присадку АФ-2 и воду.

Хотя краска и обладает хорошими технико-эксплуатационными свойствами (укрывистость, растекание – «розлив», время высыхания), но покрытие имеет недостаточную атмосферостойкость (ГОСТ 28196-89; М.Л.Лившиц, Б.И.Пшиялковский. Лакокрасочные материалы. Справочное пособие. – М.: Химия, 1982).

Технический результат заключается в повышении эксплуатационных показателей водно-дисперсионной краски, в частности атмосферостойкости и светостойкости.

Технический результат достигается тем, что водно-дисперсионная краска, содержащая пленкообразующее, загуститель, пигмент – диоксид титана рутильной формы, наполнитель, диспергирующую добавку – полифосфат натрия или гексаметафосфат натрия, пеногасящую добавку, антифриз – диэтиленгликоль и воду, она содержит в качестве загустителя водный раствор акрилового сополимера «Акрэмос-401», в качестве наполнителя мел, или доломит, или их смесь в соотношении 1:1, в качестве пеногасящей добавки противовспениватель «Нопко NXZ» и дополнительно биоцидную добавку «Гидол», в качестве коалесцирующей добавки уайт-спирит, в качестве пленкообразующего водную эмульсию сополимера стирола и акриловых мономеров «Акрэмос-101» и в качестве структурирующей добавки оксид цинка, или аэросил, или смесь оксида цинка и каолина в соотношении 1:1 при следующем соотношении компонентов, мас.%:

Водная эмульсия сополимера стирола и акриловых мономеров

«Акрэмос-101» 13,7-15,0
Водный раствор акрилового сополимера «Акрэмос-401» 2,06 – 2,25
Диоксид титана рутильной формы 13,7-15,0
Мел, или доломит, или их смесь в соотношении 1:1 14,2-29,9
Полифосфат натрия или гексаметафосфат натрия 2,75-2,99
Биоцидная добавка «Гидол» 0,69 – 0,75
Уайт-спирит 1,37-1,50
Диэтиленгликоль 5,5-5,99
Противовспениватель «Нопко NXZ» 0,69-0,75
Оксид цинка, или аэросил, или смесь оксида цинка и каолина в
соотношении 1:1 0,45-1,49
Вода Остальное

Компоненты краски производятся отечественной промышленностью и соответствуют следующей документации: акриловая дисперсия «Акрэмос-101» (ТУ 2241-134-05757593-2000), акриловая дисперсия «Акрэмос-401» (ТУ 2241-016-55856863-2002), биоцид «Гидол» (ТУ 2499-259-05757593-00), полифосфат натрия (ГОСТ 20291-80, ТУ 48-0328-21-9), уайт-спирит (ГОСТ 3134-78), диэтиленгликоль (ГОСТ 10138-93), диоксид титана рутильной формы (ГОСТ 9808-84, ТУ 6-34-5762326-10-91), каолин (ГОСТ 19607-74, ГОСТ 19608-84), аэросил марки А-300 (ГОСТ 14922-77), оксид цинка любых отечественных марок, мел природный обогащенный (ГОСТ 12085) и доломит Атемарского месторождения Республики Мордовия.

Акриловая дисперсия «Акрэмос – 101» (ТУ 2241-134-05757593-2000) – производство ОАО «Дзержинское Оргстекло» представляет собой сополимер стирола и акриловых мономеров, полученный эмульсионным методом.

Основные свойства «Акрэмос-101»
Наименование показателей Норма
Внешний вид Молочно-белая жидкость
Массовая доля сухого вещества, % 50±1
рН дисперсии 8±0,5
Система эмульгирования Анионная
Устойчивость к хлористому кальцию Выдерживает испытания
Стабильность к механическому перемешиванию (2500 об/мин) Выдерживает испытания
Способность к введению пигментной пасты Выдерживает испытания
Средний размер частиц, мкм ок. 0,1
Массовая доля остаточного мономера, %, не более 0,1
Минимальная температура пленкообразования,°С +10

«Акрэмос-101» не содержит органических растворителей, продукт относится к 4 классу опасности. Содержащиеся в продукте полимерные частицы легко осаждаются обычными осадителями.

Акриловая дисперсия «Акрэмос – 401» – водная акриловая дисперсия, содержащая 6% основного вещества. По внешнему виду это белая густая жидкость, рН которой равен 8. «Акрэмос – 401» используется в качестве загустителя в водно-дисперсионных красках. Данная дисперсия является неустойчивой при хранении, поэтому ее готовят непосредственно перед применением из дистиллированной воды, «Акрэмос-402» (производство ОАО «Дзержинское Оргстекло»), представляющего собой высококарбоксилированный акриловый сополимер, и раствора аммиака. При этом берут 3,5 части «Акрэмос – 402», 5,7 части дистиллированной воды, тщательно перемешивают и добавляют раствор аммиака до рН 8-8,5.

Биоцид “Гидол” (ТУ 2499-259-05757593-00) – это водная композиция, содержащая 45-55% основного вещества и добавочные компоненты.

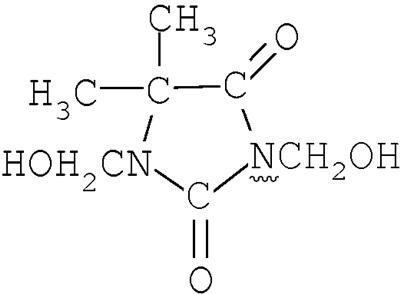

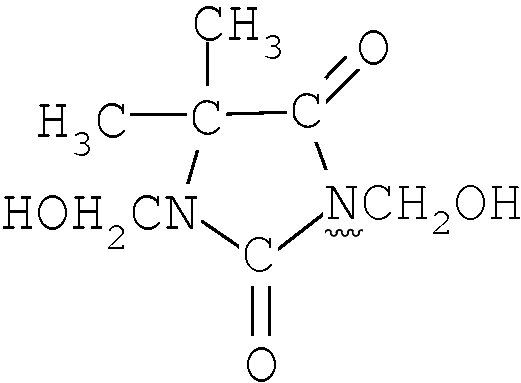

Основное вещество – 1,3-диметилол-5,5-диметилгидантоин «ДМДМГ» (класс диазолонов).

Основное вещество представляет собой формилированное производное 5,5-диметилгидантоина. По внешнему виду представляет собой жидкость белого или слегка желтого цвета без механических примесей, рН водного раствора 6,5-8,0. Хорошо растворим в воде, спиртах, ацетоне, сложных эфирах; не растворим в маслах и жирах. По степени воздействия на организм человека относится к 4 классу опасности.

Нопко NXZ – пеногаситель фирмы “Henkel-Nopco” – противовспениватель для эмульсионных красок, представляет собой смесь алифатических углеводородов и эмульгаторов на основе стирол-бутадиена, акрилатов, поливинил хлорида и его сополимеров, этилен винилацетата, винилиден хлоридов и водорастворимых алкидов. По внешнему виду это мутная жидкость янтарного цвета, имеющая запах минерального масла, в воде эмульгирующаяся.

Технические характеристики пеногасителя Нопко NXZ

Плотность при 25°С (DIN 51757) 0,86-0,91 г/мл
Вязкость при 25°С (Брукфильд) 50-1000 мПа
Содержание воды (метод К.Фишера) 0-0,5%
рН (при 20 г/см3, 20°С) 5,5-7,5
Температура воспламенения >140°С

Технологический процесс изготовления красок состоит из двух этапов: получение пигментной пасты и совмещение ее с пленкообразующей дисперсией.

Приготовление пигментной пасты производят в смесителе с якорной мешалкой. Сначала в смеситель загружают рецептурное количество воды, затем поочередно целевые добавки: диспергирующую добавку (полифосфат натрия или гексаметафосфат натрия), пеногасящую добавку (противовспениватель «Нопко NXZ»), антифриз (диэтиленгликоль), коалесцирующую добавку (уайт-спирит), биоцидную добавку «Гидол» при непрерывном перемешивании. Затем при работающем смесителе добавляют пигмент (диоксид титана рутильной формы), наполнители (мел, или доломит, или их смесь в соотношении 1:1) и структурирующие добавки (оксид цинка, или аэросил, или смесь оксида цинка и каолина в соотношении 1:1) и диспергируют, перемешивая до однородной массы в течение 20-30 минут.

В полученную пигментную пасту загружают пленкообразующее (водную эмульсию сополимера стирола и акриловых мономеров «Акрэмос-101»), перемешивают, затем добавляют загуститель (водный раствор акрилового сополимера «Акрэмос-401») и продолжают размешивание еще 20-30 минут до однородного состояния, после чего краска проверяется на соответствие нормативным требованиям. В случае несоответствия по показателю рН среды (рН должно быть на уровне 8÷9) производится корректировка раствором аммиака.

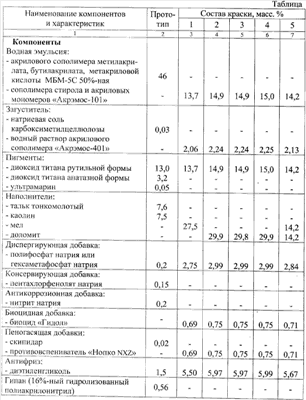

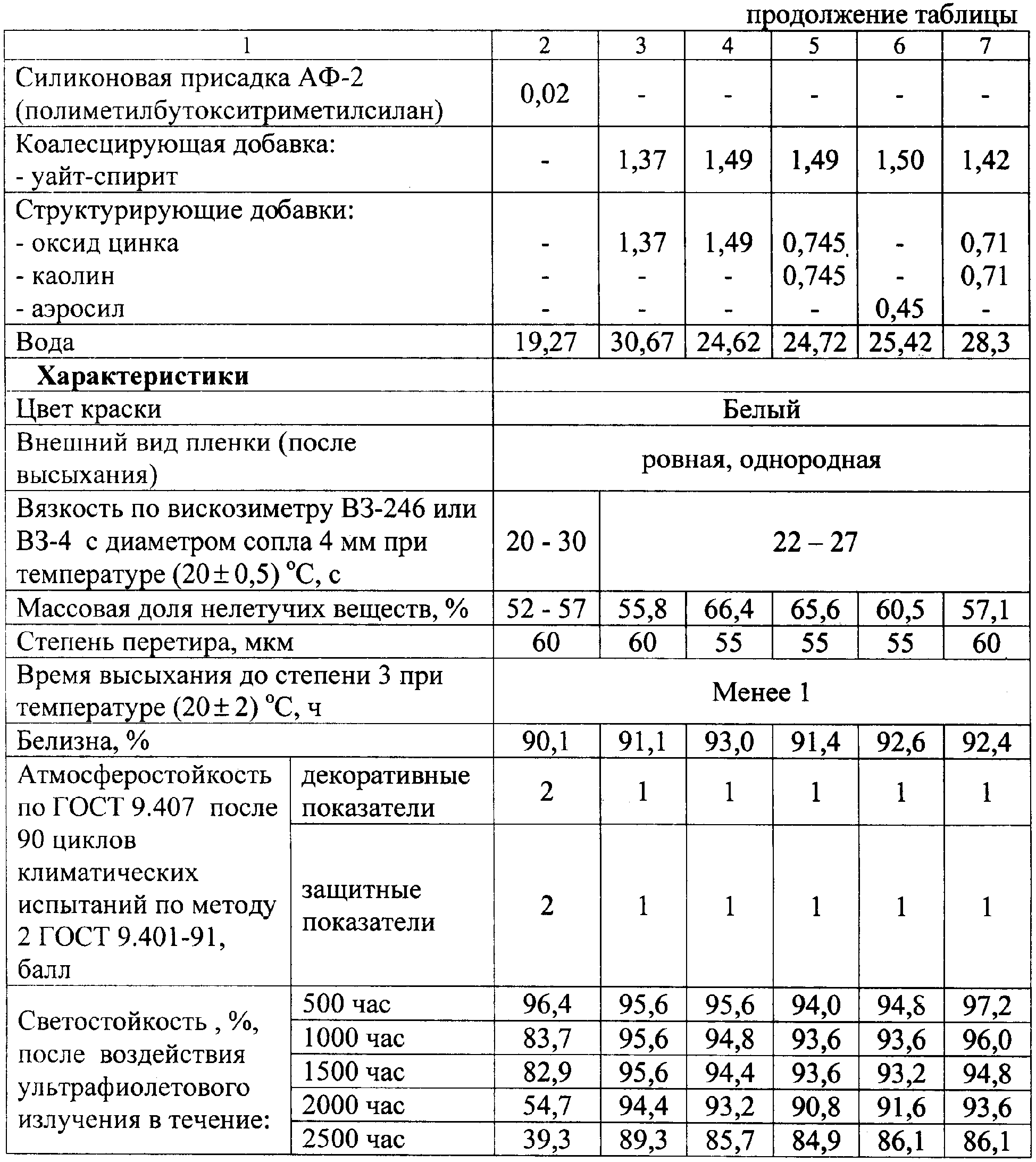

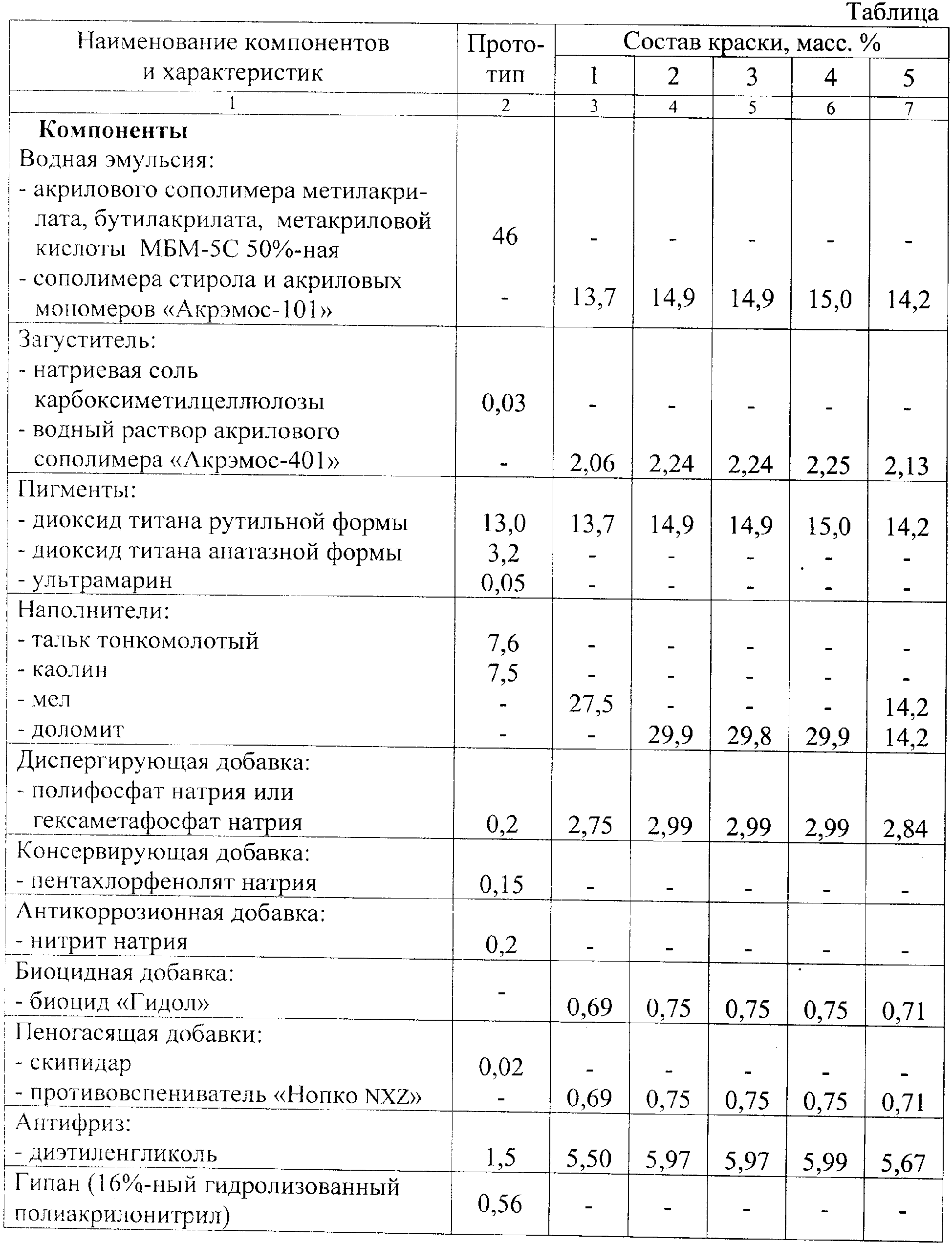

Составы красок и результаты испытаний по определению свойств водно-дисперсионных красок приведены в таблице. Определение свойств красок и покрытий проводили по нормативно-технической документации для ЛКМ: условная вязкость по ГОСТ 21903, степень перетира по ГОСТ 6589, время высыхания до степени 3 при 20°С по ГОСТ 19007, массовая доля нелетучих веществ по ГОСТ 17537, укрывистость по ГОСТ 8784, белизна по ГОСТ 16873, декоративные и защитные характеристики по ГОСТ 9.407-84 после проведения 90 циклов климатических испытаний по методу 2 ГОСТ 9.401, светостойкость по ГОСТ 21903.

По сравнению с известным решением предлагаемый состав водно-дисперсионной краски имеет более высокое значение атмосферостойкости и светостойкости. По уровню прочих характеристик водно-дисперсионная краска не уступает, а по ряду основных показателей превосходит известные решения.

Формула изобретения

Водно-дисперсионная краска, содержащая пленкообразующее, загуститель, пигмент – диоксид титана рутильной формы, наполнитель, диспергирующую добавку – полифосфат натрия или гексаметафосфат натрия, пеногасящую добавку, антифриз – диэтиленгликоль и воду, отличающаяся тем, что она содержит в качестве загустителя водный раствор акрилового сополимера «Акрэмос-401», в качестве наполнителя мел, или доломит, или их смесь в соотношении 1:1, в качестве пеногасящей добавки противовспениватель «Нопко NXZ» и дополнительно биоцидную добавку «Гидол», в качестве коалесцирующей добавки – уайт-спирит, в качестве пленкообразующего – водную эмульсию сополимера стирола и акриловых мономеров «Акрэмос-101» и в качестве структурирующей добавки оксид цинка, или аэросил, или смесь оксида цинка и каолина в соотношении 1:1 при следующем соотношении компонентов, мас.%:

Водная эмульсия сополимера стирола и акриловых мономеров «Акрэмос-101» 13,7-15,0
Водный раствор акрилового сополимера «Акрэмос-401» 2,06-2,25
Диоксид титана рутильной формы 13,7-15,0
Мел, или доломит, или их смесь в соотношении 1:1 14,2-29,9
Полифосфат натрия или гексаметафосфат натрия 2,75-2,99
Биоцидная добавка «Гидол» 0,69-0,75
Уайт-спирит 1,37-1,50
Диэтиленгликоль 5,5-5,99
Противовспениватель «Нопко NXZ» 0,69-0,75
Оксид цинка, или аэросил, или смесь оксида цинка
и каолина в соотношении 1:1 0,45-1,49
Вода остальное

Categories: BD_2348000-2348999
