Патент на изобретение №2348132

(54) УСТРОЙСТВО ДЛЯ РАЗРАВНИВАНИЯ, РЫХЛЕНИЯ И ЗАДЕЛЫВАНИЯ СЛЕДОВ КОЛЕС СЕЛЬСКОХОЗЯЙСТВЕННОГО АГРЕГАТА

(57) Реферат:

Устройство содержит установленные перед колесами трактора бороздообразующие рабочие органы и элементы для рыхления. Бороздообразующие рабочие органы выполнены в виде отвалов с лемехами для двустороннего отваливания почвы. Элементы для рыхления выполнены в виде круговых сегментов с рыхлительными зубьями. Рыхлительные зубья установлены с наружной стороны сегмента. Сегменты установлены выпуклой частью в сторону движения сельскохозяйственного агрегата. Центр сегментов устройства расположен со сдвигом в сторону, противоположную движению сельскохозяйственного агрегата, на величину радиуса сегмента. Такое конструктивное выполнение позволит снизить тяговое сопротивление сельскохозяйственного агрегата, повысить эффективность разравнивания почвы, ее рыхление, получение дружных всходов сельскохозяйственных культур. 4 ил.

Изобретение относится к сельскохозяйственной технике и может быть использовано для рыхления и заравнивания следов колес сельскохозяйственных агрегатов.

Известно устройство для рыхления и заделывания следов трактора, включающее установленные на раме трактора за его колесами брусья с рыхлительными зубьями, а перед колесами на раме трактора установлены дополнительные рабочие органы в виде отвалов с лемехами для двухстороннего отваливания почвы [Su №545277, А01В 37/00, 09.03.77].

Недостатком устройства является конструкция брусьев с рыхлительными зубьями, установленная за колесами трактора, которая не обеспечивает эффективного рыхления почвы и равномерного ее распределения по поверхности, а приводит к образованию гребней.

Технический результат – снижение тягового сопротивления устройства, что равноценно снижению энергетических затрат машинно-тракторного агрегата, обеспечение эффективного рыхления и равномерного распределения почвы по поверхности поля.

Технический результат достигается тем, что в известном устройстве, включающем бороздообразующие рабочие органы, выполненные в виде отвалов с лемехами для двустороннего отваливания почвы, установленные перед колесами трактора, и элементы для рыхления, выполненные в виде круговых сегментов с рыхлительными зубьями, согласно изобретению сегменты выполнены выпуклой частью в сторону движения сельскохозяйственного агрегата, при этом центр сегментов устройства расположен со сдвигом в сторону, противоположную движению сельскохозяйственного агрегата, на величину радиуса сегмента, а рыхлительные зубья установлены с наружной стороны сегмента.

Устройство поясняется чертежами:

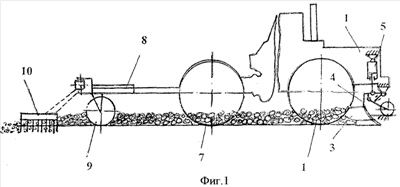

фиг.1 – сельскохозяйственный агрегат, вид сбоку;

фиг.2 – сельскохозяйственный агрегат, вид сверху;

фиг.3 – сечение по А-А на фиг.2;

фиг.4 – сечение по Б-Б на фиг.3.

Устройство содержит установленные перед передними колесами 1 трактора 2 бороздообразующие рабочие органы, выполненные в виде отвалов с лемехами 3. Рабочие органы 3 соединены с трактором шарнирно с помощью механизма 4 и гидроцилиндра 5. Перед рабочими органами установлены копирующие колеса 6. За задними колесами 7 трактора установлено прицепное орудие, содержащее колеса 9 и элементы для рыхления, выполненные в виде круговых сегментов 10, расположенные за колесами прицепного орудия. Радиус сегментов в 2 раза превышает ширину колеса. Сегменты установлены на раме прицепного орудия с возможностью копирования рельефа почвы. С наружной стороны круговых сегментов жестко закреплены рыхлительные зубья 11 и 12, причем по краям сегментов зубья 11 выполнены прямыми круглого сечения с шагом 7,5 см, а в средней части круговых сегментов зубья 12 выполнены прямыми квадратного сечения с шагом 15 см и односторонней заточкой.

Устройство работает следующим образом. При движении сельскохозяйственного агрегата рабочие органы 3 подрезают слой почвы на глубину пахотного горизонта и отваливают ее в стороны с образованием борозд. Колеса 1 и 7 трактора идут по дну борозды, не уплотняя верхний сдвинутый в сторону слой почвы. По этим же бороздам проходят колеса 9 прицепного орудия 8. Расположенные за колесами 9 элементы для рыхления в виде круговых сегментов 10 с помощью зубьев 11 и 12 сваливают почву на дно борозды, разравнивают и рыхлят поверхностный слой почвы.

Предлагаемое устройство снижает тяговое сопротивление сельскохозяйственного агрегата, повышает эффективность разравнивания почвы, ее рыхление, получение дружных всходов сельскохозяйственных культур. Снижение затрат на ГСМ составляет 10…15% по сравнению с прототипом.

Формула изобретения

Устройство для разравнивания, рыхления и заделывания следов колес сельскохозяйственного агрегата, включающее бороздообразующие рабочие органы, выполненные в виде отвалов с лемехами для двустороннего отваливания почвы, установленные перед колесами трактора, и элементы для рыхления, выполненные в виде круговых сегментов с рыхлительными зубьями, отличающееся тем, что сегменты установлены выпуклой частью в сторону движения сельскохозяйственного агрегата, при этом центр сегментов устройства расположен со сдвигом в сторону, противоположную движению сельскохозяйственного агрегата, на величину радиуса сегмента, а рыхлительные зубья установлены с наружной стороны сегмента.

РИСУНКИ
