Патент на изобретение №2347803

(54) РАБОЧАЯ ЖИДКОСТЬ ДЛЯ ГИДРАВЛИЧЕСКИХ СИСТЕМ АВИАЦИОННОЙ ТЕХНИКИ

(57) Реферат:

Использование: в гидравлических системах авиационной техники с диапазоном рабочих температур от минус 60°С до плюс 175°С. Сущность: жидкость содержит в мас.%: 2,6-ди-трет-бутилпаракрезол 0,3-0,5; фенил--нафтиламин 0,2-0,5; трикрезилфосфат 1-3; диоктилсебацинат термостабильный 9,6-19,5; полиальфаолефины с вязкостью 1,7-2,0 мм²/с при 100°С 34-44,3; полиалкилсилоксановую жидкость с вязкостью 14-16 мм²/с при 100°С 9,4-48,1. Технический результат – улучшение термоокислительной стабильности, вязкостных характеристик в области минусовых температур, повышение максимальной рабочей температуры эксплуатации. 2 табл.

Изобретение относится к области рабочих жидкостей для гидравлических систем авиационной техники с диапазоном рабочих температур жидкости в гидравлической системе от минус 60 до +175°С.

Современные рабочие жидкости для гидравлических систем должны обладать следующими характеристиками:

– хорошие вязкостно-температурные свойства в широком диапазоне температур;

– высокая термоокислительная стабильность при максимальной рабочей температуре;

– стабильность вязкости при механо-динамических нагрузках в процессе эксплуатации;

– пожаробезопасность в случае разгерметизации гидравлической системы в аварийных ситуациях (температура вспышки паров жидкости должна быть не ниже 160°С).

В гидравлических системах отечественных самолетов и вертолетов в качестве рабочей жидкости применяется гидравлическое масло АМГ-10 (ГОСТ 6794) на основе глубокодеароматизированной низкозастывающей фракции, получаемой из продуктов гидрокрекинга смеси парафинистых нефтей и состоящей из нафтеновых и изопарафиновых углеводородов. Содержит загущающую и антиокислительую присадки. Рекомендуемый диапазон рабочих температур от минус 60 до +125°С.

Указанное гидравлическое масло АМГ-10 имеет ряд недостатков:

– уменьшение вязкости при эксплуатации в гидравлических системах (до 42%) вследствие механо-химической деструкции молекул вязкостной полимерной присадки, что существенно сокращает ресурс работы масла и снижает надежность работы гидроагрегатов;

– низкая температура вспышки.

Наиболее близкой по составу и назначению является рабочая жидкость для гидравлических систем авиационной техники (патент RU 2275418 С1), где в качестве основы применяются, мас.%: диоктилсебацинат 9,9-10,1, полиэтилсилоксановая жидкость с вязкостью 44-49 мм²/с при 20°С 17-23, полиальфаолефины с вязкостью 1,7-2,0 мм²/с при 100°С 25-32, полиальфаолефины с вязкостью 3,7-4,3 мм²/с при 100°С до 100. Характеристики масла: кинематическая вязкость при минус 50°С 1540-3712 мм²/с, исследование термоокислительной стабильности проводили при 135°С.

Использование заявленного состава обеспечивает улучшение вязкостных характеристик в области минусовых температур, повышение максимальной рабочей температуры эксплуатации и термоокислительной стабильности.

Указанный технический результат достигается тем, что рабочая жидкость, содержащая 2,6-ди-трет-бутилпаракрезол, фенил--нафтиламин, трикрезил-фосфат, в качестве основы содержит диоктилсебацинат термостабильный, фракцию полиальфаолефинов с вязкостью 1,7-2,0 мм²/с при 100°С и полиалкилсилоксановую жидкость с вязкостью 14-16 мм²/с при 100°С при следующем соотношении компонентов, мас.%:

Технология приготовления жидкости включает следующие этапы:

– приготовление основы путем смешения диоктилсебацината, полиальфаолефинов и полиалкилсилоксановой жидкости в указанных соотношениях и смешение их при 50-80°С в течение не менее 0,5 часа;

– добавление в основу антиокислительных присадок и перемешивание при 60-80°С в течение не менее 0,5 часа до полного растворения присадок;

– добавление в приготовленную смесь противоизносной присадки и перемешивание при 60-80°С в течение не менее 0,5 часа;

– охлаждение и фильтрация полученной жидкости.

В соответствии с указанной технологией приготовлены образцы жидкости, рецептуры которых представлены в таблице 1.

Для приготовления образцов использовались: 2,6-ди-трет-бутилпаракрезол (Агидол-1) ТУ 38.5901237-90; фенил-а-нафтиламин (Неозон «А») ТУ 6-14-202-74; трикрезилфосфат (ТКФ) ГОСТ 5728; синтолюкс L-132 (диоктилсебацинат термостабильный) СТО 57175009-004-2007; полиальфаолефины с вязкостью 1,7-2,0 мм²/с при 100°С; полиалкилсилоксановая жидкость с вязкостью 14-16 мм²/с при 100°С.

Таблица 1
Составы образцов рабочей жидкости
№ п/п	Наименование компонента	Содержание компонента, мас.%
		Обр.1	Обр.2	Обр.3	Обр.4
1	2	3	4	5	6
1	Фенил--нафтиламин	0,2	0,3	0,4	0,5
2	2,6-дитрет.бутилпаракрезол	0,3	0,4	0,5	0,4
3	Трикрезилфосфат	1,0	2,0	3,0	2,0
4	Диоктилсебацинат термостабильный	14,8	19,5	9,6	9,7
5	Полиальфаолефины
	с вязкостью 1,7-2,0 мм2/с при 100°С	44,3	34,0	38,4	43,7
6	Полиалкилсилоксановая жидкость
	с вязкостью 14-16 мм2/с при 100°С	39,4	43,8	48,1	43,7

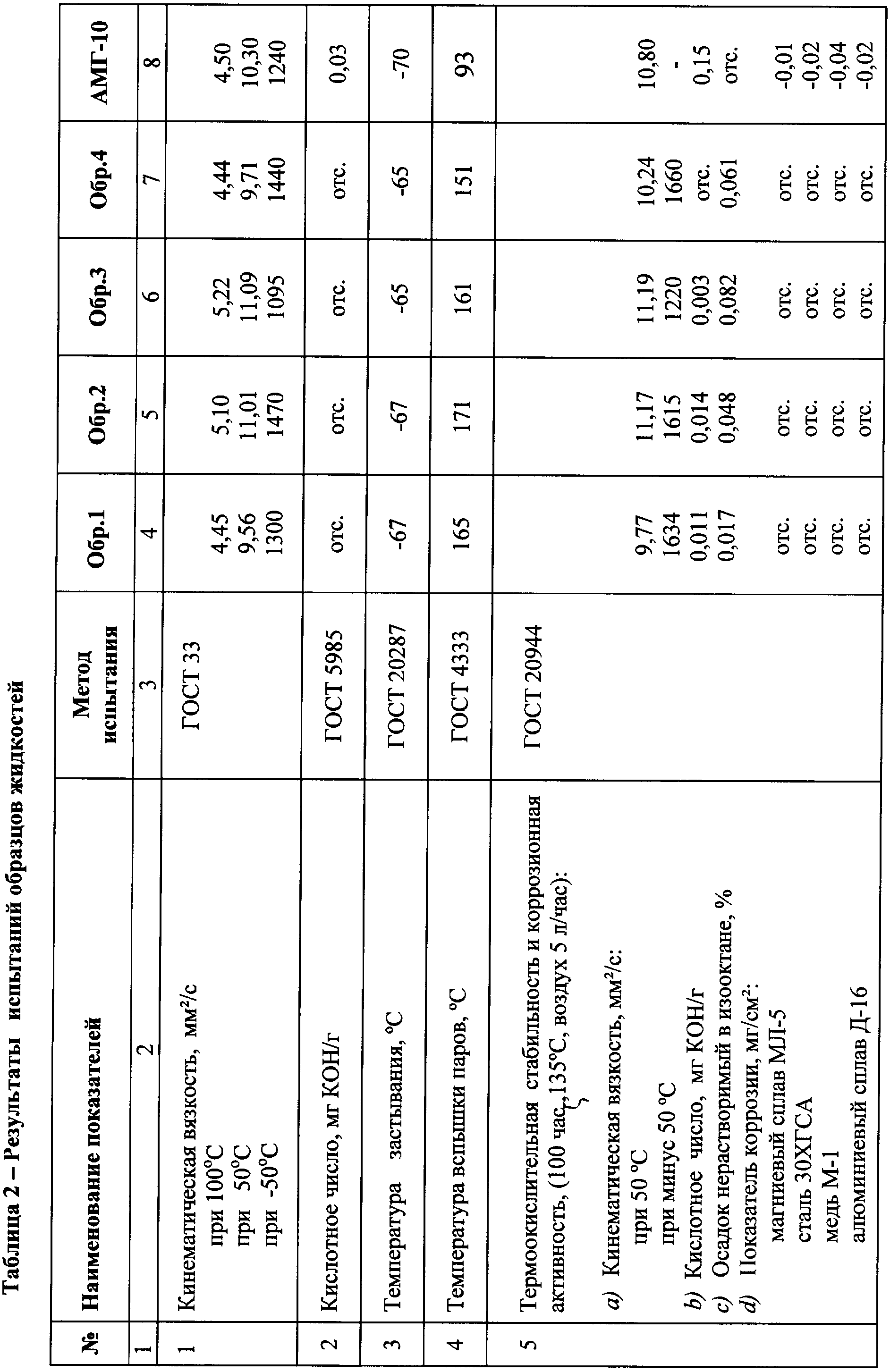

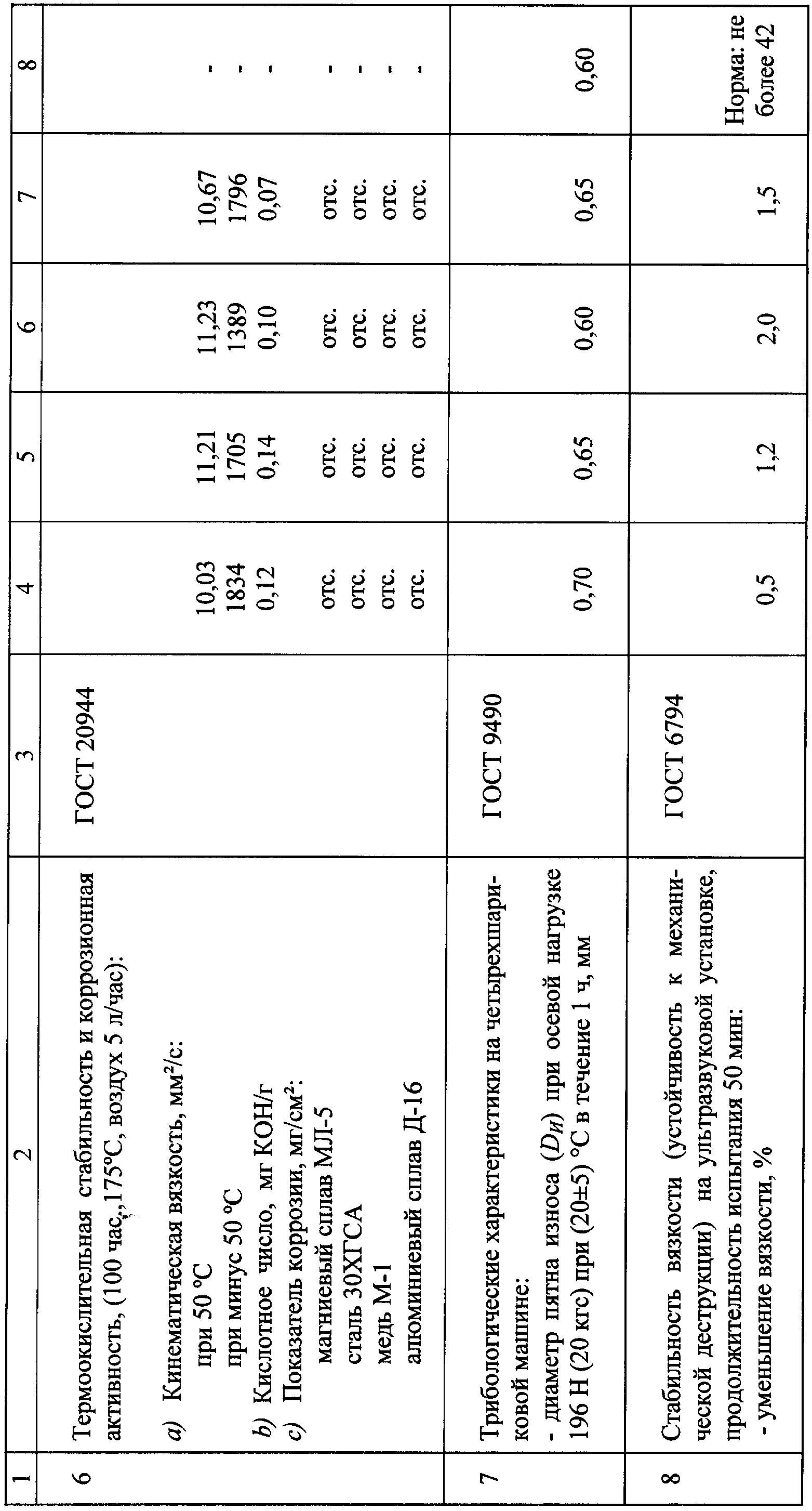

Образцы испытаны по основным показателям, оценка которых является обязательной при квалификационных испытаниях рабочих жидкостей для гидравлических систем авиационной техники (Комплекс методов квалификационной оценки рабочих жидкостей для гидравлических систем самолетов и вертолетов, утвержден Межведомственной комиссией по допуску к производству и применению топлив, масел, смазок и специальных жидкостей при Госстандарте России 21 ноября 1996 г., протокол №4). Сравнительные данные, полученные при исследовании образцов предлагаемой жидкости и жидкости по прототипу, приведены в таблице 2.

Как видно из таблицы 2, использование заявленного состава позволяет улучшить вязкостные характеристики в области минусовых температур, повысить максимальную рабочую температуру эксплуатации и термоокислительную стабильность.

Из результатов испытаний видно, что состав по изобретению по характеристикам вязкости при температуре минус 50°С (п.1, табл.2) не превышает значения 1470 мм²/с, кислотное число при испытании на термоокислительную стабильность при 135°С не превышает значения 0,014 мг КОН/г, при 175°С – значения 0,14 мг КОН/г, кинематическая вязкость при минус 50°С после окисления при 135°С не превышает 1660 мм²/с (п.5, табл.2), после окисления при 175°С не превышает 1834 мм²/с (п.6, табл.2). Благодаря отсутствию в составе загущающей присадки уменьшение кинематической вязкости после озвучивания не превышает 2,0% (п.9, табл.2).

Формула изобретения

Рабочая жидкость для гидросистем авиационной техники, содержащая 2,6-ди-трет-бутилпаракрезол, фенил--нафтиламин, трикрезилфосфат, отличающаяся тем, что в качестве компонентов основы содержит диоктилсебацинат термостабильный, фракцию полиальфаолефинов с вязкостью 1,7-2,0 мм²/с при 100°С и полиалкилсилоксановую жидкость с вязкостью 14-16 мм²/с при 100°С при следующем соотношении компонентов, мас.%:

2,6-ди-трет-бутилпаракрезол	0,3-0,5
фенил--нафтиламин	0,2-0,5
трикрезилфосфат	1,0-3,0
диоктилсебацинат термостабильный	9,6-19,5
полиальфаолефины с
вязкостью 1,7-2,0 мм2/с при 100°С	34,0-44,3
полиалкилсилоксановая жидкость
с вязкостью 14-16 мм2/с при 100°С	39,4-48,1
