Патент на изобретение №2347627

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2347627 (13) C1
(51) МПК

B06B1/16 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2010 – действует

(21), (22) Заявка: 2007136688/28, 04.10.2007

(24) Дата начала отсчета срока действия патента:

04.10.2007

(46) Опубликовано: 27.02.2009

(56) Список документов, цитированных в отчете о
поиске:
SU 1664412 A1, 23.07.1991. SU 159319 A1, 01.01.1963. SU 1499137 A1, 07.08.1989. RU 99114084 A, 27.04.2001. GB 838072 A, 22.06.1960.

Адрес для переписки:

456205, Челябинская обл., г. Златоуст, ул. С. Разина, 17-77, ООО “Гранулятор”

(72) Автор(ы):

Сергеев Сергей Васильевич (RU),
Решетников Борис Александрович (RU),
Закиров Родион Габитович (RU),
Гордеев Евгений Николаевич (RU),
Сергеев Юрий Сергеевич (RU)

(73) Патентообладатель(и):

ООО “Гранулятор” (RU)

(54) СПОСОБ ВОЗБУЖДЕНИЯ КОЛЕБАНИЙ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение относится к вибрационной технике и может быть использовано в вибрационных машинах, применяемых в различных отраслях промышленности. Сущность изобретения заключается в том, что в способе возбуждения колебаний, согласно изобретению, еще одно тело вращения сопрягают с контртелом имеющегося тела, затем эти тела посредством жесткой кинематической связи с одинаковыми угловыми скоростями одновременно обкатывают по их собственным замкнутым траекториям, каждая из которых имеет поворотную симметрию вокруг оси симметрии своей траектории. Для осуществления вышеуказанного способа предлагается устройство возбуждения колебаний, содержащее корпус, размещенный в нем с возможностью качания и вращения ротор в виде стержня со сменной тарелкой, взаимодействующий с ним привод вращения, регулируемый элемент и плоский шлицевый вкладыш, которое снабжено, по крайней мере, еще одним таким же ротором, причем роторы снабжены общим реверсивным приводом, а общий плоский шлицевый вкладыш, взаимодействующий с тарелками роторов, снабжен двумя степенями подвижности в плоскости, перпендикулярной осям последних. Технический результат – повышение эффективности использования вибрационных машин, которая заключается в расширении возможности регулирования формы и параметров возбуждаемых колебаний и обеспечении условий для синхронизации колебаний вращаемых тел. 2 н.п. ф-лы, 21 ил.

Текст описания приведен в факсимильном виде.

Формула изобретения

1. Способ возбуждения колебаний, заключающийся в том, что тело вращения сопрягают с контртелом тарированной силой прижима и обкатывают его по замкнутой траектории, имеющей поворотную симметрию вокруг оси симметрии траектории, отличающийся тем, что, по крайней мере, еще одно тело вращения сопрягают с контртелом имеющегося тела, затем эти тела посредством жесткой кинематической связи с одинаковыми угловыми скоростями одновременно обкатывают по их собственным замкнутым траекториям, каждая из которых имеет поворотную симметрию вокруг оси симметрии своей траектории.

2. Устройство для возбуждения колебаний, содержащее корпус, размещенный в нем с возможностью качания и вращения ротор в виде стержня со сменной тарелкой, взаимодействующий с ним привод вращения, регулируемый упругий элемент и плоский шлицевый вкладыш, отличающееся тем, что оно дополнительно снабжено, по крайней мере, еще одним таким же ротором, причем роторы снабжены общим реверсивным приводом, а общий плоский шлицевый вкладыш, взаимодействующий с тарелками роторов, снабжен двумя степенями подвижности в плоскости, перпендикулярной осям последних.

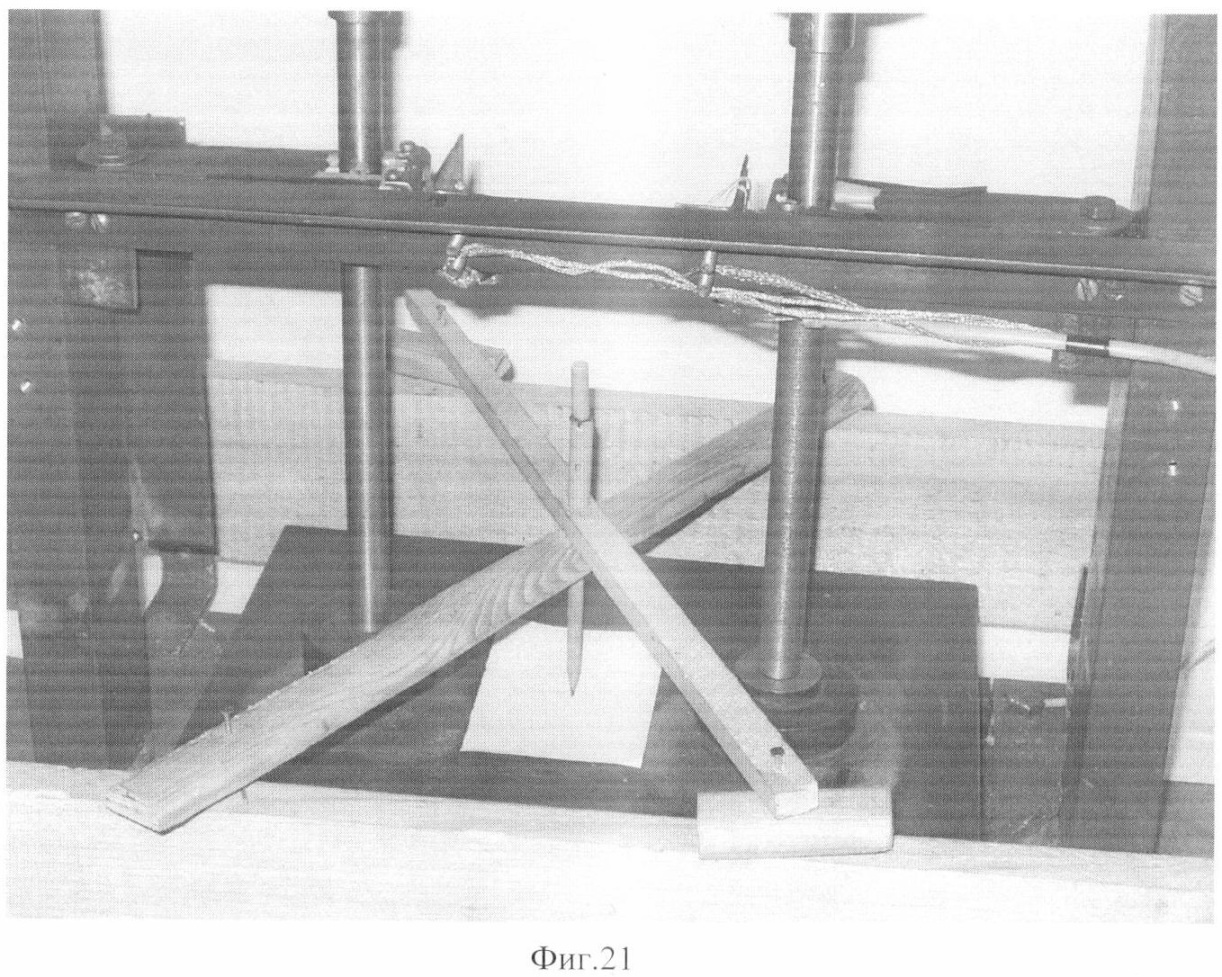

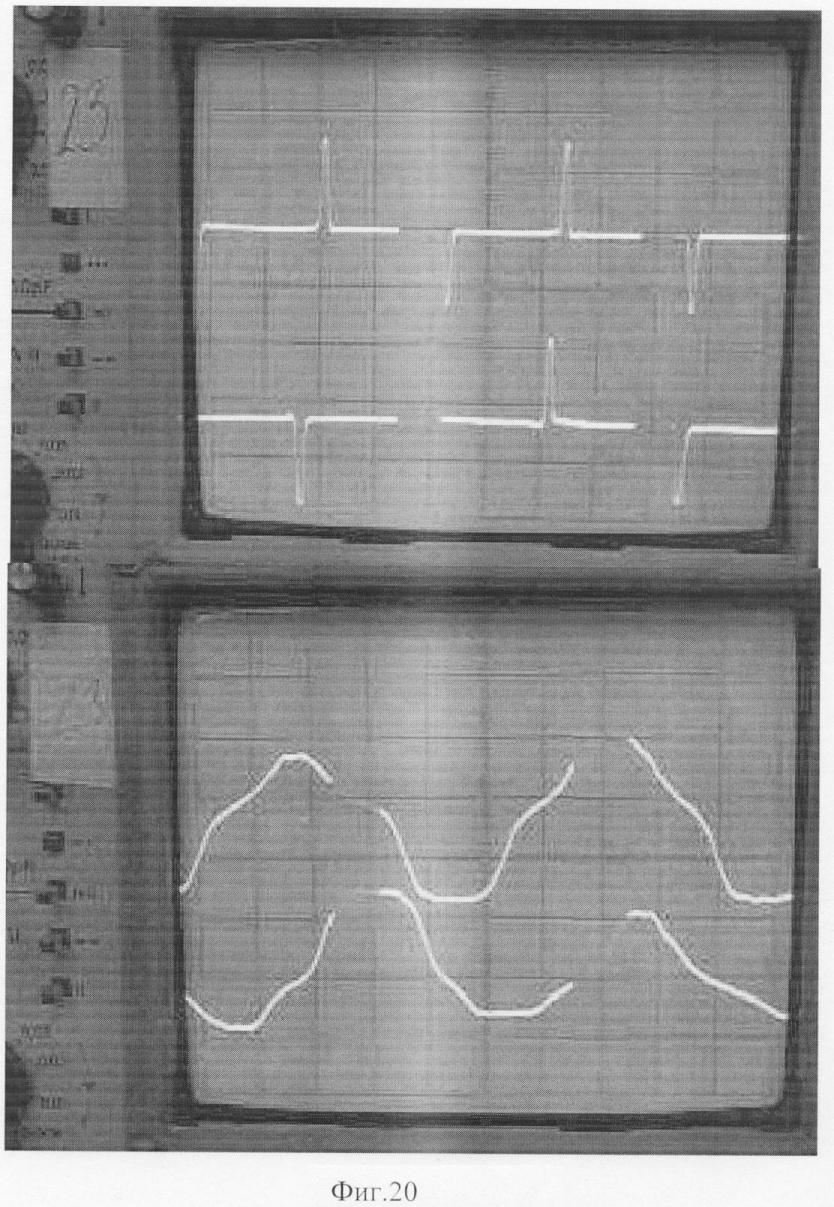

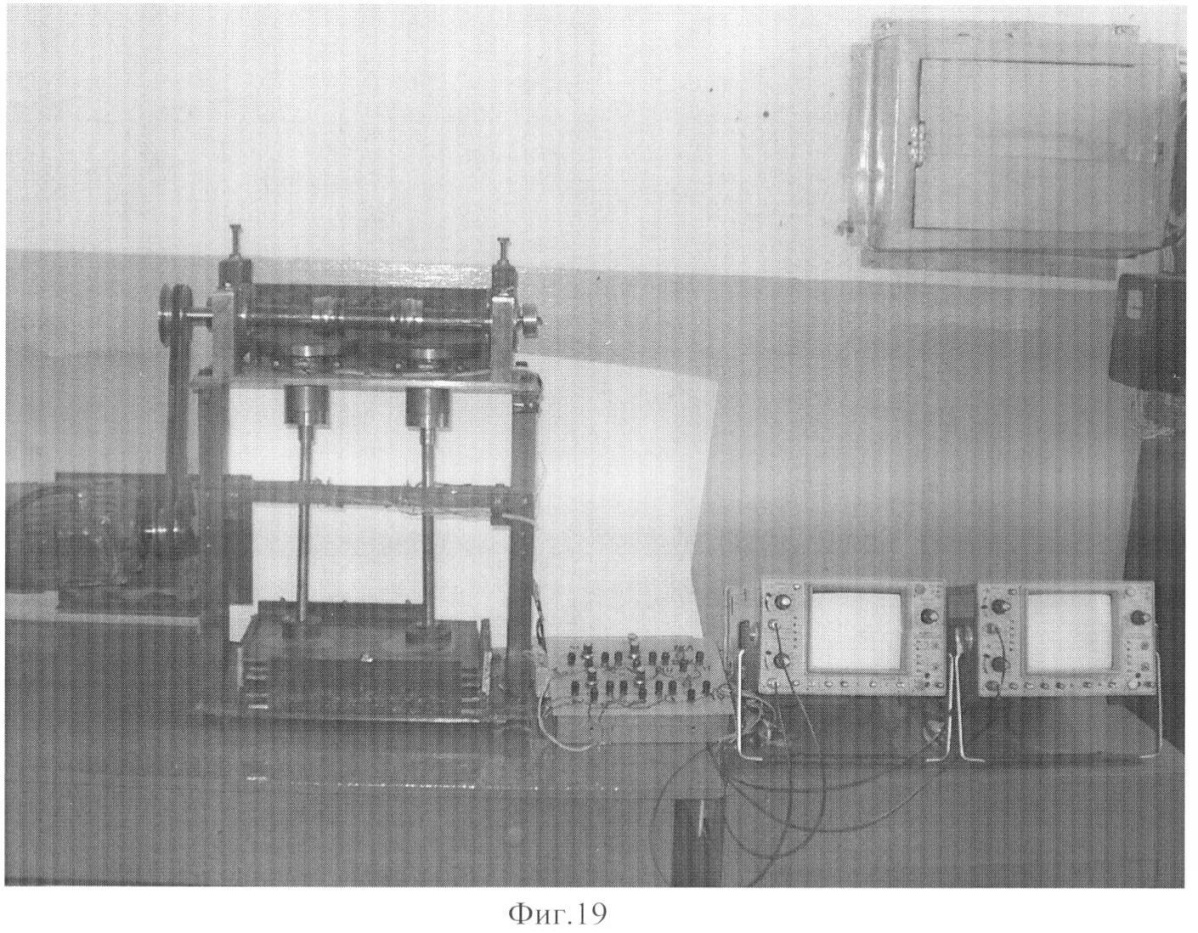

РИСУНКИ
