Патент на изобретение №2347626
|
||||||||||||||||||||||||||
(54) ОПТИЧЕСКИЙ СПОСОБ ОПРЕДЕЛЕНИЯ КАЧЕСТВА РАСПЫЛИВАНИЯ ЖИДКОСТИ РАСПЫЛИТЕЛЕМ
(57) Реферат:
Изобретение может быть использовано в экспериментальной гидродинамике аэродисперсных потоков для определения качества распыливания топлива при безмоторных испытаниях элементов топливной аппаратуры, в частности распылителя. Способ включает сравнение регистрируемого показателя излучения аэродисперсного потока жидкости исследуемого распылителя и соответствующего показателя эталонного распылителя. Предварительно аэродисперсный поток жидкости распыливают между плоскостью предмета и цифровой или видеокамерой, в плоскости предмета устанавливают тест-объект с темными и светлыми концентрическими окружностями и фокусируют его изображение в плоскости прибора с зарядовой связью цифровой или видео камеры, и регистрируют показатель излучения. В качестве регистрируемого показателя излучения используют контраст в изображении тест-объекта для исследуемого распылителя, а в качестве эталонного показателя – контраст в изображении тест-объекта для эталонного распылителя. Существенно повышается точность качества распыливания жидкости распылителем и снижается стоимость реализации способа. 3 ил.
Изобретение относится к экспериментальной гидродинамике аэродисперсных потоков и может быть использовано для определения качества распыливания топлива при безмоторных испытаниях элементов топливной аппаратуры, в частности распылителя. Известен способ определения дисперсности распыливания жидкости распылителем, основанный на явлении рассеяния плоской монохроматической волны света каплями аэродисперсного потока, заключающийся в многократной регистрации и усреднении интенсивности излучения, рассеянного в малых углах распыленной жидкостью при прохождении лазерного луча через отверстия в стенках светонепроницаемой камеры впрыска поперек направления впрыска распыленной жидкости (Ю.Ф.Дитякин. Распыливание жидкости/ Л.А.Клячко, Б.В.Новиков, В.И.Ягодкин. – М.: Машиностроение, 1977. – С.187-189). Недостатком способа является невозможность его применения для аэродисперсных потоков из-за усреднения показателя дисперсности распыливания жидкости распылителем в различных фазах развития нестационарной струи и низкие функциональные возможности определения дисперсности распыливания жидкости распылителем в объеме аэродисперсного потока из-за необходимости проведения многократных измерений в различных направлениях сечения анализируемого объема аэродисперсною потока. Также известен способ проверки функции распыливания распылителя, заключающийся в сравнении регистрируемого показателя излучения аэродисперсного потока жидкости исследуемого распылителя и соответствующего показателя эталонного распылителя. В качестве показателя излучения исследуемого распылителя используют контрастность изображения поверхности детекторной пластины, на которую производят однократное напыление, полученную от камеры. Соответствующий показатель излучения эталонного распылителя получают предварительно (Заявка JP В №61-51730, МКИ4 G01М 19/00, В05В 1/00). Недостатками данного способа являются низкая точность вследствие появления дополнительных погрешностей, возникающих из-за разрушений структуры аэродисперсного потока, создаваемых детекторной пластиной, вносимой в исследуемый поток; субъективность определения соответствия исследуемого распылителя эталонному распылителю и отсутствие возможности применения для определения качества распыливания в разных фазах развития аэродисперсных потоков жидкости из-за того, что на детекторной пластине остаются частицы жидкости в течение всего цикла распыливания; отсутствие оперативности определения соответствия исследуемого распылителя эталонному распылителю вследствие узких технологических возможностей, обусловленных необходимостью подготовки поверхности детекторной пластины перед каждым циклом распыливания. Наиболее близким к предлагаемому изобретению (прототипом) является способ определения качества распыливания жидкости распылителем, заключающийся в сравнении регистрируемого показателя излучения аэродисперсного потока жидкости исследуемого распылителя и соответствующего показателя эталонного распылителя. В качестве показателей излучения просвечиваемого стробированием аэродинамического потока жидкости используют отношение средних интенсивностей отраженного от аэродисперсного потока жидкости и прошедшего аэродисперсный поток жидкости излучения для исследуемого распылителя и отношение средних интенсивностей отраженного от аэродисперсного потока жидкости излучения и прошедшего аэродисперсный поток жидкости излучения для эталонного распылителя (патент RU 2183509,МПК7 В05В 1/00, В05В 12/00). Основным недостатком данного способа является то, что аэродисперсный поток жидкости лежит в плоскости предмета двух видеокамер, поэтому чтобы объем аэродисперсного потока жидкости не влиял на качество изображения в плоскости изображения, то есть в плоскости фотоприемников, видеокамеры должны обеспечивать большую глубину резкости, которая достигается малыми увеличениями объектива видеокамер, а малое увеличение создает малое изображение размеров аэродисперсного потока жидкости в плоскости фотоприемника. Кроме того, малые изменения угла оси распыла аэродисперсного потока жидкости ведут к большим изменениям интенсивностей излучения отраженного от аэродисперсного потока жидкости и прошедшего через аэродисперсный поток жидкости. В конечном итоге эти факторы приводят к большой погрешности измерений. Применение двух телевизионных камер также приводит к увеличению погрешности измерений, а также и к увеличению стоимости данного способа. Предлагаемый оптический способ решает задачу повышения точности качества распыливания жидкости распылителем и снижение стоимости реализации способа. Указанная задача решается тем, что в оптическом способе определения качества распыливания жидкости распылителем путем сравнения регистрируемого показателя излучения аэродисперсного потока жидкости исследуемого распылителя и соответствующего показателя эталонного распылителя согласно изобретению предварительно аэродисперсный поток жидкости распыливают между плоскостью предмета и цифровой или видеокамерой. В плоскости предмета устанавливают тест-объект с темными и светлыми концентрическими окружностями и фокусируют его изображение в плоскости прибора с зарядовой связью (ПЗС) цифровой или видеокамеры, и регистрируют показатель излучения. В качестве регистрируемого показателя излучения используют контраст в изображении тест-объекта для исследуемого распылителя, а в качестве эталонного показателя – контраст в изображении тест-объекта для эталонного распылителя, значения которых определяют по следующим выражениям:
где Сис – контраст в изображении тест-объекта для исследуемого распылителя; n,p – количество заданных сечений в изображении тест-объекта; Emaxij – максимальная освещенность изображения тест-объекта в точке с координатами (i,j) для исследуемого распылителя; Emaxij – минимальная освещенность в изображении тест-объекта в точке с координатами (i,j) для исследуемого распылителя,

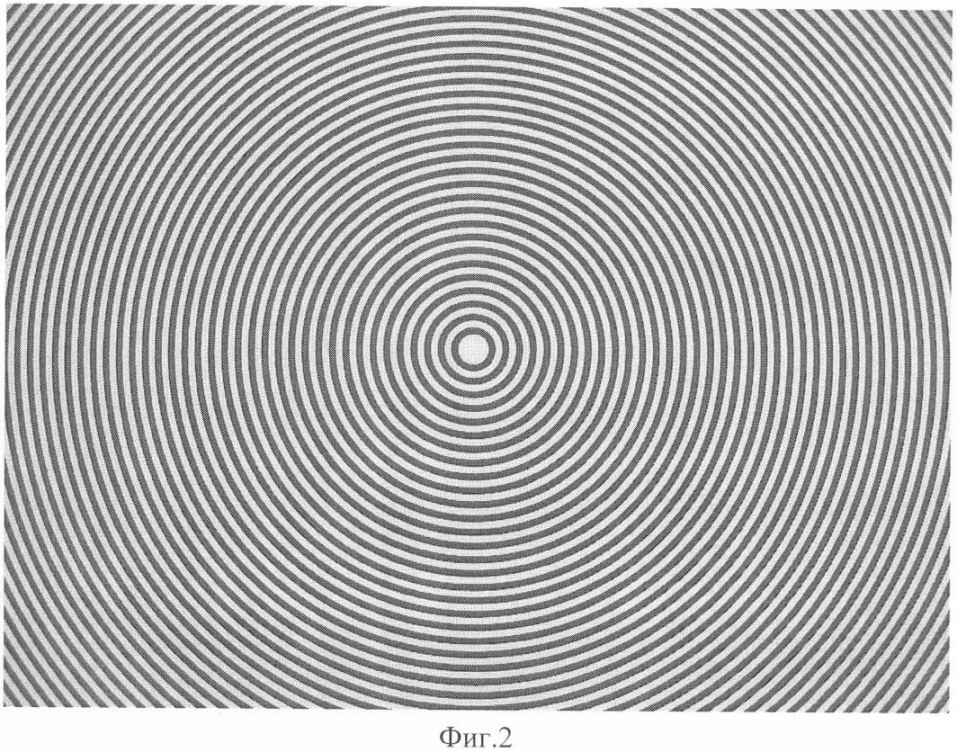

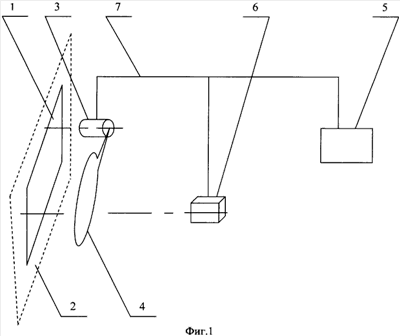

где Сэт – контраст в изображении тест-объекта для эталонного распылителя; n,p – количество заданных сечений в изображении тест-объекта; Emaxij – максимальная освещенность в изображении тест-объекта в точке с координатами (i,j) для эталонного распылителя; Emaxij – минимальная освещенность в изображении тест-объекта в точке с координатами (i,j) для эталонного распылителя. Повышение точности достигается тем, что объект исследования помещают между плоскостью предмета и цифровой или видеокамерой. В плоскости предмета устанавливают тест-объект и фокусируют его изображение в плоскости ПЗС цифровой или видеокамеры. Настройка системы тест-объект – камера остается неизменной. Объект исследования представляет аэродисперсный поток жидкости, через которую проходит световой поток, отраженный от тест – объекта. Контраст в изображение тест-объекта зависит от свойств среды: величины капель, их количества и однородности. Предлагаемый способ определения качества распыливания жидкости распылителем поясняется чертежами, где на фиг.1 изображена схема устройства для определения качества распыливания жидкости распылителем, реализующего этот способ; на фиг.2 представлен общий вид тест-объекта с темными и светлыми концентрическими окружностями, на фиг.3 – часть тест-объекта. Кроме того, на фиг.3 дополнительно показано следующее: а – ширина светлого кольца тест-объекта, мм. А – расстояние между центрами светлых колец тест-объекта, мм. Устройство для определения качества распыливания жидкости распылителем, реализующее предложенный способ, снабжено тест-объектом 1, установленным в плоскости предмета 2, с темными и светлыми концентрическими окружностями, центр которого совпадает с осью симметрии исследуемого распылителя 3, формирующего аэродисперсный поток 4 жидкости, блоком сравнения 5, выполняющим функцию сравнения контрастов, получаемых от исследуемого распылителя 3, и контраста эталонного распылителя, цифровой или видеокамеры 6. Исследуемый распылитель 3, цифровая или видеокамера 6 и блок сравнения 5 связаны электрической схемой 7. Концентрические кольца тест-объекта имеют коэффициент заполнения К

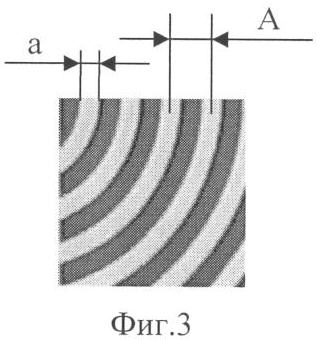

где а – ширина светлого кольца тест-объекта, мм; А – расстояние между центрами светлых колец тест-объекта, мм. Способ определения качества распыливания жидкости распылителем осуществляется следующим образом. Предварительно аэродисперсный поток 4 жидкости распыливают между плоскостью предмета 2 и цифровой или видеокамерой 6. В плоскости предмета 2 устанавливают тест-объект 1 с темными и светлыми концентрическими окружностями и фокусируют его изображение в плоскости ПЗС цифровой или видеокамеры 6. Световой поток, отражаясь от тест-объекта 1 и проходя через аэродисперсный поток 4, формирует изображение тест-объекта 1 на ПЗС цифровой или видеокамеры 6, сигнал с которой передается на блок сравнения 5. Регистрируют показатель излучения, в качестве которого используют контраст в изображении тест-объекта 1 для исследуемого распылителя 3. Значение контраста в изображении тест-объекта 1 для исследуемого распылителя 3 определяют в соответствии с выражением (1), а значение контраста в изображении тест-объекта 1 для эталонного распылителя определяют в соответствии с выражением (2). При этом контраст в изображении тест-объекта 1 по выражению (2) определяют заранее. Сравнение контрастов для исследуемого и эталонного распылителей производят в соответствии с выражением:
По последующему сравнению контрастов исследуемого и эталонного распылителей в соответствии с выражением (3) судят о качестве распыливания жидкости исследуемым распылителем и соответствии исследуемого распылителя эталонному распылителю. Таким образом, использование предлагаемого изобретения позволяет решить проблему повышения точности и снижения стоимости.
Формула изобретения
Оптический способ определения качества распыливания жидкости распылителем путем сравнения регистрируемого показателя излучения аэродисперсного потока жидкости исследуемого распылителя и соответствующего показателя эталонного распылителя, отличающийся тем, что предварительно аэродисперсный поток жидкости распыливают между плоскостью предмета и цифровой или видеокамерой, в плоскости предмета устанавливают тест-объект с темными и светлыми концентрическими окружностями и фокусируют его изображение в плоскости прибора с зарядовой связью цифровой или видеокамеры, и регистрируют показатель излучения, в качестве регистрируемого показателя излучения используют контраст в изображении тест-объекта для исследуемого распылителя, а в качестве эталонного показателя – контраст в изображении тест-объекта для эталонного распылителя, значения которых определяют по следующим выражениям:
где Сис – контраст в изображении тест-объекта для исследуемого распылителя; n,p – количество заданных сечений в изображении тест-объекта; Emaxij – максимальная освещенность изображения тест-объекта в точке с координатами (i,j) для исследуемого распылителя; Eminij – минимальная освещенность в изображении тест-объекта в точке с координатами (i,j) для исследуемого распылителя,
где Сэт – контраст в изображении тест-объекта для эталонного распылителя; n, р – количество заданных сечений в изображении тест-объекта; Emaxij – максимальная освещенность в изображении тест-объекта в точке с координатами (i,j) для эталонного распылителя; Eminij – минимальная освещенность в изображении тест-объекта в точке с координатами (i,j) для эталонного распылителя.
РИСУНКИ
|
||||||||||||||||||||||||||
0,5. Коэффициент заполнения К (см. Якушенков Ю.Г. Теория и расчет оптико-электронных приборов/ Ю.Г.Якушенков. – Изд. 4-е, перераб. и доп. – М.: Логос, 1999. – С.239) определяется по формуле:
