Патент на изобретение №2347364

(54) ОПРЫСКИВАТЕЛЬ

(57) Реферат:

Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для поверхностного внесения жидких средств химизации, может быть использовано при подкормке сельскохозяйственных культур жидкими минеральными удобрениями, обработке их пестицидами, регуляторами роста и т.д. Опрыскиватель включает раму, емкость для рабочего раствора, насос, вентилятор, жидкостную магистраль высокого давления с форсунками, воздухопровод высокого давления с регулируемыми отверстиями для выхода воздушно-жидкостной смеси. Жидкостные форсунки расположены внутри верхней камеры воздухопровода, разделенного в продольном направлении на две камеры. Выходные отверстия выполнены с регулируемым сечением и расположены в нижней камере. Задача изобретения – повышение качества опрыскивания, снижение трудоемкости работ. 2 ил.

Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для поверхностного внесения жидких средств химизации, может быть использовано при подкормке сельскохозяйственных культур жидкими минеральными удобрениями, обработке их пестицидами, регуляторами роста и т.д.

Известна штанга опрыскивателя по RU 2219769 С2, 7 А01М 7/00, А01С 23/00, 27.12.2003, в которой для изменения ширины захвата используют две консоли в виде пневматически напряженных мягких раскладных оболочек. Недостатком данной конструкции является невозможность создания мелкодисперсного состояния капель жидкости.

Наиболее близким аналогом является устройство по SU 1222235 A, 4 А01М 7/00, 07.04.1986 “Машина для опрыскивания полей”, которая включает раму, бак, насос, пневматические консоли, снабженные воздушными форсунками, установленными над жидкостными форсунками. Недостаток данной конструкции заключается в том, что скорость выходящей из форсунок воздушной струи снижается вследствие сопротивления наружного воздуха. По причине недостаточного воздействия струи воздуха не обеспечивается дробление капель и мелкодисперсный распыл жидкости. Поэтому происходит неравномерное распределение препарата по листьям и стеблям растений или на поверхности почвы. Некачественное опрыскивание приводит к увеличению затрат препарата, труда и средств.

Задача предложенного технического решения – повышение качества опрыскивания, снижение трудоемкости и стоимости работ на данной операции.

Поставленная задача решается за счет того, что жидкостные форсунки расположены внутри воздухопровода высокого давления, разделенного в продольном направлении на две камеры, а выходные отверстия в нем выполнены с регулируемым сечением.

Предлагаемое изобретение будет понято из следующего описания и приложенных чертежей.

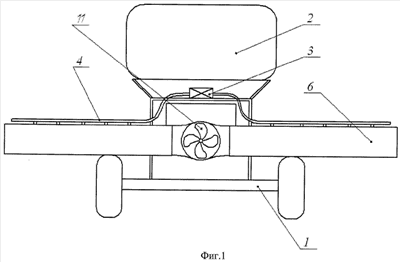

На фиг.1 приведен опрыскиватель, общий вид. На фиг.2 – воздухопровод с поперечным сечением.

Предлагаемый опрыскиватель (фиг.1) содержит раму 1, на которой закреплена емкость 2 для рабочего раствора, насос 3, жидкостную магистраль высокого давления 4 с жидкостными форсунками 5. Для лучшего распыления жидкости и перемешивания ее частиц с потоком воздуха, жидкостные форсунки 5 выполнены с возможностью порционной подачи препарата. Количество форсунок определено в зависимости от полной дозы внесения и требуемой степени распыливания. Форсунки 5 расположены внутри воздухопровода высокого давления 6, который разделен в продольном направлении перегородкой 7 на две камеры – верхнюю 8 и нижнюю 9, соединенных между собой на одном конце воздухопровода (фиг.2). Для получения различной скорости выхода туманообразной смеси в зависимости от обрабатываемого объекта и скорости ветра выходные отверстия 10 нижней камеры 9 выполнены с регулируемым сечением. Воздухопровод высокого давления 6 соединен с вентилятором 11.

Опрыскиватель работает следующим образом.

Рабочий раствор закачивают насосом 3 из емкости 2 в жидкостную магистраль 4 высокого давления. Через жидкостные форсунки 5 рабочий раствор распыляют в верхнюю камеру воздухопровода высокого давления 6 (фиг.2). Одновременно вентилятором 11 создают поток воздуха в воздухопроводе высокого давления 6 и разбивают капли рабочего раствора на мельчайшие частицы в верхней камере 8, в результате чего получают мелкодисперсную туманообразную смесь. Приготовленную мелкодисперсную смесь подают в нижнюю камеру 9 и через отверстия с регулируемым сечением 10 в воздухопроводе высокого давления направляют на обрабатываемый объект (фиг.2).

Применение предлагаемого опрыскивателя обеспечивает лучшую обработку растений с обеих сторон листьев, что позволяет вести более эффективную борьбу с насекомыми, сорняками и болезнями и на 15-20% повышает урожайность сельскохозяйственных культур. Кроме того, это позволяет экономить 30-40% химикатов, а производительность труда возрастает на 15-20%.

Формула изобретения

Опрыскиватель, содержащий раму, емкость для раствора, насос, жидкостную магистраль высокого давления с форсунками, воздухопровод высокого давления с выходными отверстиями и вентилятор, отличающийся тем, что воздухопровод высокого давления разделен в продольном направлении на верхнюю и нижнюю камеры, причем жидкостные форсунки расположены внутри верхней камеры, а выходные отверстия выполнены с регулируемым сечением и расположены в нижней камере.

РИСУНКИ
