Патент на изобретение №2347348

(54) СЕЯЛКА ДЛЯ ПОСЕВА ПО ПОЧВЕННОЙ КОРКЕ

(57) Реферат:

Сеялка может быть использована для посева зерновых культур в зонах с засушливым климатом и сильными ветрами. Сеялка содержит раму с опорными колесами и рабочие органы для разрушения почвенной корки в виде двух гладких дисков и лап с отвальчиками. Диски установлены параллельно друг другу, а лапы – за дисками. На поводке рабочего органа установлена емкость для семян. Снизу емкости установлен барабан. На торцах барабана выполнены штыри, а на его поверхности ячейки. Ячейки расположены в несколько рядов по всей длине барабана. Изобретение позволит предохранить почву от ветровой эрозии и повысить качество высева семян. 4 ил.

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для посева зерновых культур в зонах с засушливым климатом и сильными ветрами.

Известна сеялка, содержащая раму с опорно-приводными колесами; рабочие органы для разрушения почвенной корки представляющие собой дисковые ножи, связанные с рамой индивидуальными поводками; двухдисковые сошники, установленные по следу дисковых ножей (патент РФ №202998, МПК А01С 7/00, 7/20).

Недостатком приведенной сеялки является то, что диски разрушают корку узкой полоской и сухая разрушенная корка при проходе сошника смешивается с влажной почвой, расположенной под коркой, и попадает на дно борозды к высеянным семенам. В результате снижается общая влажность почвы, семена хуже всходят, что снижает урожайность зерна.

Наиболее близким решением по технической сущности к изобретению является сеялка, содержащая раму с опорно-приводными колесами, с рабочими органами для разрушения почвенной корки, с двухдисковыми сошниками, установленными по следу рабочих органов, с загортачами за сошниками, где рабочий орган для разрушения почвенной корки выполнен в виде двух гладких дисков, установленных параллельно друг другу, при этом за дисками установлена лапа с отвальчиками (патент РФ №2242109).

Недостатком сеялки является то, что равномерность высева семян по ходу движения недостаточно высока, недостатки рядового посева остаются и здесь.

Цель изобретения – предохранение почвы от ветровой эрозии и повышение качества посева.

Это достигается тем, что на поводке рабочего органа для разрушения почвенной корки за лапой с отвальчиками установлена емкость для семян с барабаном снизу, при этом на торцах барабана выполнены штыри, а на его поверхности – ячейки в несколько рядов по длине барабана.

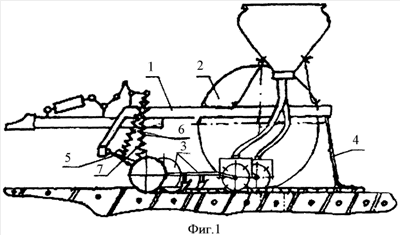

На фиг.1 изображена предлагаемая сеялка, вид сбоку. На фиг.2 показаны рабочие органы сеялки, вид сбоку и сверху. На фиг.3 дается барабан. На фиг.4 показана емкость семян с барабаном снизу, вид с боку.

Сеялка включает раму 1, на которой установлены опорно-приводные колеса 2, рабочие органы для разрушения почвенной корки и распределения семян по дну борозды 3, загортачи 4. Рабочие органы для разрушения корки и распределения семян 3 крепятся к раме 1 при помощи поводка 5, нажимной штанги 6 и пружины 7.

Рабочие органы для разрушения почвенной корки состоят из двух гладких дисков 8, установленных параллельно друг другу, лапы с отвальчиками 9. Рабочий орган для распределения семян по дну борозды состоит из емкости 10, снизу которой находится барабан 11. Барабан своей осью закрепляется на стойке 12, которая в свою очередь соединяется жестко с поводком 13.

На поверхности барабан выполнены ячейки 14 в несколько рядов по его длине. По торцам барабана выполнены штыри 15. Расстояние между ячейками на поверхности барабана выбираются в зависимости от площади питания высеваемой культуры.

Загортачи 4 представляют собой цепь, которая концами закрепляется на кронштейнах рамы 1.

Сеялка работает следующим образом.

При движении сеялки гладкие диски 8 рабочего органа 3 разрезают корку в вертикальной плоскости на всю толщину полоской, шириной, равной для прохода барабана сошника. Расположенный за дисками 8 отвальчик 9 поднимает отрезанную полоску корки и укладывает на поверхность поля с двух сторон образованной борозды. По образованной борозде перемещается барабан. Семена из семенного ящика по семяпроводу поступают в емкость 10. Здесь семена заполняют ячейки барабана. Барабан, цепляясь штырями за дно борозды, вращается. Семена с ячеек при выходе барабана из емкости выпадают на дно борозды. Так как расстояние между рядами и расстояние между ячейками в ряду выбраны в соответствии с площадью питания высеваемой культуры, происходит точный высев семян. Рабочие органы 3 на раме сеялки устанавливаются в два ряда в шахматном порядке. Сухая почва, поднятая первым рядом, укладывается на поверхность поля по обеим сторонам образованной борозды. Второй ряд рабочих органов работает в условиях увеличенного слоя, и поднятый пласт засыпает борозду от рабочих органов первого ряда поверх высеянных семян. Борозды второго ряда засыпаются загортачами.

На повышение урожайности зерновых культур особое значение имеет оптимальная площадь питания. В каждой природно-климатической зоне и для каждой культуры имеется своя площадь питания. Наше изобретение направлено на высев семян по вершинам квадрата площади питания. Это удалось совместить с сохранением влаги в почве и с защитой почв от ветровой эрозии. Почвенная корка, созданная осенним прикатыванием поля, защищает почву от ветровой эрозии и сохраняет влагу под коркой. Снятие корки полоской во время посева дает возможность произвести точный высев семян.

Формула изобретения

Сеялка для посева по почвенной корке, содержащая раму с опорно-приводными колесами и рабочими органами для разрушения почвенной корки в виде двух гладких дисков, расположенных параллельно друг другу, и лап с отвальчиками, установленных за дисками, отличающаяся тем, что на поводке рабочего органа для разрушения корки за лапой с отвальчиками установлена емкость для семян с барабаном снизу, при этом на торцах барабана выполнены штыри, а на его поверхности – ячейки в несколько рядов по длине барабана.

РИСУНКИ
