Патент на изобретение №2347307

(54) УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ

(57) Реферат:

Изобретение относится к системам защиты электрических линий. Технический результат заключается в повышении надежности и упрощении технической реализации устройства. Устройство содержит первый и второй датчики тока, тиристор и электромеханический выключатель, причем выходы первого и второго датчиков тока объединены и соединены с управляющим электродом тиристора, вход которого соединен с фазовым проводом линии электропередачи, а выход – с входом электромеханического выключателя, второй вход которого соединен с нулевым проводом линии электропередачи. 1 ил.

Изобретение относится к системам защиты электрических линий, реагирующим на разность между токами, в которых сравниваются значения напряжения или тока в соответствующих точках на разных проводах одной и той же схемы, например токов в прямом и обратном проводниках.

Известно устройство защитного отключения линии электропередач, содержащее выключатель, первый и второй датчики тока, схему вычитания, схему измерения скорости изменения разности токов, пороговое устройство и первый и второй электронные выключатели, причем выходы первого и второго датчиков тока соединены с входами схемы вычитания, выход которой через схему измерения скорости изменения разности токов соединен с входом порогового устройства, выход которого соединен с входами первого и второго электронных выключателей. (Патент РФ №2309508, кл. Н02Н 3/32, опубл. 27.10. 2007, Бюл. №30).

Недостатком данного устройства является низкая надежность, обусловленная необходимостью наличия источника питания для электронных схем устройства, что снижает надежность и усложняет схему устройства.

Технической задачей изобретения является повышение надежности и упрощение технической реализации устройства.

Сущность предлагаемого изобретения заключается в том, что в устройстве защитного отключения линии электропередач, содержащем выключатель, первый и второй датчики тока, в отличие от прототипа применен электромеханический выключатель и тиристор, причем выходы первого и второго датчиков тока объединены и соединены с управляющим электродом тиристора, вход которого соединен с фазовым проводом линии электропередачи, а выход – с входом электромеханического выключателя, второй вход которого соединен с нулевым проводом линии электропередачи.

Технический результат изобретения достигается за счет упрощения схемы устройства и обеспечения его работоспособности без источника питания за счет введения в схему тиристора и электромеханического выключателя.

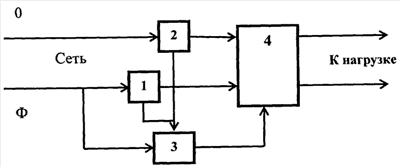

На чертеже приведена функциональная схема устройства защитного отключения линии электропередач, где:

1, 2 – датчик тока; 3 – тиристор; 4 – электромеханический выключатель.

Устройство защитного отключения линии электропередач содержит первый 1 и второй 2 датчики тока, тиристор 3 и электромеханический выключатель 4, причем выходы первого 1 и второго 2 датчиков тока объединены и соединены с управляющим электродом тиристора 3, вход которого соединен с фазовым проводом линии электропередачи, а выход – с входом электромеханического выключателя 4, второй вход которого соединен с нулевым проводом линии электропередачи.

Устройство функционирует следующим образом. При нормальном режиме работы токи в прямом и обратном проводах равны. При возникновении неравенства токов в прямом и обратном проводах возникает неравенство сигналов на выходах первого 1 и второго 2 датчиков тока. Это приводит к отпиранию тиристора 3. Отпирание тиристора 3 обеспечивает подачу напряжения на электромеханический выключатель 4, что приводит к его срабатыванию и размыканию цепи.

Источники информации

1. Патент РФ №2309508, кл. Н02Н 3/32, опубл. 27.10. 2007, Бюл. №30.

Формула изобретения

Устройство защитного отключения линии электропередач, содержащее выключатель и первый и второй датчики тока, отличающееся тем, что применен электромеханический выключатель и тиристор, причем выходы первого и второго датчиков тока объединены и соединены с управляющим электродом тиристора, вход которого соединен с фазовым проводом линии электропередачи, а выход – с входом электромеханического выключателя, второй вход которого соединен с нулевым проводом линии электропередачи.

РИСУНКИ
