(54) УСТРОЙСТВО ЗАЩИТЫ ОПТИЧЕСКОГО КАБЕЛЯ

(57) Реферат:

Изобретение относится к технике волоконно-оптической связи и может быть использовано для защиты оптических кабелей (ОК) от дополнительных механических напряжений при локальных изгибах в местах прокладки. Техническим результатом является минимизация среднего числа микроизгибов, ограничение критического угла изгиба оптического кабеля, обеспечение радиального изгиба для уменьшения времени прокладки в труднодоступных местах. Устройство защиты содержит последовательно соединенные втулки и в него введены концевые и промежуточные полихлорвиниловые втулки, имеющие конусоидальную внешнюю и внутреннюю поверхности. 4 ил.

Область техники, к которой относится изобретение

Изобретение относится к технике волоконно-оптической связи и может быть использовано для защиты оптических кабелей (ОК) от дополнительных механических напряжений при локальных изгибах в местах прокладки с целью обеспечения заданной его долговечности и стабильности передаточных характеристик.

Уровень техники

Известно изделие защиты электрического кабеля, состоящее из корда, развернутого по спирали с малым шагом, имеющего периодические утолщения и гофрированную оболочку (см. авторское свидетельство СССР №1076956, кл. Н01В 11/18, 1982 г.).

Недостатком данного изделия является возникновение локальных микроизгибов и деформаций в местах соприкосновения устройства и кабеля независимо от величины шага спирали и материала оболочки.

Частично ранее указанный недостаток устранен в изделии защиты электрического кабеля, предложенного на основе применения внутренних кольцевых гофр (см. авторское свидетельство СССР №1525748, кл. Н01В 11/18, 1989 г.).

Наиболее близким по технической сути к предлагаемому изобретению является длинномерное гибкое изделие со средством защиты от механических повреждений в виде цилиндрических втулок из жесткого, механически прочного материала, установленных на участке изделия в месте его изгиба вплотную одна от другой с касанием торцов (см. авторское свидетельство СССР №785900, кл. Н01В 7/18, 1978 г.).

Однако указанное длинномерное гибкое изделие при использовании его для оптического кабеля характеризуется тем, что приводит к снижению прочности и как, следствие, изменению передаточных характеристик оптического кабеля из-за возникновения избыточных механических напряжений и роста числа микроизгибов в местах соприкосновения внутренней части втулок с оболочкой кабеля. Это особенно характерно для кабелей, имеющих простую конструкцию, примером которой является кабель ОКПН – 01. Следующим недостатком рассматриваемого изделия является отсутствие возможности радиального изгиба оптического кабеля, что затрудняет процесс его прокладки в труднодоступных местах и приводит к увеличению времени выполняемых работ.

Раскрытие изобретения

Задачей предлагаемого изобретения является обеспечение заданной долговечности оптического кабеля и стабильности его основных передаточных характеристик.

Технический результат выражается в минимизации среднего числа микроизгибов, приводящих к росту величины затухания световода оптического кабеля в местах соприкосновения поверхностей при локальном изгибе, ограничении критического угла изгиба оптического кабеля, обеспечении радиального изгиба для уменьшения времени прокладки в труднодоступных местах.

Для достижения технического результата в устройство защиты оптического кабеля, состоящего из втулок, установленных на оптический кабель по всей длине изгиба с высокой плотностью относительно друг друга, введены концевые и промежуточные полихлорвиниловые втулки, имеющие конусоидальную внешнюю и внутреннюю поверхности.

Краткое описание чертежей

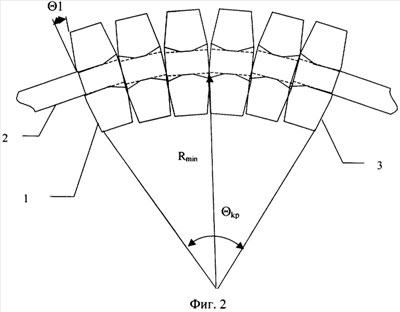

На фиг.1 показан оптический кабель в исходном положении с установленным на его поверхности устройством защиты. На фиг.2 представлена работа устройства защиты ОК при локальном изгибе. На фиг.3 изображен вид сверху и вид сбоку промежуточной втулки. На фиг.4 изображен вид сверху и вид сбоку концевой втулки.

Осуществление изобретения

Устройство защиты оптического кабеля состоит из двух концевых втулок 1 и 3 (фиг.2); промежуточных втулок 2 (фиг.1), количество которых определяется длиной изгиба оптического кабеля 2 (фиг.2).

Устройство защиты оптического кабеля работает следующим образом. На участке локального изгиба оптического кабеля 2 (фиг.2) каждая из последующих промежуточных втулок опираются внешними поверхностями друг на друга с суммарным углом изгиба, не превышающим критический угол, в соответствии с неравенством вида:

Так как величина критического угла изгиба зависит от длины дуги и минимального радиуса изгиба оптического кабеля, то его значение определяется из выражения вида:

где l – длина дуги окружности оптического кабеля с минимально допустимым радиусом изгиба Rmin.

С учетом выражения (2) величину угла 1 конусоидальной внешней поверхности втулки найдем как

где N – количество втулок на всей длине изгиба оптического кабеля.

Форма внутренней части втулки также выполнена конусоидально с углом, равным 2 (см. фиг.1), при этом внутренний диаметр втулки незначительно больше диаметра оптического кабеля 1 (фиг.1). В результате за счет уменьшения поверхностей соприкосновения практически исключается появление на поверхности оптического кабеля микроизгибов.

Так как соприкосновение внешних плоскостей соседних втулок будет происходить при повороте на угол 10, то следует считать, что угол, на который максимально можно изменять положение внутренней поверхности втулки до соприкосновения с оболочкой кабеля, также равен 7, что видно из фиг.2. Тогда очевидно, что 1=2.

Формула изобретения

Устройство защиты оптического кабеля, состоящее из втулок, установленных на оптический кабель по всей длине изгиба с высокой плотностью относительно друг друга, отличающееся тем, что в него введены концевые и промежуточные полихлорвиниловые втулки, имеющие конусоидальную внешнюю и внутреннюю поверхности.
