Патент на изобретение №2347199
|
||||||||||||||||||||||||||
(54) СПОСОБ ИЗМЕРЕНИЯ СКОРОСТИ РАСПРОСТРАНЕНИЯ НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ
(57) Реферат:
Изобретение относится к области физики, а именно к измерительным приборам. Способ заключается в том, что к электронно-лучевой трубке осциллографического регистратора подводится внешняя сигнальная отклоняющая система, на которую подается импульс с генератора. Импульс фиксируется на экране осциллографического регистратора. Затем внешняя сигнальная пластина отодвигается на расстояние S и импульс повторно регистрируется. Скорость распространения напряженности электрического поля определяется по формуле
где

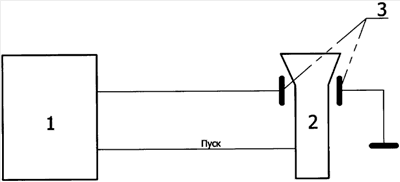

Изобретение относится к области физики – измерительным приборам. Аналоги (прототипы) для измерения скорости распространения напряженности электрического поля отсутствуют. Общеизвестен измерительный прибор – осциллографический регистратор, при подаче импульса на сигнальные пластины которого происходит регистрация формы импульса, и зная чувствительность сигнальных пластин и скорость развертки осциллографического регистратора, можно определить все параметры импульса. Измерять скорость распространения напряженности электрического поля осциллографический регистратор не может. Для достижения данной цели к осциллографическому регистратору подводится внешняя сигнальная отклоняющая система. Изобретение поясняется чертежом, где: 1 – генератор, 2 – осциллографический регистратор, 3 – внешняя сигнальная отклоняющая система. Измерение скорости распространения напряженности электрического поля происходит следующим образом. С генератора (1) подается импульс на внешнюю сигнальную отклоняющую систему (3), при этом на экране осциллографического регистратора (2) фиксируют фронт импульса. Затем внешнюю сигнальную пластину, соединенную с выходом генератора, отодвигают на фиксированное расстояние S и подают импульс с аналогичными временными параметрами, фиксируя фронт импульса на экране осциллографического регистратора. Скорость распространения напряженности электрического поля определяют по формуле
где Пример Осциллографический регистратор с длительностью развертки 10 нсек и размером экрана 10 см имеет цену деления 1нсек/см. Если мы сдвигаем внешнюю сигнальную пластину на 1 метр и при этом получаем сдвиг между импульсами 3 см, т.е. время задержки равно 3 нсек, скорость распространения напряженности электрического поля будет равна
Формула изобретения
Способ измерения скорости распространения напряженности электрического поля, характеризующийся тем, что фиксируют на экране осциллографического регистратора фронт импульса при подаче импульса с генератора на внешнюю сигнальную пластину осциллографического регистратора, вторая внешняя сигнальная пластина заземлена, отличающийся тем, что отодвигают внешнюю сигнальную пластину, соединенную с генератором, на фиксированное расстояние S и подают тот же импульс и регистрируют его на экране осциллографического регистратора, замеряют время Т между фронтами 1-го и 2-го импульса, скорость распространения напряженности электрического поля определяется по формуле
РИСУНКИ
|
||||||||||||||||||||||||||
T – время задержки второго импульса относительно первого. Технический результат – измерение скорости распространения напряженности электрического поля, превышающей скорость света. 1 ил.
