Патент на изобретение №2346434

(54) КАТУШКА ПЕТРОВА

(57) Реферат:

Изобретение относится к области любительского рыболовства. Катушка состоит из корпуса с механизмом для передачи вращения и механизмом возвратно-поступательного движения, шпули с осью, ротора, лесоукладывателя, рукоятки и консолей. На ось шпули установлена втулка с возможностью вращения вокруг нее и совершения возвратно-поступательного движения относительно ротора. Втулка выполнена в виде двух соединенных между собой цилиндров, на одном из которых закреплена шпуля, а на другом выполнены прорези для направляющих подшипников, устанавливаемых на внешней или внутренней стороне стенки ротора. Консоль или консоли установлена на корпусе катушки. Обеспечивается повышение универсальности и расширение технологических возможностей катушки. 4 ил.

Изобретение относится к области рыболовства, а именно к безынерционным катушкам открытого типа.

Известна безынерционная катушка открытого типа, содержащая корпус, в котором размещен передаточный механизм с приводом перемещения шпули и тормоз, также имеется ротор, лесоукладыватель, шпуля с тормозными дисками и рукоятка (Хорхордин Е.Г. Спиннинг и элементы его оснастки. М., 2002, с.92), выбранная в качестве прототипа.

Недостатком данной катушки является малая универсальность.

Задача, решаемая изобретением, – повышение универсальности и расширение технологических возможностей катушки.

Сущность изобретения заключается в том, что в катушке, содержащей корпус с механизмом для передачи вращения и механизмом возвратно-поступательного движения, шпулю, ротор, рукоятку, лесоукладыватель и консоли, на ось шпули устанавливается и закрепляется втулка с возможностью вращения вокруг нее и совершения возвратно-поступательного движения относительно ротора. Втулка выполнена в виде двух соединенных между собой цилиндров, на один из которых надевается и закрепляется шпуля, а на другом выполнены прорези для направляющих подшипников, устанавливаемых на внешней или внутренней стороне стенки ротора для предотвращения ее вращения относительно ротора. Консоль или консоли устанавливаются на корпусе катушки. При изготовлении катушки с одной консолью возможно применение разомкнутой дужки.

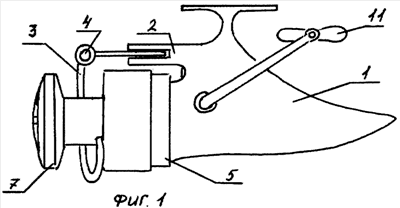

Изобретение поясняется чертежами: на фиг.1 показана катушка Петрова в сборе с одной консолью, разомкнутой дужкой и четырьмя направляющими подшипниками, на фиг.2 – ротор в разрезе с расположением направляющих подшипников на его внешней стороне, на фиг.3 – ротор в разрезе с расположением направляющих подшипников на его внутренней стороне, на фиг.4 – втулка, ось шпули и шпуля в разрезе.

Устройство катушки Петрова состоит из корпуса 1, на который устанавливается консоль 2 с дужкой 3 и корпусом ролика лесоукладывателя 4, из ротора 5 и втулки 6, выполненной в виде двух соединенных между собой цилиндров, на один из которых надевается и закрепляется шпуля 7. Во втулке 6 сделаны вырезы 8 для направляющих подшипников 9. Втулка 6 устанавливается и закрепляется на оси 10. Катушка снабжена рукояткой 11.

Работа с катушкой производится следующим образом. При повороте рукоятки 11 вращение передается через механизм для передачи вращения, расположенный в корпусе 1, ротору 5. Ротор 5 вращает с помощью направляющих подшипников 9 втулку 6 с установленной на ней шпулей 7. Втулка 6, установленная и закрепленная на оси 10 с возможностью вращения, имеет вырезы 8 для направляющих подшипников 9. Подшипники 9, входя в зацепление с вырезами 8, передают вращение от ротора 5 втулке 6, которая совершает возвратно-поступательные движения относительно ротора 5 и лесоукладывателя 4, которые передаются ей от оси 10, совершающей перемещения от механизма возвратно-поступательного движения, расположенного в корпусе 1. Одновременно с поворотом рукоятки 11 происходит сброс дужки 3 и леска, захваченная ею, скользит по дужке 3 в сторону вращения шпули 7 и попадает на ролик лесоукладывателя 4. Шпуля 7, вращаясь, наматывает на себя леску.

В предлагаемой катушке вращают при помощи втулки шпулю меньшего диаметра, чем ротор с консолями в известных катушках, что приводит к увеличению мощности катушки.

Формула изобретения

Безынерционная катушка открытого типа, состоящая из корпуса с механизмом для передачи вращения и механизмом возвратно-поступательного движения, шпули с осью, ротора, лесоукладывателя, рукоятки и консолей, отличающаяся тем, что на ось шпули установлена втулка с возможностью вращения вокруг нее и совершения возвратно-поступательного движения относительно ротора, причем втулка выполнена в виде двух соединенных между собой цилиндров, на одном из которых закреплена шпуля, а на другом выполнены прорези для направляющих подшипников, устанавливаемых на внешней или внутренней стороне стенки ротора, при этом консоль или консоли установлены на корпусе катушки.

РИСУНКИ
