Патент на изобретение №2346224

(54) УСТРОЙСТВО ДЛЯ ЗАПУСКА ВРАЩАЮЩЕЙСЯ РАКЕТЫ

(57) Реферат:

Изобретение относится к ракетной технике и может быть использовано для запуска ракет из проточных пусковых труб. Устройство содержит связанную с пусковой установкой проточную пусковую трубу с насадком. По периметру трубы закреплен насадок. Устройство закрутки ракеты связывает ракету с пусковой трубой. На боковой поверхности насадка выполнены продольные проточные щели, расположенные по периметру насадка и тангенциально к его поверхности в направлении вращения ракеты. Технический результат заключается в снижении динамических возмущений пусковой трубы и вращающейся ракеты при ее старте. 3 ил.

Изобретение относится к ракетной технике и может быть использовано для запуска ракет из проточных пусковых труб.

Известно устройство для запуска противотанковых управляемых ракет (см. Карпенко А.В. Российское ракетное оружие 1943-1993 гг. Справочник. – СПб.: ПИКА, 1993. – стр.73, БМП ПТУР 3М14 «Малютка»), содержащее открытую направляющую для запуска ракет, связанную с носителем.

В данном устройстве недостаточны условия для обеспечения надежной эксплуатации ракет при транспортировке, т.к. ракета находится вне автономного контейнера (трубы).

Известно также устройство для запуска противотанковых управляемых ракет (см. патент РФ №2097672, М. кл. F413/04, 1997 г.), содержащее проточную пусковую трубу, связанную с носителем, закрепленный в заднем сечении трубы проточный насадок.

Данное устройство обеспечивает надежную эксплуатацию ракет при транспортировке. Однако наблюдается силовое воздействие на пусковую трубу при вращательном движении ракеты, что может вызывать динамические возмущения пусковой трубы и ракеты при ее старте.

Целью изобретения является создание дополнительного компенсирующего силового воздействия на пусковую трубу при старте вращающейся ракеты.

Указанная цель достигается тем, что в устройстве для запуска вращающейся ракеты, содержащем связанную с пусковой установкой проточную пусковую трубу с насадком, закрепленным в выходном сечении трубы по ее периметру, и устройство закрутки ракеты, связывающее ракету с пусковой трубой, на боковой поверхности насадка выполнены продольные проточные щели, расположенные по периметру насадка и тангенциально к его поверхности в направлении, соответствующем вращению ракеты.

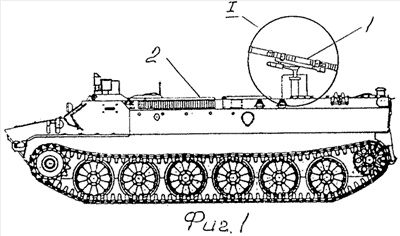

На фиг.1 изображено устройство для запуска ракеты, общий вид; на фиг.2 – вид 1 на фиг.1 в разрезе, на фиг.3 – сечение А-А на фиг.2.

Устройство для запуска вращающейся ракеты 5 содержит связанную с пусковой установкой 2 проточную пусковую трубу 1 с насадком 3, закрепленным в выходном сечении трубы 1 по ее периметру. На боковой поверхности насадка 3 выполнены продольные проточные щели 4, расположенные по периметру насадка 3 и тангенциально к его поверхности в направлении, соответствующем вращению ракеты 5. Устройство для запуска вращающейся ракеты 5 содержит также устройство для закрутки ракеты 6, связывающее ракету с пусковой трубой 1 и выполненное в виде винтового углубления в пусковой трубе, по которому движется опорный элемент 6 ракеты 5.

Устройство работает следующим образом.

При запуске двигателя вращающейся ракеты 5 и ее старте истекающая газовая струя заполняет проточную пусковую трубу 1. При истечении газового потока из продольных проточных щелей 4, расположенных по периметру насадка 3 и тангенциально к его поверхности в направлении, соответствующем вращению ракеты 5, возникает реактивная газодинамическая сила, которая компенсирует силовое воздействие на пусковую трубу 1 вращающейся ракеты 5. Размеры продольных проточных щелей подбираются исходя из соответствующих требований к условиям старта ракеты.

Таким образом, эффективность предложенного изобретения заключается в снижении динамических возмущений пусковой трубы и ракеты при ее старте за счет создания дополнительного компенсирующего газодинамического силового воздействия на насадок пусковой трубы.

Формула изобретения

Устройство для запуска вращающейся ракеты, содержащее связанную с пусковой установкой проточную пусковую трубу с насадком, закрепленным в выходном сечении трубы по ее периметру, и устройство закрутки ракеты, связывающее ракету с пусковой трубой, отличающееся тем, что на боковой поверхности насадка выполнены продольные проточные щели, расположенные по периметру насадка и тангенциально к его поверхности в направлении вращения ракеты.

РИСУНКИ
