Патент на изобретение №2346200

(54) ТРУБА

(57) Реферат:

Изобретение относится к области изделий из композиционно-волокнистых материалов. Труба содержит слои продольных и поперечных волокон со связующим и характеризуется тем, что слои продольных волокон или их часть выполнены в виде отдельных, расположенных в одном диаметральном направлении секторов. В результате труба имеет повышенную надежность при меньшем расходе волокнистого материала и связующего. 2 ил.

Изобретение относится к области труб из композиционно-волокнистых материалов.

Известна труба, содержащая слои продольных и поперечных волокон со связующим – см. О.Г.Цыплаков «Конструирование изделий из композиционно-волокнистых материалов», Ленинград, изд. «Машиностроение», 1984 г., стр.80, рис.3.2.

По своим признакам и достигаемому результату эта труба наиболее близка к заявляемой и принята за прототип. Продольные волокна в этой трубе расположены сплошными кольцевыми слоями по периметру сечения трубы.

Недостаток такой трубы заключается в значительном расходе волокнистого материала и связующего для повышения надежности.

Задача изобретения заключается в повышении надежности трубы при одновременном уменьшении расхода волокнистого материала и связующего.

Эта задача решается усовершенствованием трубы, содержащей слои продольных и поперечных волокон со связующим.

Усовершенствование заключается в том, что слои продольных волокон или их часть выполнены в виде отдельных секторов; по периметру сечения трубы труба выполнена с секторами в одном диаметральном направлении.

Выполнение слоев продольных волокон или их части в виде отдельных секторов позволяет расположить последние в зоне действия наибольших нагрузок эксплуатируемой трубы и тем самым повысить ее надежность при одновременном уменьшении расхода волокнистого материала и связующего.

Выполнение трубы с секторами в одном диаметральном направлении (например отвесном) позволяет уменьшить прогиб длинномерной двухопорной трубы под действием транспортируемой среды и собственного веса.

Ниже, со ссылкой на прилагаемый чертеж, где показано на:

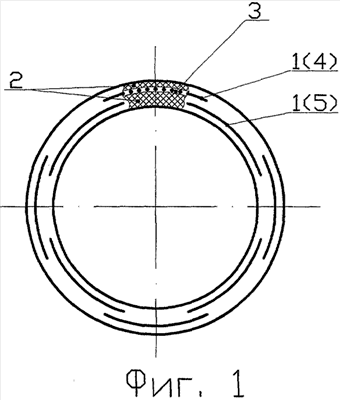

Фиг.1 – труба (на виде с торца) с продольными волокнами в виде секторов;

Фиг.2 – труба с секторами в одном диаметральном направлении,

дается описание предлагаемой трубы.

Она содержит слои 1 продольных и 2 поперечных волокон со связующим 3 и характеризуется тем, что слои 1 продольных волокон или их часть выполнены в виде отдельных секторов, например 4, 5 (что позволило расположить отдельные сектора в зоне действия наибольших нагрузок, например, со стороны внутренней и внешней поверхностей трубы).

Выполнение трубы с секторами 6, 7, 8 в одном диаметральном направлении 9 позволяет уменьшить прогиб такой длинномерной двухопорной трубы при расположении ее в процессе эксплуатации диаметральным направлением 9 в вертикальной плоскости. Такая труба диаметром 500 мм с расстоянием между опорами 18 м была изготовлена на ООО «Возрождение», г.Пермь и успешно эксплуатируется заказчиком в Пермском крае.

Труба по изобретению имеет по сравнению с прототипом повышенную надежность при меньшем расходе волокнистого материала на продольные слои и связующего.

Формула изобретения

Труба, содержащая слои продольных и поперечных волокон со связующим, отличающаяся тем, что слои продольных волокон или их часть выполнены в виде отдельных, расположенных в одном диаметральном направлении секторов.

РИСУНКИ
