Патент на изобретение №2345386

(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ СЕЙСМИЧЕСКИХ СИГНАЛОВ В ВОДНОЙ СЕЙСМОРАЗВЕДКЕ

(57) Реферат:

Изобретение относится к устройствам для создания сейсмических сигналов при геофизической разведке на нефть и газ в водной среде. Устройство для создания сейсмических сигналов в водной среде содержит металлическую плиту, укрепленную в проеме днища плавающего средства и играющую роль мембраны между трюмом плавающего средства и водной средой, импульсный силогенератор и ударник с бойком. При этом в качестве металлической плиты, укрепленной в проеме днища плавающего средства и играющей роль мембраны между трюмом плавающего средства и водной средой, использована неподвижная плита. Технический результат – снижение длительности ударного воздействия на водную среду. 1 ил.

Изобретение относится к устройствам для создания сейсмических сигналов в области сейсморазведки на нефть и газ.

Известен источник сейсмических сигналов в водной сейсморазведке по патенту РФ №2272302 [1]. Здесь сейсмический сигнал создается за счет удара плитой по жидкости внутри самой жидкости путем ее импульсного перемещения. Плита приводится в движение с помощью импульсного силогенератора минометно-плунжерного типа, например, по патенту РФ №2145428 [2].

Известен источник сейсмических сигналов в водной сейсморазведке по патенту РФ №2231087 [3]. Здесь ударная плита с помощью гибкой манжеты подвижно размещается в проеме днища плавающего (транспортного) средства. Этот способ принимается в качестве прототипа.

Недостатком прототипа является большой путь движения плиты и большая длительность ударного воздействия на водную среду.

Целью изобретения является устранение данного недостатка и снижение длительности ударного воздействия на водную среду и получение за счет этого более высококачественного сейсмического сигнала.

Данная цель достигается тем, что сейсмический сигнал создается за счет жесткого удара по неподвижной плите, находящейся в прямом контакте с водной средой, а в качестве металлической плиты, укрепленной в проеме днища плавающего средства и играющей роль мембраны между трюмом плавающего средства и водной средой, использована неподвижная плита.

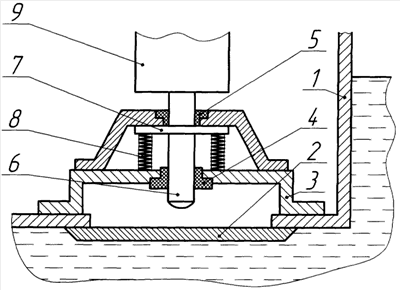

Данное устройство поясняется на схеме, представленной на чертеже, где обозначено: 1 – корпус плавающего средства; 2 – металлическая плита; 3 – каркас; 4 – люк; 5 – втулка; 6 – ударник; 7 – бурт ударника; 8 – пружинное устройство; 9 – импульсный силогенератор. Здесь плита 2 играет роль мембраны между герметичным внутренним объемом каркаса 3 и водной средой. Она имеет форму круга, а ее площадь и толщина выбираются исходя из требуемой мощности ударного импульса. В качестве импульсного силогенератора может быть использовано любое пневматическое, газодинамическое или электродинамическое устройство, или силогенератор минометно-плунжерного типа по патенту РФ №2145428 [2].

При срабатывании силогенератора ударник приобретает требуемую скорость и в конце рабочего хода ударяет бойком по металлической плите 2, находящейся в прямом контакте с водной средой. Ударный импульс бойка по плите равен произведению скорости на массу ударника, которые выбираются в соответствии с требованиями по мощности ударного импульса.

Формула изобретения

Устройство для создания сейсмических сигналов в водной среде, содержащее металлическую плиту, укрепленную в проеме днища плавающего средства и играющую роль мембраны между трюмом плавающего средства и водной средой, импульсный силогенератор и ударник с бойком, отличающийся тем, что в качестве металлической плиты, укрепленной в проеме днища плавающего средства и играющей роль мембраны между трюмом плавающего средства и водной средой, использована неподвижная плита.

РИСУНКИ
