Патент на изобретение №2345309

(54) УСТРОЙСТВО ДЛЯ ЗАПУСКА РАКЕТ

(57) Реферат:

Изобретение относится к ракетной технике. Устройство для запуска ракет содержит проточную пусковую трубу с задним торцом и оболочку, заполненную водой. Пусковая труба связана с носителем. Оболочка выполнена из легкоразрушаемого газовой струей материала, например полиэтилена. Оболочка с водой закреплена непосредственно на носителе и установлена за задним торцом пусковой трубы по ходу истечения газовой струи. Изобретение позволяет снизить динамические возмущения пусковой трубы и ракеты при ее старте. 2 ил.

Изобретение относится к ракетной технике и может быть использовано для запуска ракет из проточных пусковых труб.

Известно устройство для запуска противотанковых управляемых ракет (см. Карпенко А.В. Российское ракетное оружие 1943-1993 гг. Справочник. – СПб.: ПИКА, 1993. – стр.73, БМП ПТУР ЗМ14 «Малютка»), содержащее открытую направляющую для запуска ракет, связанную с носителем.

В данном устройстве недостаточны условия для обеспечения надежной эксплуатации ракет при транспортировке, т.к. ракета находится вне автономного контейнера (трубы).

Известно также устройство для запуска (см. патент РФ №2295689, M. кл. F41F 3/04, 2007 г.), содержащее проточную пусковую трубу, связанную с носителем, и кольцевую каверну, выполненную на внутренней поверхности трубы у ее заднего торца, при этом кольцевая каверна заполнена водой, причем вода расположена в оболочке.

Данное устройство обеспечивает надежную эксплуатацию ракет при транспортировке. Однако наблюдается силовое воздействие на пусковую трубу при движении ракеты и взаимодействии истекающей из двигателя газовой струи с оболочкой и водой, находящихся в пусковой трубе, что может вызывать динамические возмущения пусковой трубы и ракеты при ее старте.

Задачей изобретения является снижение силового воздействия на пусковую трубу и ракету при ее старте.

Указанная цель достигается тем, в устройстве для запуска ракет, содержащем проточную пусковую трубу, связанную с носителем, с задним торцом, оболочку, выполненную из легкоразрушаемого газовой струей материала, например полиэтилена, заполненную водой, оболочка с водой закреплена непосредственно на носителе и установлена с зазором за задним торцом пусковой трубы по ходу истечения газовой струи.

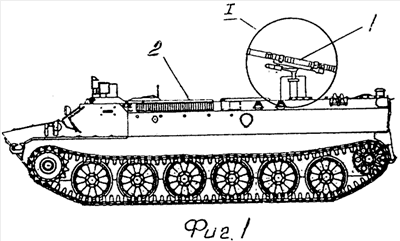

На фиг.1 изображено устройство для запуска ракет, общий вид; на фиг.2 – вид I на фиг.1 в разрезе.

Устройство для запуска ракет содержит проточную пусковую трубу 1, связанную с носителем 2, с задним торцом 3, оболочку 4, выполненную из легкоразрушаемого газовой струей материала, например полиэтилена, заполненную водой 5. Оболочка 4 с водой 5 закреплена непосредственно на носителе 2 и установлена с зазором 7 за задним торцом 3 пусковой трубы 1 по ходу истечения газовой струи.

Устройство работает следующим образом.

При запуске двигателя ракеты 6 и ее старте истекающая газовая струя заполняет проточную пусковую трубу 1. При истечении газового потока из заднего торца 3 пусковой трубы 1 происходит разрушение оболочки 4, взаимодействие струи с водой 5 и ее гашение за пределами пусковой трубы.

Таким образом, эффективность предложенного изобретения заключается в снижении динамических возмущений пусковой трубы 1 и ракеты 6 при ее старте за счет закрепления оболочки 4 с водой 5 непосредственно на носителе 2 с зазором 7 относительно заднего торца 3 пусковой трубы 1.

Формула изобретения

Устройство для запуска ракет, содержащее проточную пусковую трубу с задним торцом, связанную с носителем, оболочку, выполненную из легко разрушаемого газовой струей материала, например, полиэтилена, заполненную водой, отличающееся тем, что оболочка с водой закреплена непосредственно на носителе и установлена с зазором за задним торцом пусковой трубы по ходу истечения газовой струи.

РИСУНКИ
