Патент на изобретение №2345224

(54) ДРАЖНЫЙ ГЕОТЕХНОЛОГИЧЕСКИЙ КОМПЛЕКС С УСТАНОВКОЙ ДЛЯ ОТРАБОТКИ ТЕРРАСОВЫХ РОССЫПЕЙ

(57) Реферат:

Изобретение относится к комбинированной разработке золотоносных россыпей с использованием мини-драг. Техническим результатом является интенсификация процесса добычи с вовлечением в отработку террасовых россыпей высокого уровня. Комплекс содержит драгу с отвалообразователем и установками глубокой переработки песчано-глинистой породы золотоносных россыпей, высоконапорное гидромониторное устройство с системой управления перемещением ствола в вертикальной плоскости и гидротранспортирующую безнапорную систему. Комплекс снабжен эстакадой, установленной жестко в носовой части драги. Эстакада снабжена радиусной направляющей для перемещения и радиусной направляющей для опоры, связанными жестко со стойками эстакады. Высоконапорное гидромониторное устройство установлено на поворотном с помощью привода основании. Поворотное основание шарнирно связано с платформой и снабжено опорами качения. Платформа снабжена приводом опор качения, которые связаны с радиусной направляющей для перемещения, и снабжена дополнительной опорой, связанной с радиусной направляющей для опоры. 4 ил.

(56) (продолжение):

CLASS=”b560m”БЕРЕЗИН В.П. и др. Справочник по разработке россыпей, Москва, Недра, 1973, с.320, рис.83.

Изобретение относится к комбинированной разработке золотоносных россыпей с использованием мини-драг.

Известны дражные комплексы с отвалообразователем и установками глубокой переработки песчано-глинистой породы россыпей с низким содержанием золота /1, 2/.

Данные комплексы не позволяют осуществлять эффективную попутную отработку террасовых россыпей высокого уровня с непромышленным для открытого способа разработки содержанием золота.

Известны гидравлические комплексы с гидромониторным устройством /3/ с возможностью перемещения ствола гидромонитора в вертикальной плоскости и системы разработки с их помощью /4/.

Данные комплексы не обеспечивают эффективную отработку участков террас с одновременной отработкой дражного полигона.

Наиболее близким по технической сущности является дражный комплекс с установками глубокой переработки песчано-глинистой породы россыпей с низким содержанием золота, включающий бульдозер Д3-141ХЛ или Д355 A Komatsu и драглайн ЭШ – 10/70 /5/.

Данный комплекс полностью не исключает потери ценных компонентов и не обеспечивает поточный способ отработки.

Технический результат – интенсификация процесса добычи с вовлечением в отработку террасовых россыпей высокого уровня.

Технический результат достигается тем, что дражный геотехнологический комплекс с установкой для отработки террасовых россыпей, содержащий драгу с отвалообразователем и установками глубокой переработки песчано-глинистой породы золотоносных россыпей, высоконапорное гидромониторное устройство с системой управления перемещением ствола в вертикальной плоскости и гидротранспортирующую безнапорную систему, снабжен эстакадой, установленной жестко в носовой части драги, а эстакада снабжена радиусной направляющей для перемещения и радиусной направляющей для опоры, связанными жестко со стойками эстакады, при этом высоконапорное гидромониторное устройство установлено на поворотном с помощью привода основании, а поворотное основание шарнирно связано с платформой и снабжено опорами качения, при этом платформа снабжена приводом опор качения, которые связаны с радиусной направляющей для перемещения, и снабжена дополнительной опорой, связанной с радиусной направляющей для опоры.

Заявляемое конструктивное исполнение дражного геотехнологического комплекса обеспечивает попутную отработку террасовых россыпей высокого уровня с непромышленным для открытого способа разработки содержанием золота.

Предлагаемый дражный геотехнологический комплекс с установкой для отработки террасовых россыпей изображен на чертежах.

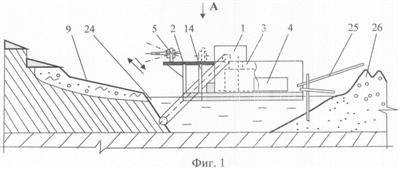

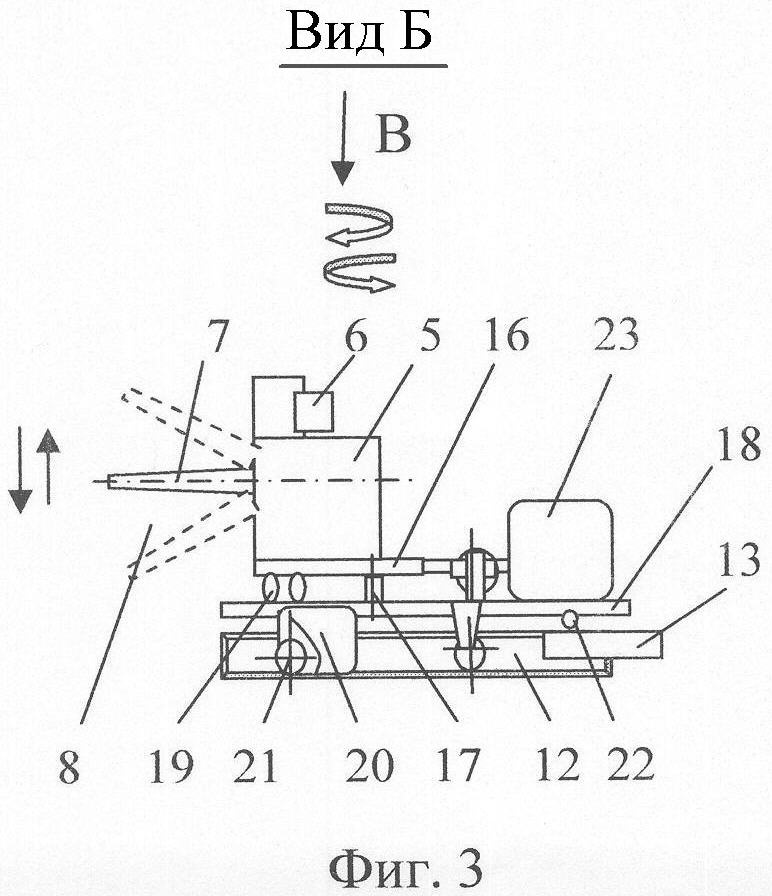

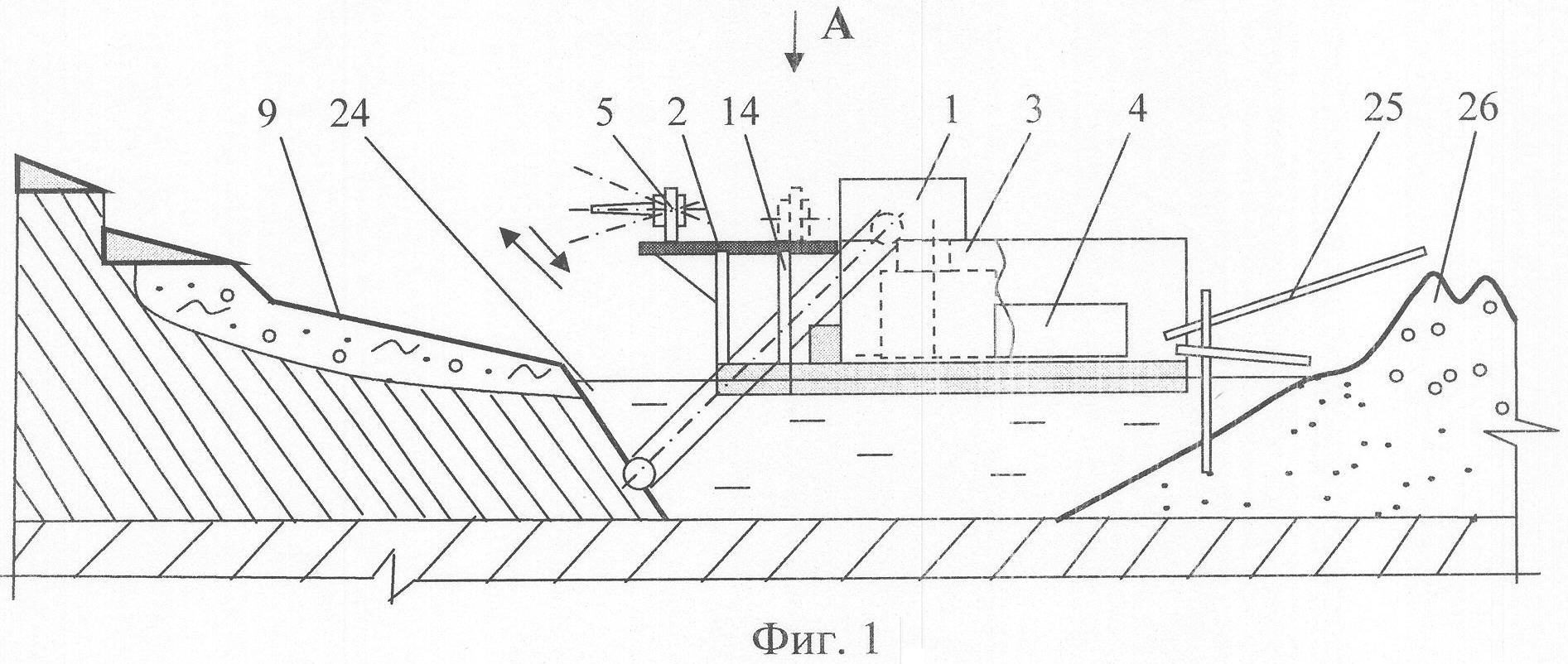

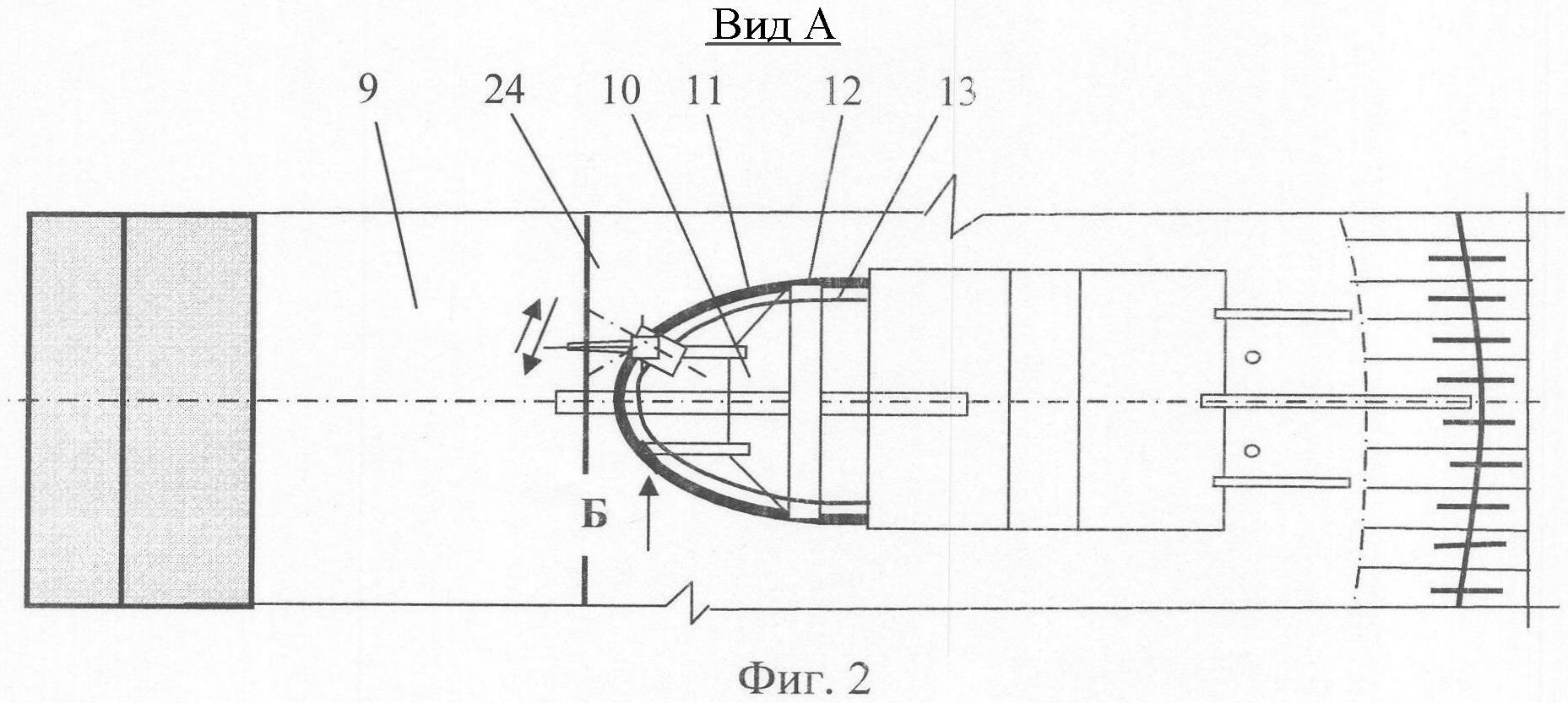

На фиг.1 – общий вид дражного геотехнологического комплекса; на фиг.2 – вид А на фиг.1; на фиг.3 – вид Б на фиг.2; на фиг.4 – вид В на фиг.3.

Дражный геотехнологический комплекс 1 с установкой 2 для отработки террасовых россыпей содержит драгу 3 с установками глубокой переработки 4 песчано-глинистой породы золотоносных россыпей, высоконапорное гидромониторное устройство 5 с системой управления 6 перемещением ствола 7 в вертикальной плоскости 8 и гидротранспортирующую безнапорную систему 9. В носовой части 10 драги 3 жестко установлена эстакада 11. Эстакада 11 снабжена радиусной направляющей для перемещения 12 и радиусной направляющей для опоры 13, которые жестко связаны со стойками 14 эстакады 11. Высоконапорное гидромониторное устройство 5 установлено на поворотном с помощью привода 15 основании 16. Поворотное основание 16 шарнирно 17 связано с платформой 18 и снабжено опорами качения 19. Платформа 18 снабжена приводом 20 опор качения 21, которые связаны с радиусной направляющей для перемещения 12, и снабжена дополнительной опорой 22, связанной с радиусной направляющей для опоры 13. Управление настройкой технологических параметров разработки песчано-глинистой породы россыпей, ориентирования в пространстве высоконапорного гидромониторного устройства 5 на нужную зону воздействия золотоносного отложения террасы осуществляется с помощью блока управления 23. Гидротранспортирующая безнапорная система 9 связана с дражным забоем 24. Драга 3 содержит отвалообразователь 25 для транспортирования пустой породы в отвал 26.

Дражный геотехнологический комплекс с установкой для отработки террасовых россыпей работает следующим образом.

Ниже уровня террасы формируется направление гидротранспортирующей безнапорной системы 9 для поступления породы в дражный забой 24. В процессе работы драги 3 с установками глубокой переработки 4 песчано-глинистой породы золотоносных россыпей с помощью блока управления 23 устанавливается настройка технологических параметров отбоя и разрушения породы террасовой россыпи с помощью высоконапорного гидромониторного устройства 5 и режим включения в работу приводов 15, 20 и системы управления 6 перемещением ствола 7 высоконапорного гидромониторного устройства 5 в вертикальной плоскости 8. Включается привод 20 опор качения 21, и платформа 18 перемещает в нужном направлении высоконапорное гидромониторное устройство 5 установки 2 для отработки террасовых россыпей дражного геотехнологического комплекса 1 по радиусной направляющей для перемещения 12 и радиусной направляющей для опоры 13, жестко связанных со стойками 14 эстакады 11, установленной в носовой части 10 драги 3. Опора 22 помогает при этом сохранить устойчивость и жесткость всей перемещаемой конструкции на платформе 18. С помощью привода 15 поворотное основание 16 разворачивается на шарнире 17, при этом опоры качения 19 контактируют с платформой 18. После установления высоконапорного гидромониторного устройства 5 относительно рельефа террасы включается система управления 6 перемещением ствола 7 высоконапорного гидромониторного устройства 5 в вертикальной плоскости 8 и ствол 7 ориентируется по высоте террасы. Включается высоконапорное гидромониторное устройство 5, происходит размыв и отбойка песков с одновременным перемещением высоконапорного гидромониторного устройства 5 на платформе 18 по радиусной направляющей для перемещения 12. Пески поступают в дражный забой 24, где они частично накапливаются и откуда непрерывным потоком поступают посредством драги 3 на установки глубокой переработки 4. Переработанная порода поступает посредством отвалообразователя 25 в отвал 26.

Дражный геотехнологический комплекс обеспечивает попутную эффективную отработку террасовых россыпей высокого уровня с непромышленным для открытого способа разработки содержанием золота.

Источники информации

1. Березин В.П. Справочник по разработке россыпей. / В.П.Березин, В.Г.Лешков, Л.П.Мацуев, С.В.Потемкин. – М.: Недра, 1973. – 592 с.- С.181, 183, 187, 190, 195.

2. Лешков В.Г. Разработка россыпных месторождений: Учебник для техникумов. 2-е изд. /Лешков В.Г. – М: Недра, 1985. – 568 с. – С.387, рис.9.2.

3. Березин В.П.Справочник по разработке россыпей. / В.П.Березин, В.Г.Лешков, Л.П.Мацуев, С.В.Потемкин. – М.: Недра, 1973. – 592 с. – С.320, рис.83.

4. Шорохов С.М. Технология и комплексная механизация разработки россыпных месторождений. / С.М.Шорохов. – М.: Недра, 1973 – 768 с.- С.356 -375.

Формула изобретения

Дражный геотехнологический комплекс с установкой для отработки террасовых россыпей, содержащий драгу с отвалообразователем и установками глубокой переработки песчано-глинистой породы золотоносных россыпей, высоконапорное гидромониторное устройство с системой управления перемещением ствола в вертикальной плоскости и гидротранспортирующую безнапорную систему, отличающийся тем, что снабжен эстакадой, установленной жестко в носовой части драги, а эстакада снабжена радиусной направляющей для перемещения и радиусной направляющей для опоры, связанными жестко со стойками эстакады, при этом высоконапорное гидромониторное устройство установлено на поворотном с помощью привода основании, а поворотное основание шарнирно связано с платформой и снабжено опорами качения, при этом платформа снабжена приводом опор качения, которые связаны с радиусной направляющей для перемещения, и снабжена дополнительной опорой, связанной с радиусной направляющей для опоры.

РИСУНКИ
