Патент на изобретение №2344553

(54) МОДУЛЬ КОНТРОЛЯ КАЧЕСТВА СОГЛАСОВАНИЯ АНТЕННО-ФИДЕРНОГО УСТРОЙСТВА С РАДИОПЕРЕДАЮЩИМ АППАРАТОМ

(57) Реферат:

Изобретение относится к технике связи. Технический результат заключается в повышении точности контроля и расширении функциональных возможностей. В модуле контроля качества согласования антенно-фидерного устройства с радиопередающим аппаратом антенно-фидерное устройство состоит из фидера и антенны, выход радиопередающего аппарата подключен к фидеру, один из участков которого представляет собой первичную обмотку широкополосного токового трансформатора, который соединен с высокочастотным выпрямителем, после широкополосного токового трансформатора к фидеру последовательно подключен вход согласующего устройства. Также модуль снабжен компаратором напряжения, вход которого подключен к выходу высокочастотного выпрямителя, а выход – соединен со входом формирователя сигналов, выход которого соединен с управляющим входом согласующего устройства. 1 ил.

Изобретение относится к технике связи и может быть использовано для автоматического контроля качества согласования антенно-фидерного устройства (АФУ) с радиопередающим аппаратом (РПА).

Известно устройство контроля качества согласования антенно-фидерного устройства с радиопередающим аппаратом, в частности анализатор антенн, содержащий широкополосный токовый трансформатор, соединенный со входами двух высокочастотных выпрямителей, выход каждого из которых соединен с соответствующим измерительным прибором и одновременно подсоединен к аналого-цифровому преобразователю, выход которого соединен со входом PIC-контроллера, выход которого подключен ко входу матричного индикатора (Электронный ресурс. Режим доступа:

Недостатками описанного устройства являются низкая точность контроля качества согласования, периодичность проведения контроля и невозможность его осуществления во время эксплуатации, обусловленные тем, что посредством анализатора антенн осуществляется предварительное согласование источника высокочастотного сигнала, например внутреннего генератора, с АФУ с последующей заменой его на РПА, параметры которого аналогичны параметрам генератора, что вызывает необходимость прекращения эксплуатации РПА на время согласования.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату (прототипом) является устройство контроля качества согласования антенно-фидерного устройства с радиопередающим аппаратом, содержащее широкополосный токовый трансформатор, соединенный со входами двух высокочастотных выпрямителей, выходы которых подключены к одному измерительному прибору, и согласующее устройство. При этом один из высокочастотных выпрямителей преобразует напряжение широкополосного токового трансформатора в напряжение постоянного тока прямой волны, а другой – отраженной волны. В качестве измерительного прибора может быть использован микроамперметр электромагнитного типа, а согласующее устройство предназначено для последовательного подключения после широкополосного токового трансформатора к фидеру АФУ. (Любительская радиосвязь на KB: Справочник/Степанов Б.Г., Лаповок Я.С, Ляпин Г.Б. – М.: Радио и связь, 1991. с.73-74).

Недостатком описанного устройства является низкая точность контроля, обусловленная контролем качества согласования АФУ с РПА путем визуального определения напряжения прямой и отраженной волны по показаниям измерительного прибора для последующего расчета коэффициента стоячей волны и устранения возникшего рассогласования ручным управлением согласующим устройством, невозможность осуществления постоянного контроля качества согласования во время эксплуатации РПА, а также невозможность использования устройства в мобильных РПА вследствие низкой вибрационной стойкости измерительного прибора.

Предлагаемым изобретением решается задача повышения точности контроля качества согласования АФУ с РПА, осуществления постоянного контроля качества согласования во время эксплуатации РПА и использования устройства в мобильных и стационарных комплектах РПА с постоянным или периодическим включением в состав РПА.

Для достижения указанного технического результата модуль контроля качества согласования антенно-фидерного устройства с радиопередающим аппаратом, содержащий широкополосный токовый трансформатор, соединенный с высокочастотным выпрямителем, и согласующее устройство, снабжен компаратором напряжения, вход которого подключен к выходу высокочастотного выпрямителя, а выход – соединен со входом формирователя сигналов, выход которого соединен с управляющим входом согласующего устройства.

Повышение точности контроля качества согласования АФУ с РПА за счет осуществления автоматического контроля и формирования сигнала активации согласующего устройства, постоянный контроль качества согласования во время эксплуатации РПА, возможность использования в мобильных и стационарных комплектах РПА с постоянным или периодическим включением в состав РПА обеспечивается вследствие того, что модуль контроля качества согласования антенно-фидерного устройства с радиопередающим аппаратом снабжен компаратором напряжения, вход которого подключен к выходу высокочастотного выпрямителя, а выход – соединен со входом формирователя сигналов, выход которого соединен с управляющим входом согласующего устройства.

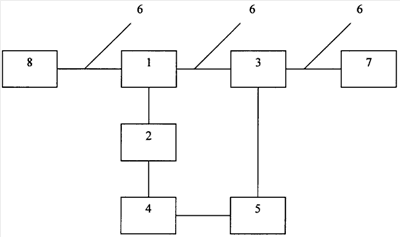

Предлагаемое изобретение иллюстрируется чертежом, на котором изображена структурная электрическая схема модуля контроля качества согласования АФУ с РПА.

Модуль контроля качества согласования АФУ с РПА содержит широкополосный токовый трансформатор 1, высокочастотный выпрямитель 2 и согласующее устройство 3. Он снабжен компаратором напряжения 4, вход которого подключен к выходу высокочастотного выпрямителя 2, а выход – соединен со входом формирователя сигналов 5, выход которого соединен с управляющим входом согласующего устройства 3. При этом АФУ состоит из фидера 6, в качестве которого использован коаксиальный кабель, и антенны 7. Выход РПА 8 подключен к фидеру 6, один из участков которого представляет собой первичную обмотку широкополосного токового трансформатора 1, после которого к фидеру 6 последовательно подключен вход согласующего устройства 3. Широкополосный токовый трансформатор 1 выполнен экранированным, коаксиальным, что позволяет повысить точность первоначальных измерений напряжения отраженной волны, а следовательно, точность контроля качества согласования АФУ с РПА.

Модуль контроля качества согласования АФУ с РПА работает следующим образом.

Перед началом эксплуатации однократно на компараторе напряжения 4 задается значение опорного напряжения, учитывающее рабочую частоту и выходную мощность РПА.

Во время эксплуатации РПА 8 генерирует сигнал, который по фидеру 6, поступает на антенну 7. При этом напряжение отраженной волны, которое наводится выходным сигналом РПА 8 во вторичной обмотке широкополосного токового трансформатора 1, преобразуется высокочастотным выпрямителем 2 в постоянное напряжение и поступает на компаратор напряжения 4, где происходит сравнение величины полученного напряжения с предустановленным значением опорного напряжения. В случае его превышения сигнал с выхода компаратора напряжения 4 поступает на вход формирователя сигналов 5, на выходе которого появляется, например, звуковой или световой сигнал индикации аварийного рассогласования АФУ с РПА для привлечения внимания оператора и одновременно с этим, поступает сигнал активации на вход согласующего устройства 3 для автоматической коррекции согласования.

Таким образом, использование предлагаемого изобретения повышает точность контроля качества согласования АФУ с РПА и делает возможным применение модуля в мобильных и стационарных комплектах РПА с постоянным или периодическим включением в состав РПА.

Формула изобретения

Модуль контроля качества согласования антенно-фидерного устройства с радиопередающим аппаратом, в котором антенно-фидерное устройство состоит из фидера и антенны, выход радиопередающего аппарата подключен к фидеру, один из участков которого представляет собой первичную обмотку широкополосного токового трансформатора, который соединен с высокочастотным выпрямителем, после широкополосного токового трансформатора к фидеру последовательно подключен вход согласующего устройства, отличающийся тем, что он снабжен компаратором напряжения, вход которого подключен к выходу высокочастотного выпрямителя, а выход соединен со входом формирователя сигналов, выход которого соединен с управляющим входом согласующего устройства.

РИСУНКИ
