Патент на изобретение №2344531

(54) ЭЛЕКТРОУСТАНОВОЧНЫЙ БЛОК

(57) Реферат:

Изобретение относится к электроустановочному блоку. Технический результат – создание электроустановочного блока указанного вначале вида, который обеспечивает интеграцию дистанционно управляемого переключающего и/или регулировочного модуля в существующую систему штепсельной розетки без необходимости дополнительной розетки для скрытой установки или прокладки трубки и который можно легко приспосабливать к существующей линии дизайна установочной серии. Достигается тем, что в электроустановочном блоке, содержащем, по меньшей мере, одну имеющую верхнюю часть и нижнюю часть штепсельную розетку и один дистанционно управляемый переключающий и/или регулировочный модуль, для упрощенного монтажа и согласования с линией дизайна электроустановочной серии предлагается, что для расположения рядом друг с другом штепсельной розетки и выполненного в виде модуля открытой установки переключающего и/или регулировочного модуля предусмотрена общая защитная, соответственно, опорная рама. 15 з.п. ф-лы, 5 ил.

Изобретение относится к электроустановочному блоку, по меньшей мере, с одной имеющей верхнюю часть и нижнюю часть штепсельной розеткой для скрытой установки и одним дистанционно управляемым переключательным и/или регулировочным модулем, при этом для расположения рядом друг с другом штепсельной розетки и переключающего и/или регулировочного модуля предусмотрена общая защитная, соответственно, опорная рама.

При переключении/регулировании света из штепсельных розеток известно выполнение дистанционно управляемого переключающего и/или регулировочного модуля в виде модуля, в котором в корпусе расположен радиоприемник, который имеет штепсельную розетку, а также штепсельную вилку. Таким образом, этот корпус с радиоприемником можно вставлять в любую имеющуюся штепсельную розетку, при этом подлежащая переключению нагрузка (потребитель электричества) подключается через имеющуюся в корпусе модуля штепсельную розетку. При этом расположенная в корпусе штепсельная розетка через переключающий светорегулировочный элемент (например, реле или полупроводник), который управляется через радиоприемник, электрически соединена с также имеющейся на корпусе штепсельной вилкой. Недостатком этого варианта выполнения является то, что корпус переключательного и/или регулировочного модуля не подходит к дизайну существующей установочной серии.

Из US 2003/111250 А1 известны подвижные крышки для электрических выходов корпуса мобильной штепсельной вилки.

В US 2002/131262 А1 описан монтируемый в стену ночник. Ночник вместе со штепсельной розеткой, переключателями и регулятором расположен в специальной защитной раме. Вся система размещается в соответствующей большой общей розетке для скрытой установки. Ночник согласно US 2002/131262 А1 имеет регулировочный модуль в виде чувствительной к свету электроники. Недостатком такой системы является то, что для этого необходима большая общая розетка для скрытой установки и что регулировочный модуль реагирует лишь на окружающие условия.

Из DE 29920219 U известна конструкция состоящей из нескольких частей защитной рамы, а также известно расположение переключателей и штепсельных розеток в одной защитной раме.

В GB 2298973 A описано зажимное устройство для установочного устройства. Приводится описание монтируемого в стене установочного устройства (штепсельной розетки с переключателем) с зажимным устройством для подключаемого кабеля.

В US 6011680 А описано выполняемое в виде штепсельной розетки соединительное приспособление для контролирования и управления сетью. Снабжаемая из сети контролирующая и управляющая электроника, которая снабжена шиной, контролирует параметры, такие как потребление тока, токи утечки, ошибочные напряжения и т.д. подключенного потребителя, для того чтобы отключать его от сети при превышении или занижении граничных значений. Однако в US 6011680 А не затрагивается проблема скрытого расположения такой «интеллектуальной» штепсельной розетки.

Из US 2003/0092297 А1 известен устанавливаемый в стенную штепсельную розетку ночной или дополнительный свет, который имеет штепсельные розетки. В корпусе, в котором размещаются штепсельные розетки, штепсельные вилки и ночник, также расположена управляющая и регулирующая электроника. При этом может быть предусмотрено, что в системе предусмотрен световой датчик или переключающие часы, которые выполнены с возможностью программирования и переключают электрические выходы. Недостатком всех предложенных в US 2003/0092297 А1 вариантов выполнения является то, что они все предусмотрены лишь для сочленения с существующими штепсельными розетками.

Дополнительно к этому известно расположение переключающего и/или регулировочного модуля в самой штепсельной розетке для скрытой установки, при этом радиоприемник с переключающей частью соединяется со штепсельной розеткой. Недостатком этого варианта выполнения является то, что необходима дополнительная розетка для скрытой установки, а также прокладка трубки для соединения радиоприемника с переключающим элементом с существующей штепсельной розеткой.

Задачей изобретения является создание электроустановочного блока указанного вначале вида, который обеспечивает интеграцию дистанционно управляемого переключающего и/или регулировочного модуля в существующую систему штепсельной розетки без необходимости дополнительной розетки для скрытой установки или прокладки трубки и который можно легко приспосабливать к существующей линии дизайна установочной серии.

Эта задача решена согласно изобретению за счет того, что переключающий и/или регулировочный модуль выполнен в виде модуля для открытой установки.

За счет этого обеспечивается то преимущество, что для дистанционного управления, соответственно, регулирования штепсельной розетки по радио нет необходимости в дополнительной розетке для скрытой установки, и за счет расположения рядом друг с другом на общей защитной, соответственно, опорной раме достаточно выполнить ее в соответствии с установочной серией для достижения согласования с дизайном.

В модификации изобретения может быть предусмотрено, что защитная и/или опорная рама выполнена в виде защитной рамы для переключающей или штепсельной розетки электроустановочной техники. За счет применения электроустановочных компонентов существующих линий дизайна можно дистанционно управляемые переключающие и/или регулировочные модули интегрировать без дополнительно изготавливаемых частей во все предлагаемые линии дизайна.

Согласно другому варианту выполнения изобретения может быть предусмотрено, что дистанционно управляемый переключающий и/или регулировочный модуль имеет защитную крышку. За счет этого можно выполнять требования техники безопасности, кроме того, чувствительная электроника защищена от загрязнений, а также от несанкционированного доступа, и вся система интегрируется в линию дизайна существующей электроустановки.

В другой модификации изобретения может быть предусмотрено, что защитная и/или опорная рама для фиксирования штепсельной розетки и переключающего и/или регулировочного модуля или его защитной крышки выполнены с совпадающими друг с другом при наложении выемками. За счет этого можно в данном случае применять защитную и/или опорную раму, которая предназначена для размещения двух штепсельных розеток, за счет чего значительно уменьшаются затраты на изготовление электроустановочного блока.

В другой модификации изобретения может быть предусмотрено, что при выполнении в виде одной детали защитной и/или опорной рамы зоны вставления штепсельной розетки защитная и/или опорная рама выполнена с выемкой, кромка которой совпадает при наложении с кромкой зоны вставления. За счет этого электроустановочный блок согласно изобретению можно интегрировать в существующую электроустановку, в которой зона вставления штепсельной розетки выполнена в виде одной детали с защитной и/или опорной рамой, что увеличивает область применения изобретения.

Другой признак изобретения может состоять в том, что на расположенной на стороне штукатурки внутренней стороне защитной и/или опорной рамы выполнены зажимы для подводящих и/или соединительных проводов. За счет предусмотрения зажимов, например, для соединительных проводов упрощается монтаж электроустановочного блока, отпадает необходимость долбежных работ для прокладки дополнительных трубок.

В другом варианте выполнения изобретения может быть предусмотрено, что с помощью дистанционно управляемого переключательного и/или регулировочного модуля можно переключать как фазу, так и нейтральный провод штепсельной розетки. За счет этого может быть реализовано двухполюсное переключение, которое имеет преимущества по соображениям техники безопасности при применении в сырых помещениях или снаружи.

Ниже приводится подробное описание изобретения со ссылками на прилагаемые чертежи, на которых изображены варианты выполнения:

фиг.1 – электроустановочный блок согласно изобретению на виде сверху;

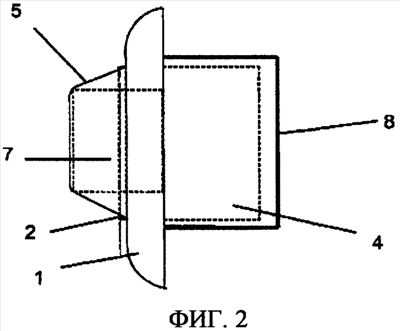

фиг.2 – электроустановочный блок согласно изобретению на виде сбоку;

фиг.3 – блок-схема электроустановочного блока согласно изобретению;

фиг.4 – электроустановочный блок согласно изобретению в разнесенной изометрической проекции и

фиг.5 – электроустановочный блок согласно изобретению в разнесенной изометрической проекции.

На фиг. 1, 2, 4 и 5 показан электроустановочный блок согласно изобретению, содержащий штепсельную розетку с верхней частью 2 и нижней частью 4 и дистанционно управляемый переключающий и/или регулировочный модуль 7, при этом для расположения рядом друг с другом устанавливаемых в штепсельную розетку 8 для скрытой установки (изображена лишь схематично без подводящих проводов) штепсельных розеток 2, 4 для скрытой установки и выполненного в виде модуля открытой установки переключающего и/или регулировочного модуля 7 предусмотрена общая защитная и/или опорная рама 1. Может быть предусмотрено, что переключающий и/или регулировочный модуль 7 расположен как справа, так и слева, соответственно, сверху или снизу штепсельной розетки. Кроме того, можно располагать несколько штепсельных розеток в одной соответственно расширенной защитной раме 1, из которых одна или несколько могут быть соединены с переключающим и/или регулировочным модулем 7.

Применяемая защитная и/или опорная рама 1 выполнена в виде защитной рамы для переключающей или штепсельной розетки электроустановочной техники. Это обеспечивает не требующее больших затрат согласование с существующими конструкционными группами и простую интеграцию в существующие линии дизайна.

Защитная и/или опорная рама 1 для фиксирования штепсельной розетки 2, 4 и переключающего и/или регулировочного модуля 7 или его защитной крышки 5 выполнена с совпадающими друг с другом при наложении выемками 10, за счет чего обеспечивается установка защитной и/или опорной рамы 1, выполненной для двух штепсельных розеток.

С помощью дистанционно управляемого переключающего и/или регулировочного модуля 7 осуществляется регулирование выходного напряжения соседней штепсельной розетки 2, 4. За счет этого можно регулировать непосредственно подключенного к штепсельной розетке 4 потребителя, как, например, лампу, вентилятор или нагреватель.

Дистанционное управление можно выполнять с помощью любой подходящей технологии, такой как, например, радио, инфракрасный свет, ультразвук, с использованием мобильных или стационарных телефонов, соответственно, известных из этих областей технологий (как, например, Bluetooth), или с помощью беспроводной локальной сети LAN.

Дистанционно управляемый переключающий и/или регулировочный модуль 7 предназначен для открытой установки в выемке 10 защитной, соответственно, опорной рамы 1 и защищается защитной крышкой 5, которая удерживается не существенными для данного изобретения крепежными средствами 11, как, например, винтами, зажимами или фиксирующими выступами, в защитной, соответственно, опорной раме 1. Защитная крышка 5 изготавливается предпочтительно из непроводящего материала, такого как пластмасса. Для указания рабочего состояния может быть предусмотрено, что переключающий и/или регулировочный модуль 7 имеет несколько индикаторных элементов 9, таких как, например, светодиоды, лампочки накаливания, жидкокристаллические или плазменные дисплеи, при этом в таком варианте выполнения переключающего и/или регулировочного модуля 7 предусмотрено использование крышки 5 с соответствующими прозрачными или просвечивающими зонами 12, которые обеспечивают распознавание индикаторных элементов 9.

Кроме того, может быть предусмотрено выполнения крышки 5 в качестве управляющего элемента для обеспечения ручного вмешательства в процесс регулирования. Это можно осуществлять, например, посредством использования поворотной кнопки, ползункового регулятора или чувствительной к прикосновению поверхности (например, сенсорной панели или сенсорного экрана), за счет чего возможно гибкое воздействие на функцию регулирования света. Кроме того, может быть предусмотрено соединение дистанционно управляемого переключающего и/или регулировочного модуля с помощью соединения через сеть с вычислительным устройством, таким как персональный компьютер (ноутбук, карманный персональный компьютер) или микроконтроллер, для управления некоторыми функциями управления и регулирования. Такое соединение с сетью можно осуществлять, например, через установочную шину, такую как, например, EIB (европейская установочная шина), LON (локальная операционная сеть) или же с помощью линии электропитания, для чего не требуются дополнительные управляющие провода.

На обращенной к штукатурке внутренней стороне защитной, соответственно, опорной рамы 1 предусмотрены зажимы 13 для подводящих и/или соединительных проводов. Эти зажимы обеспечивают кабельное соединение переключающего и/или регулировочного модуля 7 со штепсельной розеткой 2, 4 без дополнительной прокладки трубок или необходимых для этого долбежных работ.

Как показано на блок-схеме на фиг. 3, фаза L подлежащей регулированию штепсельной розетки 2, 4 подключена к переключающему и/или регулировочному модулю 7. Переключающий и/или регулировочный модуль 7 регулирует напряжение и выдает регулируемую токопроводящую фазу LA в нижнюю часть 4 (изображена лишь схематично без подводящих проводов), с которой он соединен. Кроме того, предусмотрено подключение нейтрального проводника N из нижней части 4 к переключающему и/или регулировочному модулю 7. Поскольку для регулирования напряжения нет необходимости регулирования также нейтрального провода, то он непосредственно соединен с нижней частью 4 и из нее соединен дальше с переключающим и/или регулировочным модулем 7.

В другом варианте выполнения изобретения предусмотрено переключение или регулирование наряду с фазой также нейтрального проводника с помощью переключающего и/или регулировочного модуля (так называемое двойное отключение), поскольку это предпочтительно по соображениям техники безопасности, например, при использовании в сырых помещениях или снаружи.

Поскольку переключающий и/или регулировочный модуль 7 не содержит никаких доступных снаружи проводящих частей, то нет необходимости в подключении провода защитного контакта (заземления) РЕ, и его подключение ограничивается нижней частью 4.

Применение электроустановочного блока согласно изобретению в принципе не ограничивается сетью 110 В (США) или сетью 240 В. Предусматривается также применение в области силовой или трехфазной техники или на борту судов, поездов или самолетов. В других вариантах выполнения может быть предусмотрено регулирование нескольких токопроводящих фаз.

Применение изобретения не ограничивается электроустановочными компонентами, в которых верхняя часть выполнена отдельно от защитной рамы 1. При выполнении в виде одной детали с защитной, соответственно, опорной рамой 1 зоны вставления штепсельной розетки защитная, соответственно, опорная рама 1 выполняется с выемкой 10, кромка которой совпадает при наложении с кромкой установочной зоны.

Формула изобретения

1. Электроустановочный блок, содержащий, по меньшей мере, одну имеющую верхнюю часть (2) и нижнюю часть (4) штепсельную розетку (2, 4) для скрытой установки и один дистанционно управляемый переключающий и/или регулировочный модуль (7), при этом для расположения рядом друг с другом штепсельной розетки (2, 4) и переключающего и/или регулировочного модуля (7) предусмотрена общая защитная, соответственно, опорная рама (1), отличающийся тем, что переключающий и/или регулировочный модуль (7) выполнен весь в виде модуля открытой установки.

2. Электроустановочный блок по п.1, отличающийся тем, что защитная и/или опорная рама (1) выполнена в виде защитной рамы для переключающих или штепсельных розеток электроустановочной техники.

3. Электроустановочный блок по п.1 или 2, отличающийся тем, что дистанционно управляемый переключающий и/или регулировочный модуль (7) имеет защитную крышку (5).

4. Электроустановочный блок по п.1 или 2, отличающийся тем, что защитная и/или опорная рама (1) для фиксирования штепсельной розетки (2, 4) и переключающего и/или регулировочного модуля (7) или его защитной крышки (5) выполнены с совпадающими друг с другом при наложении выемками (10).

5. Электроустановочный блок по п.3, отличающийся тем, что защитная и/или опорная рама (1) для фиксирования штепсельной розетки (2, 4) и переключающего и/или регулировочного модуля (7) или его защитной крышки (5) выполнены с совпадающими друг с другом при наложении выемками (10).

6. Электроустановочный блок по п.1 или 2, отличающийся тем, что при выполнении в виде одной детали защитной и/или опорной рамы (1) зоны вставления штепсельной розетки (2, 4) защитная и/или опорная рама (1) выполнена с выемкой (10), кромка которой при наложении совпадает с кромкой зоны вставления.

7. Электроустановочный блок по п.3, отличающийся тем, что при выполнении в виде одной детали защитной и/или опорной рамы (1) зоны вставления штепсельной розетки (2, 4) защитная и/или опорная рама (1) выполнена с выемкой (10), кромка которой при наложении совпадает с кромкой зоны вставления.

8. Электроустановочный блок по любому из пп.1, 2, 5 или 7, отличающийся тем, что на расположенной на стороне штукатурки внутренней стороне защитной и/или опорной рамы (1) выполнены зажимы (13) для подводящих и/или соединительных проводов.

9. Электроустановочный блок по п.3, отличающийся тем, что на расположенной на стороне штукатурки внутренней стороне защитной и/или опорной рамы (1) выполнены зажимы (13) для подводящих и/или соединительных проводов.

10. Электроустановочный блок по п.4, отличающийся тем, что на расположенной на стороне штукатурки внутренней стороне защитной и/или опорной рамы (1) выполнены зажимы (13) для подводящих и/или соединительных проводов.

11. Электроустановочный блок по п.6, отличающийся тем, что на расположенной на стороне штукатурки внутренней стороне защитной и/или опорной рамы (1) выполнены зажимы (13) для подводящих и/или соединительных проводов.

12. Электроустановочный блок по любому из пп.1, 2, 5, 7, 9, 10 или 11, отличающийся тем, что с помощью дистанционно управляемого переключающего и/или регулировочного модуля (7) можно переключать как фазу (L), так и нейтральный провод (N) штепсельной розетки.

13. Электроустановочный блок по п.3, отличающийся тем, что с помощью дистанционно управляемого переключающего и/или регулировочного модуля (7) можно переключать как фазу (L), так и нейтральный провод (N) штепсельной розетки.

14. Электроустановочный блок по п.4, отличающийся тем, что с помощью дистанционно управляемого переключающего и/или регулировочного модуля (7) можно переключать как фазу (L), так и нейтральный провод (N) штепсельной розетки.

15. Электроустановочный блок по п.6, отличающийся тем, что с помощью дистанционно управляемого переключающего и/или регулировочного модуля (7) можно переключать как фазу (L), так и нейтральный провод (N) штепсельной розетки.

16. Электроустановочный блок по п.8, отличающийся тем, что с помощью дистанционно управляемого переключающего и/или регулировочного модуля (7) можно переключать как фазу (L), так и нейтральный провод (N) штепсельной розетки.

РИСУНКИ
