Патент на изобретение №2344393

(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВЕКТОРА ДИСБАЛАНСА ВРАЩАЮЩЕГОСЯ ТЕЛА

(57) Реферат:

Изобретение относится к измерительной технике. Устройство содержит диск с метками, установленный соосно с вращающимся телом, поверхность которого разделена на сектора, длина меток составляет часть длины дуги сектора и метки выполнены в виде полос. Диск разделен не менее чем на 16 секторов и имеет 4 дорожки, на каждой из которых нанесены две метки, расположенные напротив друг друга, одинаковые по длине и ширине, но окрашенные в разные цвета, например синий и красный. Метки на соседних дорожках размещены со смещением относительно предыдущей на 45°. Технический результат: получение несложного в изготовлении, надежного и удобного в использовании переносного прибора, позволяющего с высокой точностью производить балансировку вращающихся тел. 4 ил.

Изобретение относится к измерительной технике и может быть использовано для определения дисбаланса вращающегося тела, например рабочего колеса электровентилятора.

Известно устройство для измерения параметров вектора дисбаланса вращающегося тела (а.с. № 996884 RU, опубл. 15.02.1983 г.). Устройство содержит диски для размещения меток, установленные соосно с вращающимся телом и жестко закрепленные с ним, а поверхность диска разделена на сектора, в каждом из которых длина меток составляет часть длины дуги сектора, причем длина метки в пределах сектора разделена на равные части, которые отделены одна от другой.

Принцип работы устройства основан на фиксации вибрации, возникающей из-за дисбаланса вращающегося тела. Недостатками устройства являются понижение точности балансировки, связанной с необходимостью иметь допуск на обороты, а также сложность оборудования, требующая наличия различных датчиков.

Известно также устройство для определения вектора дисбаланса вращающегося тела (патент № 52174 RU, опубл. 10.03.2006 г.). Устройство содержит два диска с метками, установленные соосно с вращающимся телом. Первый диск жестко закреплен с вращающимся телом, имеет разметку в виде дорожек, секторов и меток. Длина последних составляет часть длины дуги сектора и выполнены они в виде черных и белых полос. Второй диск имеет смещенный центр тяжести и свободно вращается относительно первого, а также он окрашен в черный цвет и имеет прорези относительно разметки первого диска.

Наличие в указанной конструкции принципа маятникового метода усложняет балансировку механизмов, в которых на вибрацию кроме собственного дисбаланса действуют еще и другие факторы.

Технической задачей изобретения является повышение точности балансировки и расширение функциональных возможностей устройства.

Техническим результатом использования изобретения является получение несложного в изготовлении, надежного и удобного в использовании переносного прибора, позволяющего с высокой точностью производить балансировку вращающихся тел.

Указанный технический результат достигается за счет устранения подвижных деталей, на показания которых могут оказывать влияние множественные составляющие вибрации, в том числе и резонансные явления. Устройство содержит диск с метками, установленный соосно с вращающимся телом, поверхность диска разделена на сектора и длина меток составляет часть длины дуги сектора, а метки выполнены в виде полос, причем диск разделен не менее чем на 16 секторов и имеет 4 дорожки, на каждой из которых нанесены две метки, расположенные напротив друг друга, одинаковые по длине и ширине, но окрашенные в разные цвета, например синий и красный, причем метки на соседних дорожках размещены со смещением относительно предыдущей на 45°.

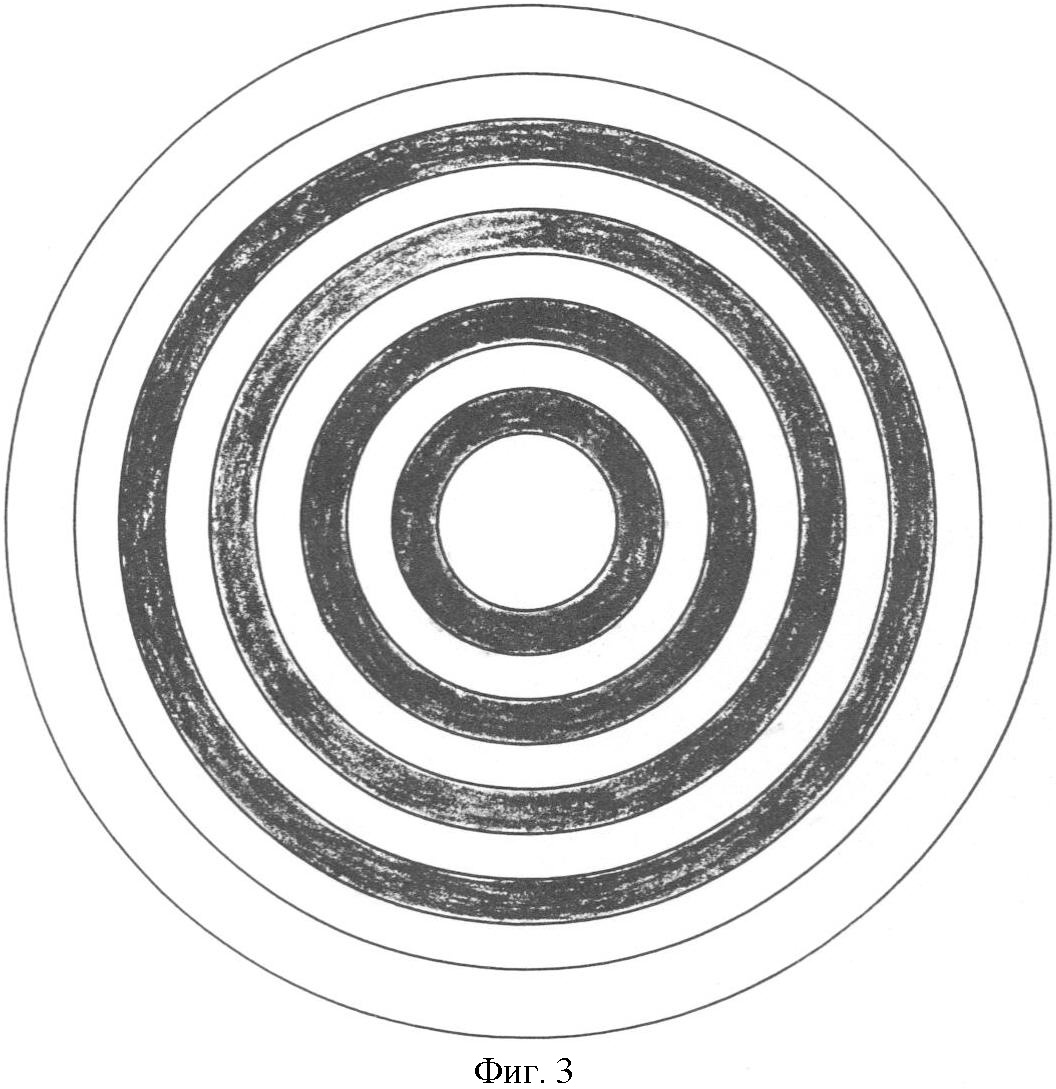

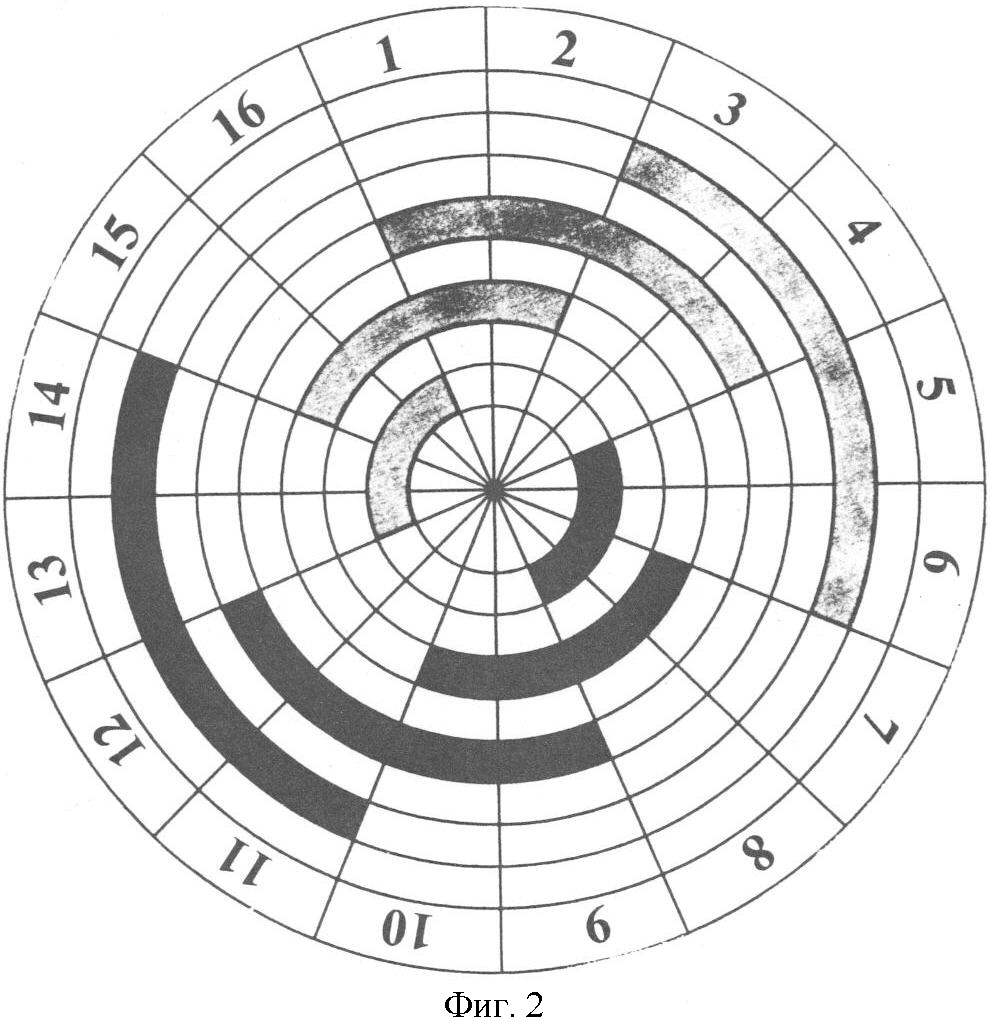

На фиг.1 показано устройство в сборе с вращающимся телом, на фиг.2 – диск в состоянии покоя, фиг.3 – вращающийся диск без дисбаланса, фиг.4 – вращающийся диск с дисбалансом.

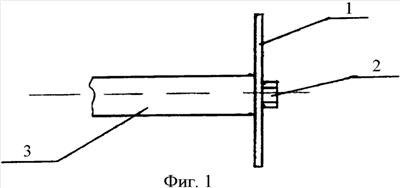

Устройство в сборе с вращающимся телом состоит из диска с разметкой 1 и крепежного болта 2, установленных на валу балансируемого тела 3.

Устройство работает следующим образом.

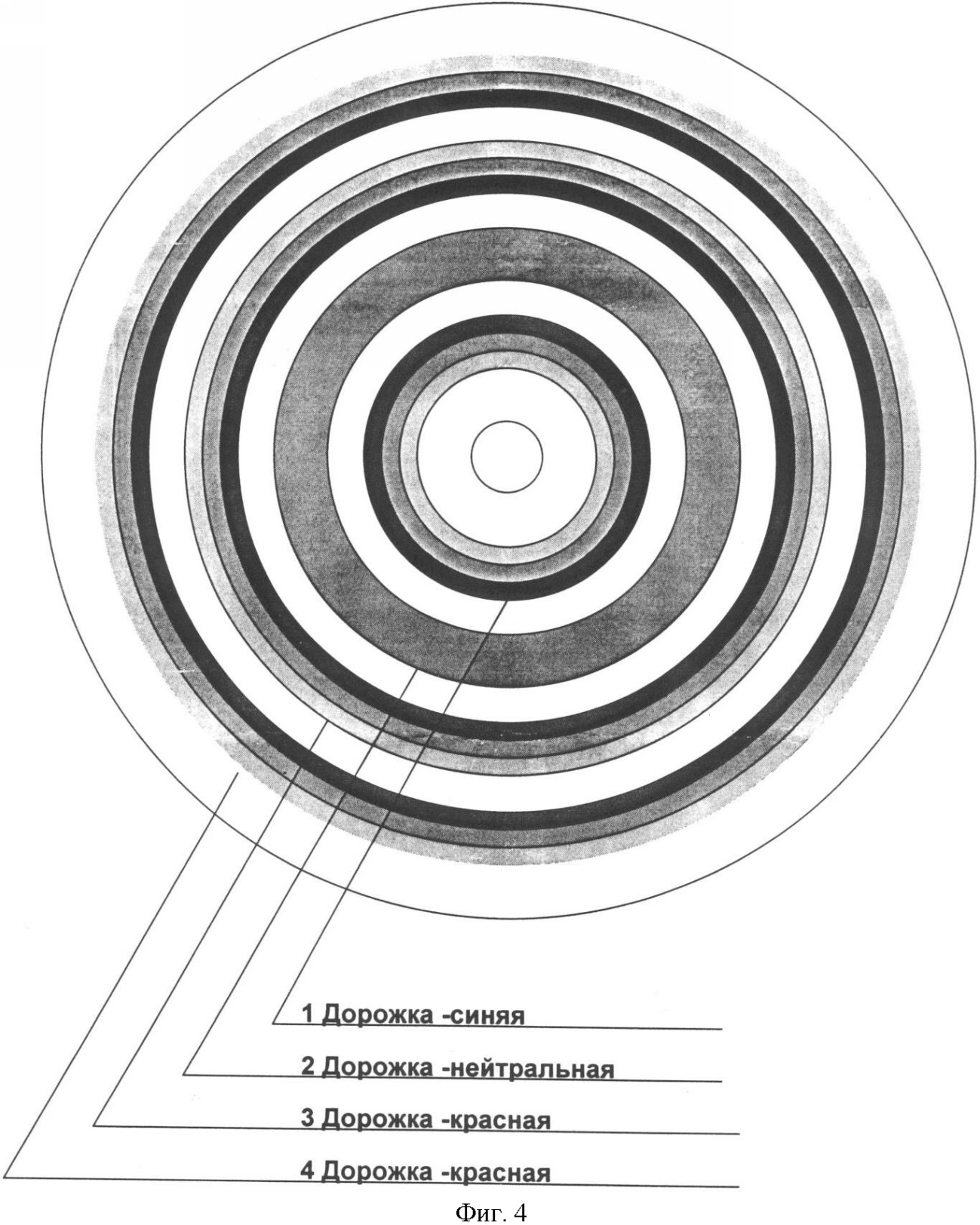

Приводят во вращение балансируемое тело 3 в сборе с диском 1. На вращающемся диске 1, если на балансируемом теле 3 нет дисбаланса, появятся концентрические круги серого цвета (фиг.3). Если на балансируемом теле 3 имеется дисбаланс, начинается вибрация, т.е. геометрическая ось вращения выходит из состояния покоя и начнет описывать окружность. На вращающемся диске 1 появятся концентрические круги различного цветового сочетания – красные, серые и синие. Комбинации цветных кругов зависят от расположения вектора дисбаланса на балансируемоом теле и каждому конкретному месту вектора дисбаланса соответствует конкретная комбинация кругов серого, красного и синего цветов. Так, например (фиг.4), если на диске 1 наблюдается следующая комбинация цветных кругов: 1 дорожка – красный, серый, синий, 2 дорожка – серый, 3 дорожка – синий, серый, красный, 4 дорожка – синий, серый, красный, то вектор дисбаланса вращающегося тела находится на границе секторов 4-5. Другая комбинация цветных дорожек будет соответствовать расположению вектора дисбаланса в другом секторе диска 1. Таким образом, на вращающемся диске с дисбалансом в одном из 16 секторов будет комбинация цветных кругов, соответствующая только одному из 16 секторов.

Возможные комбинации цветных кругов с их привязкой к конкретному сектору диска 1 сведены в таблицу, которая позволяет при взгляде на вращающийся диск 1 сразу определить место вектора дисбаланса вращающегося тела.

Формула изобретения

Устройство для определения вектора дисбаланса вращающегося тела, содержащее диск с метками, установленный соосно с вращающимся телом, поверхность которого разделена на сектора, длина меток составляет часть длины дуги сектора и метки выполнены в виде полос, отличающееся тем, что диск разделен не менее чем на 16 секторов и имеет 4 дорожки, на каждой из которых нанесены две метки, расположенные напротив друг друга, одинаковые по длине и ширине, но окрашенные в разные цвета, например синий и красный, причем метки на соседних дорожках размещены со смещением относительно предыдущей на 45°.
