Патент на изобретение №2344243

(54) ТРЕХСЛОЙНЫЙ АРМИРОВАННЫЙ АРБОЛИТОВЫЙ БЛОК

(57) Реферат:

Изобретение относится к изготовлению конструкционных арболитовых изделий и может быть использовано в промышленности изготовления строительных материалов для строительства жилых и промышленных зданий. Трехслойный армированный арболитовый блок состоит из трех слоев прямоугольного сечения и армирующего каркаса. Блок выполнен в виде двух наружных слоев из арболита, изготовленного на основе древесного заполнителя даурской лиственницы и одного внутреннего слоя, выполненного из пенопластового утеплителя – экопена или полистирола. Наружные и внутренние слои армированы и соединены между собой единым деревянным брусковым каркасом, который обработан раствором жидкого стекла. Технический результат: высокие физико-механические показатели при низких стоимостных затратах изготовления. 3 ил.

Изобретение относятся к изготовлению конструкционных арболитовых изделий на основе древесного заполнителя даурской лиственницы и может быть использовано в промышленности изготовления строительных материалов для строительства жилых, административных и промышленных зданий.

Известные изделия выполнены в виде блоков, представляют собой трехслойную конструкцию, где два наружных слоя выполнены в виде фактурных слоев 10-25 мм из цементно-песчаного раствора класса по прочности на сжатие В10-В15. Изделия армируются металлическими каркасами или сетками из арматуры класса А-1, которые располагают в фактурном слое цементно-песчаного раствора. Внутренний слой выполнен из арболита класса В-2,5 по прочности на сжатие [1].

Недостатком известной конструкции является:

– низкая прочность конструкции, так как наружные слои выполняют в основном фактурно-декоративные свойства;

– высокая средняя плотность конструкции за счет металлического арматурного каркаса и слоев цементно-песчаного раствора, что приводит к высокой теплопроводности конструкции;

– низкая корозостойкость металлического каркаса в арболитовых изделиях приводит к разрушению наружных слоев, а следовательно, конструкции в целом.

Известны стеновые блоки как слоистые элементы, где два наружных слоя выполнены из цементного бетона на плотных или пористых заполнителях классов по прочности на сжатие В15-В25. Армирование блоков выполнено металлическими каркасами или сетками из арматуры класса В 1, которые располагают в цементно-бетонных наружных слоях. Внутренний слой выполнен из арболита класса В2,5 по прочности на сжатие [2].

Прототип.

Недостатками этой конструкции являются:

– высокая средняя плотность конструкции блока;

– высокая теплопроводность конструкции блока;

– металлический каркас и цементно-бентонные наружные слои приводят к образованию мостиков холода;

– конструкции блоков и панелей имеют невысокую прочность;

– низкая корозостойкость металлических каркасов в таких арболитовых изделиях приводит к разрушению конструкции блоков.

Предлагаемый трехслойный армированный арболитовый блок отличается тем, что он выполнен в виде двух наружных слоев арболита, изготовленного на основе древесного заполнителя даурской лиственницы, и одного внутреннего слоя, выполненного из пенопластового утеплителя (экопена или полистирола), отличается тем, что наружные и внутренние слои армированы и соединены между собой единым деревянным брусковым каркасом, обработанным раствором жидкого стекла. Введение в формулу изобретения такого существенного признака, как то что наружные и внутренние слои армированы единым деревянным брусовым каркасом, его удочное расположение в слоях блока позволяет не только прочно соединить все три слоя блока, увеличит прочность на сжатие и изгиб, но и расчетно планировать необходимые прочностные величины в соответствии с классом и маркой по прочности на сжатие от В1,5 (м 25) до В7,5 (м 100) и выше.

Кроме того, деревянный каркас ликвидирует мостики холода и процессы разрушения конструкции блока, возникающие вследствие высокой коррозии металлических каркасов в арболитовых изделиях.

Существенный признак в том, что деревянный брусковый каркас, обработанный раствором жидкого стекла, увеличивает агдезию деревянных брусков к арболитовым слоя блока (разрушение происходит по арболиту), вследствие значительно увеличивается модуль упругости при сжатии блока.

Существенный признак в том, что сочетание двух наружных слоев из арболита и одного внутреннего слоя из пенопластового утеплителя (экопена или полистирола) снижает среднюю плотность блока по сравнению с прототипом в 5 и более раз, а теплопроводность – в 6 и более раз.

Существенный признак в том, что конструкция наружных слоев блока состоит из арболита, изготовленного на основе деревянного заполнителя даурской лиственницы, обеспечивающего высокие физико-механические свойства и расширение сырьевой базы для его изготовления.

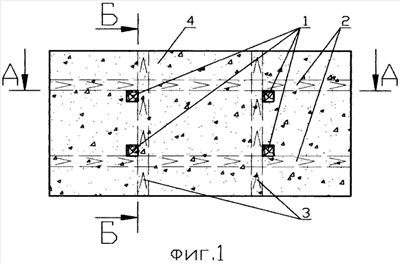

Конструкция трехслойного армированного арболитового блока поясняется чертежами, где на фиг.1. показан передний или фасадный вид блока, фиг.2 – вид блока сверху в разрезе по А-А, фиг.3 – вид блока сбоку или с торца в разрезе по Б-Б.

Условные обозначения, принятые на чертежах:

1 – горизонтальные короткие бруски каркаса;

2 – горизонтальные длинные бруски каркаса;

3 – вертикальные бруски каркаса;

4 – наружные арболитовые слои;

5 – средний слой пенопластового утеплителя;

Блок применяется следующим образом:

Блок как стеновой конструкционный материал укладывается друг на друга на кладочный цементный раствор. Верхний блок ложиться на два нижних и захватывает по ¹/₂ части каждого. При этом каркас в блоке расположен так, что вертикальные бруски армирующего каркаса становятся друг на друга, создают при этом дополнительную прочность стены на сжатие.

Преимущества предлагаемого блока является:

– высокие физико-механические показатели при низких стоимостных затратах изготовления, это прочность на сжатие, модуль упругости при сжатии, прочность на изгиб, средняя плотность, коэффициент теплопроводимости и корозостойкость;

– снижение общей стоимости одного кв. м. стены в 3 и более раза.

Источники информации

1. Суслов Е.Б. Издания из арболита. Костромской ЦНТИ. Инф. Листок №121-84, г.Кострома, 1984 г., 2 с.

2. СН 549-82 Инструкция по проектированию, изготовлению и применению конструкций и изделий из арболита. Госстрой СССР. – М.: Стройиздат, 1983 г., с.4-10, рис.1.

Формула изобретения

Трехслойный армированный арболитовый блок, состоящий из трех слоев прямоугольного сечения и армирующего каркаса, отличающийся тем, что блок выполнен в виде двух наружных слоев из арболита, изготовленного на основе древесного заполнителя даурской лиственницы, и одного внутреннего слоя, выполненного из пенопластового утеплителя – экопена или полистирола, наружные и внутренние слои армированы и соединены между собой единым деревянным брусковым каркасом, который обработан раствором жидкого стекла.

РИСУНКИ
