Патент на изобретение №2343459
|
||||||||||||||||||||||||||
(54) ГАММА-ДЕФЕКТОСКОП
(57) Реферат:
Использование: для осуществления радиационной дефектоскопии материалов. Сущность заключается в том, что гамма-дефектоскоп содержит радиационную головку с источником излучения, блок радиационной защиты, коллиматор барабанного типа с несколькими коллимационными каналами, а также привод для выпуска и перекрытия пучка излучения и вращения коллиматора, при этом гамма-дефектоскоп выполнен в виде набора сопрягаемых сменных узлов разной конфигурации с возможностью разборки и модификации его размеров и конфигурации в процессе работы с помощью элементов крепления (бобышек и защелок), причем с помощью элементов крепления (бобышек и защелок) собирают в одно целое блок радиационной защиты, радиационную головку с источником излучения и коллиматор барабанного типа в радиационно-защитном экране, при этом коллиматор барабанного типа выполнен ступенчатым из цилиндров разного внешнего диаметра с возможностью отделения от радиационно-защитного экрана и замены на другой, причем внешние диаметры цилиндров увеличиваются по мере удаления от источника излучения, а диаметры коллимационных каналов определяются заданным углом раствора излучения, между источником излучения и коллиматором установлен источник света на оси коллимационного канала в потоке излучения. Технический результат: обеспечение универсальности дефектоскопа, а также повышение достоверности определения структуры и дефектов материалов. 1 ил.
Изобретение относится к области исследования материалов без их разрушения, а именно к радиационной дефектоскопии, точнее к гамма – дефектоскопии. Известны гамма – дефектоскопы для просвечивания контролируемых объектов, например, устройство для радиографического контроля, содержащее блок радиационной защиты, источник излучения, выполненный в виде секторов с возможностью поворота затвора для формирования пучка излучения, и механизм управления затвором [1]. Известен гамма-дефектоскоп, содержащий блок радиационной защиты, источник излучения в осевом канале, затвор и соосное каналу коллимирующее устройство, причем затвор выполнен из двух подвижных частей, одна из которых может вращаться при помощи цилиндрической шестерни [2]. Наиболее близким по назначению и конструкции является гамма – дефектоскоп типа «Стапель», «Газпром» [3]. Гамма – дефектоскопы этого типа предназначены для работы в поле, на монтажных площадках, в доке или цехе, когда применение шланговых универсальных дефектоскопов невозможно из-за ограниченных размеров радиационно-защитных зон. Известный дефектоскоп включает в себя радиационную головку, представляющую собой источник излучения, размещенный в защитном блоке, дистанционный и ручной приводы выпуска и перекрытия пучка излучения, а также поворотный барабан с коллимирующими вставками. С помощью дистанционного привода или рукояткой местного управления, расположенной непосредственно на радиационной головке, оператор производит выпуск или перекрытие пучка излучения, а с помощью поворотного барабана с коллимирующими вставками изменяет угол раствора пучка излучения. Направление излучения ориентируют на заданный участок исследуемого объекта и в результате просвечивания определяют структуру и дефекты объекта. Недостатками известных гамма – дефектоскопов являются отсутствие универсальности и ограниченные функциональные возможности, обусловленные тем, что каждый тип дефектоскопа предназначается для выполнения конкретной задачи и в связи с этим выполняется в виде неразборного блока. Кроме того, установка дефектоскопа на точку облучения производится оператором визуально путем перемещения дефектоскопа без учета истинного направления излучения через коллимационный канал, что может привести к неправильным выводам о месте расположения и размерах дефектов в исследуемом объекте. Технический результат, получаемый при реализации предлагаемого устройства, заключается в обеспечении универсальности дефектоскопа за счет возможности разборки и модификации размеров и конфигурации устройства, а также в повышении достоверности определения структуры и дефектов за счет прицеливания в точку облучения с помощью светового луча. Указанный технический результат достигается за счет того, что гамма – дефектоскоп, содержащий радиационную головку с источником излучения, блок радиационной защиты, коллиматор барабанного типа с несколькими коллимационными каналами, а также привод для выпуска и перекрытия пучка излучения и вращения коллиматора, выполнен в виде набора сопрягаемых сменных узлов разной конфигурации с возможностью разборки и модификации его размеров и конфигурации в процессе работы с помощью элементов крепления (бобышек и защелок), причем с помощью элементов крепления (бобышек и защелок) собирают в одно целое блок радиационной защиты, радиационную головку с источником излучения и коллиматор барабанного типа в радиационно-защитном экране, при этом коллиматор барабанного типа выполнен ступенчатым из цилиндров разного внешнего диаметра с возможностью отделения от радиационно-защитного экрана и замены на другой, причем внешние диаметры цилиндров увеличиваются по мере удаления от источника излучения, а диаметры коллимационных каналов определяются заданным углом раствора излучения, между источником излучения и коллиматором установлен источник света на оси коллимационного канала в потоке излучения. Один из вариантов предлагаемого устройства показан на чертеже. Устройство включает в себя основной блок радиационной защиты 1, радиационную головку 2, содержащую источник ионизирующего излучения 3 в радиационно-защитной капсуле, сменный ступенчатый многоканальный коллиматор 4 барабанного типа в радиационном – защитном экране 5 с несколькими коллимационными каналами 6 различного диаметра, привод 7 с зубчатой передачей 8 для вращения коллиматора 4, фиксатор положения коллиматора 9, источник света 10, размещенный на оси установленного коллимационного канала 6 в потоке ионизирующего излучения, а также бобышки 11 и защелки 12 для сопряжения перечисленных узлов в одно целое. Устройство работает следующим образом. С помощью бобышек 11 и защелок 12 радиационную защиту 1, радиационную головку 2 с источником излучения 3 и коллиматор 4 в защитном экране 5 собирают в одно целое с помощью манипулятора в защитной камере. В собранном виде устройство устанавливают в заданное место и прицеливают на исследуемый объект по световому лучу от источника света 10. С помощью привода 7 и зубчатой передачи 8 коллиматор 4 поворачивают с использованием фиксатора 9 и открывают поток излучения через один из заданных коллимационных каналов. При необходимости изменения угла раствора пучка излучения меняют коллимационный канал, поворачивая коллиматор при помощи привода 7, передачи 8 и с использованием фиксатора 9. По окончании просвечивания излучение перекрывают, а источник света выключают. Затем анализируют данные о структуре и дефектах объекта, полученные на пленке, чувствительной к гамма-излучению, заранее до начала просвечивания установленной на пути излучения, прошедшего через контролируемый объект. Ступенчатое исполнение коллиматора обеспечивает радиационную защиту от излучения, попадающего в щелевой зазор между вращающимся коллиматором и неподвижным защитным экраном. При изменении требований и условий просвечивания устройство разбирают для замены отдельных узлов аналогичными по назначению и посадочным местам, но другими по конфигурации и размерам, например, устанавливают сменный коллиматор другой длины, другой конфигурации и с другим набором коллимационных каналов, в том числе, для просвечивания объекта изнутри радиационную головку размещают во внутренней полости объекта, а коллиматор в защитном экране размещают в заданной точке между объектом и чувствительной к излучению пленкой, на которой фиксируется коллимированное излучение, прошедшее через объект и через определенный коллимационный канал. Литература 1. Устройство для радиографического контроля, авторское свидетельство СССР № 381981, G01N 23/00, 1970 г. 2. Гамма-дефектоскоп, авторское свидетельство СССР № 1457575, G01N 23/18, 1986 г. 3. Румянцев С.В., Штань А.С., Гольцов В.А. Справочник по радиационным методам неразрушающего контроля, Энергоиздат, 1982 г., стр. 58-60.
Формула изобретения
Гамма-дефектоскоп, содержащий радиационную головку с источником излучения, блок радиационной защиты, коллиматор барабанного типа с несколькими коллимационными каналами, а также привод для выпуска и перекрытия пучка излучения и вращения коллиматора, отличающийся тем, что выполнен в виде набора сопрягаемых сменных узлов разной конфигурации с возможностью разборки и модификации его размеров и конфигурации в процессе работы с помощью элементов крепления (бобышек и защелок), причем с помощью элементов крепления (бобышек и защелок) собирают в одно целое блок радиационной защиты, радиационную головку с источником излучения и коллиматор барабанного типа в радиационно-защитном экране, при этом коллиматор барабанного типа выполнен ступенчатым из цилиндров разного внешнего диаметра с возможностью отделения от радиационно-защитного экрана и замены на другой, причем внешние диаметры цилиндров увеличиваются по мере удаления от источника излучения, а диаметры коллимационных каналов определяются заданным углом раствора излучения, между источником излучения и коллиматором установлен источник света на оси коллимационного канала в потоке излучения.

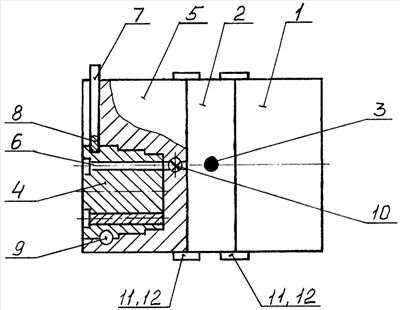

РИСУНКИ
PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение
(73) Новое наименование патентообладателя:
Адрес для переписки:
Извещение опубликовано: 20.04.2009 БИ: 11/2009
|
||||||||||||||||||||||||||
