Патент на изобретение №2343421

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2343421

(13)

(51) МПК

G01F1/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2010 – действует

(21), (22) Заявка: 2007116438/28, 03.05.2007

(24) Дата начала отсчета срока действия патента:

03.05.2007

(46) Опубликовано: 10.01.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 2283479 С2, 10.09.2006. SU 726428 A1, 05.04.1980. RU 28768 U1, 10.04.2003. RU 49983 U1, 10.12.2005. RU 2224984 C2, 27.02.2004.

Адрес для переписки:

129085, Москва, пр-кт Мира, 95, ОАО “НИИТеплоприбор”

(72) Автор(ы):

Аристов Павел Анатольевич (RU),
Горбунов Илья Александрович (RU),
Петелина Людмила Алексеевна (RU),
Подольский Зиновий Львович (RU)

(73) Патентообладатель(и):

ОАО “НИИТеплоприбор” (RU)

(54) ПЕРЕНОСНАЯ ПОВЕРОЧНАЯ УСТАНОВКА ДЛЯ БЫТОВЫХ СЧЕТЧИКОВ ГАЗА И СЧЕТЧИКОВ ВОДЫ

(57) Реферат:

Изобретение относится к области измерительной техники и может быть использовано для поверки бытовых счетчиков газа и счетчиков воды в местах эксплуатации. Переносная поверочная установка для бытовых счетчиков газа и счетчиков воды содержит струйный автогенератор с сужающим устройством переменного сечения, при этом установка обеспечивает измерение расхода в диапазоне от 0,5% до 100%. Погрешность в каждой точке измерения расхода не более 0,5%. Технический результат направлен на создание переносной поверочной установки для бытовых счетчиков газа и счетчиков воды с необходимыми диапазонами измерения и погрешностью измерения. 2 ил., 1 табл.

Изобретение относится к области измерительной техники и может быть использовано для поверки бытовых счетчиков газа и счетчиков воды в местах эксплуатации.

Известна переносная поверочная установка “Пролив-М”, в состав которой входят эталонный счетчик воды, оптоэлектронные головки и электронное устройство обработки сигналов.

Недостатком этой поверочной установки является то, что она не может обеспечить поверку бытовых счетчиков газа [1].

Наиболее близким к заявленному изобретению по технической сущности является расходомер-счетчик, содержащий корпус в виде участка трубопровода, в проточном канале которого размещено сужающее устройство (СУ), струйный автогенератор (САГ) с датчиком колебания струи, установленный в байпасном канале и своим выходным каналом соединенный с узкой частью СУ, и устройство обработки выходного сигнала САГ[2].

Известное устройство обеспечивает измерение расхода и объема как воды, так и газа, однако не может обеспечить диапазона измерения (200:1), необходимого для поверки бытовых счетчиков газа и счетчиков воды и необходимой погрешности измерения (не хуже 0,5%) расхода и объема.

Задачей, на решение которой направлено заявленное изобретение, является создание переносной поверочной установки для бытовых счетчиков газа и счетчиков воды с необходимым диапазоном измерения и погрешностью измерения.

Для этого в расходомере-счетчике, содержащем корпус в виде участка трубопровода, в проточной части которого размещены СУ, САГ с датчиком колебаний струи, установленный в байпасном канале и своим входом соединенный с корпусом перед сужающим устройством, и устройством обработки выходного сигнала САГ, выходной канал САГ соединен с корпусом после СУ.

СУ выполнено с изменяемым поперечным сечением, при этом площадь поперечного сечения сопла питания САГ обеспечивает измерение расхода в диапазоне от 0,5 до 8% при полностью перекрытом сечении СУ, что было определено экспериментальным путем (протоколы испытаний прилагаются, где Q=6 м³/ч – 100%; Q=0,03 м³/ч – 0,5%).

Суммарная площадь поперечного сечения САГ и сечения полного открытого СУ обеспечивает измерение расхода в диапазоне от 8% до 100%, при этом установка обеспечивает измерение расхода и объема с погрешностью не хуже 0,5%.

Сущность изобретения поясняется чертежами.

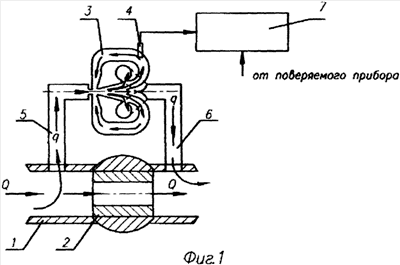

На фиг.1 показана переносная поверочная установка с полностью открытым СУ, а на фиг.2 – с полностью закрытым СУ.

Переносная поверочная установка содержит корпус (1) в виде участка трубопровода.

В проточной части корпуса размещено СУ переменного сечения (2), в байпасном канале которого установлен САГ (3) с датчиком колебания струи (4).

Канал подвода САГ (5) соединен с корпусом до СУ, а канал подвода (6) – после СУ.

Сигнал датчика (4) поступает на вход устройства обработки (7).

Переносная поверочная установка работает следующим образом.

Измеряемая среда поступает в корпус (1).

При поверке счетчиков в диапазоне расходов от 8% до 100% СУ (2) открывается полностью (фиг.1), при этом основная часть потока проходит через СУ (2) и проходит на выход.

На СУ (2) возникает перепад давления, благодаря которому часть потока через канал подвода (5) поступает на САГ(З).

В САГ (3) возникают автоколебания струи с частотой, пропорциональной расходу через СУ, колебания струи преобразуются в электрический сигнал датчиком колебания струи (4).

Отвод потока САГ осуществляется через канал отвода (6), соединенный с корпусом после СУ.

В случае поверки счетчиков в диапазоне от 0,5% до 8% СУ (2) полностью перекрывается. В этом случае весь поток идет через САГ (3), частота работы которого пропорциональна расходу через него. Сигнал с датчика колебаний струи (4) поступает на вход устройства обработки (7).

При подключении переносной поверочной установки к поверяемому счетчику в местах эксплуатации устройство обработки (7) производит сравнение показаний поверяемого счетчика с показаниями поверочной установки по определенному алгоритму и определяет погрешность поверяемого счетчика.

Использование заявленного технического решения позволит осуществлять поверку бытовых счетчиков газа и счетчиков воды в местах эксплуатации, используя только одно устройство, охватывая диапазон измерения расхода 200:1, что необходимо для этих целей.

Источники информации

1. Подольский З.Л. Переносные поверочные установки для счетчиков жидкости. Приборы и системы управления, №10, 1995 г.

2. Заявка EPN 0305134 A1. G01F 500. 1989.

Градуировка струйного преобразователя Протоколы испытаний
V_эт, м·10^-3		i, c	Q_т, м³/ч	Qi, м³/ч	Ni, имп.	Ki, м³·10^-7/имп.	K’i, ч·10^-7/имп.	Кт, м³·10^-7/имп.	Fт, Гц
1		2	3	4	5	6	7	8	9
СУ открыто
20,108	11,861		6,0	6,103	2878	69,87	1,854	69,68	243 234
	11,889			6,089	2885	69,70


	12,417			5,830	2888	69,63
	12,479			5,801	2900	69,34
20,108	17,411		4,0	4,157	2946	68,26	0,526	68,16	171 160
	17,383			4,164	2943	68,32


	18,706			3,870	2957	68,00
	18,692			3,873	2952	68,12
20,108	23,155		3,0	3,126	2937	68,44	-0,867	68,59	127 120
	23,138			3,129	2932	68,18


	24,408			2,966	2936	68,49
	24,703			2,930	2929	68,65
20,108	27,947		2,5	2,590	2935	68,51	0,353	67,94	107 99,0
	27,927			2,502	2940	68,39


	29,907			2,420	2961	67,91
	30,133			2,402	2958	67,98
20,108	34,960		2,0	2,071	2977	67,54	4,310	67,19	85,6 81,6
	34,965			2,070	2981	67,45


	37,042			1,954	2999	67,05
	37,046			1,954	3004	66,94
20,108	43,143		1,6	1,677	3035	66,75	2,566	66,01	70,5 66,1
	43,056			1,681	3033	66,30


	46,235			1,566	3047	65,99
	46,262			1,565	3052	65,88

СУ открыто
20,108	55,821	1,25	1,297	3185	63,13	12,432	62,40	57,2 55,0
	55,854		1,296	3200	62,84


	59,254		1,222	3240	62,06
	59,174		1,223	3241	62,04
20,108	68,510	1,0	1,057	3275	61,40	3,152	61,22	48,1 44,1
	68,474		1,057	3275	61,40


	75,044		0,965	3290	61,12
	75,045		0,965	3291	61,10
20,108	87,993	0,8	0,823	3256	61,76	-12,927	62,12	37,2 35,2
	87,915		0,823	3250	61,87


	92,588		0,782	3226	62,33
	92,524		0,782	3224	62,37
20,108	116,729	0,6	0,620	3078	65,33	-5,000	65,42	26,6 25,0
	116,625		0,621	3079	65,31


	123,860		0,584	3075	65,39
	123,657		0,585	3065	65,61
20,108	139,961	0,5	0,517	3027	66,43	-24,643	66,72	21,7 20,4
	140,342		0,516	3036	66,23


	148,416		0,488	3007	66,87
	148,471		0,488	2995	67,14

СУ закрыто
10,055	87,835	0,4	0,412	25148	3,998	0,2759	3,997	288 267
	87,752		0,413	25101	4,006


	94,505		0,383	25202	3,990
	94,548		0,383	25174	3,994
10,055	117,463	0,3	0,308	25144	3,999	0	3,995	215 202
	125,491		0,288	25191	3,992


	125,451		0,288	25191	3,992
	125,459		0,289	25172	3,995
10,055	140,631	0,25	0,257	25556	3,934	0,6842	3,927	181 169
	140,897		0,257	25630	3,923


	151,986		0,238	25661	3,918
	152,241		0,238	25691	3,914
10,055	173,474	0,20	0,209	25226	3,986	-1,667	3,999	145 138
	173,486		0,209	25242	3,983


	183,407		0,197	25112	4,004
	183,492		0,197	25108	4,005
10,055	220,263	0,16	0,164	25632	3,923	-2,000	3,930	117 111
	220,288		0,164	25645	3,921


	232,577		0,156	25539	3,937
	232,450		0,156	25525	3,939
10,055	283,753	0,125	0,128	25404	3,958	3,375	3,949	89,7 84,9
	283,743		0,128	25394	3,960


	301,460		0,120	25576	3,931
	301,214		0,120	25568	3,933
СУ закрыто
10,055	352,405	0,10	0,1027	25748	3,905	14,375	3,865	72,9 70,8
	353,052		0,1025	25787	3,899


	369,828		0,0979	26222	3,835
	370,041		0,0978	26249	3,831
10,055	436,242	0,08	0,0830	28083	3,580	22,941	3,509	64,4 62,4
	436,016		0,0830	28111	3,577


	464,511		0,0779	29049	3,461
	464,652		0,0779	29058	3,460
10,055	591,917	0,06	0,0612	30411	3,306	-1,250	3,315	51,2 48,8
	590,869		0,0613	30346	3,313


	614,787		0,0589	30329	3,315
	614,979		0,0589	30326	3,316
10,055	704,404	0,05	0,0514	30125	3,338	-0,9375	3,337	42,8 40,0
	705,631		0,0513	30163	3,334


	751,394		0,0482	30112	3,339
	751,791		0,0481	30110	3,339
10,055	1176,418	0,03	0,0308	28106	3,578	0	3,586	24,0 22,4
	1174,684		0,0308	27994	3,592


	1247,547		0,0290	28033	3,587
	1247,580		0,0290	28036	3,587

Формула изобретения

Переносная поверочная установка для бытовых счетчиков газа и счетчиков воды, содержащая корпус в виде участка трубопровода, в проточном канале которого размещено сужающее устройство, струйный автогенератор с датчиком колебаний струи, установленный в байпасном канале и своим входом соединенный с корпусом перед сужающим устройством, устройство обработки выходного сигнала струйного автогенератора, а выходной канал струйного автогенератора соединен с корпусом после сужающего устройства, отличающаяся тем, что сужающее устройство выполнено с измеряемым поперечным сечением, а струйный автогенератор выполнен с такой площадью поперечного сечения своего сопла, что при поверке счетчиков в регистрируемом ими диапазоне расходов от 0,5 до 8% упомянутое сужающее устройство установлено в положение с полностью перекрытым поперечным сечением, а при поверке счетчиков в регистрируемом ими диапазоне расходов от 8 до 100% сужающее устройство установлено в положение с полностью открытым поперечным сечением.

РИСУНКИ
