Патент на изобретение №2343324

(54) ГИДРАВЛИЧЕСКИЙ АККУМУЛЯТОР ОПРЫСКИВАТЕЛЯ

(57) Реферат:

Гидравлический аккумулятор опрыскивателя относится к устройствам для аккумулирования энергии в гидросистемах. Гидравлический аккумулятор включает неподвижно установленный на корпусе цилиндр, размещенные в нем поршень со штоком и пружину. Пружина установлена под углом к штоку. Пружина своими концами шарнирно связана с корпусом и штоком. Применение изобретения позволяет упростить конструкцию гидравлического аккумулятора. 2 ил.

Изобретение относится к устройствам для аккумулирования энергии в гидросистемах, в частности машин для защиты сельскохозяйственных растений.

Известны пружинные гидравлические аккумуляторы, используемые в гидросистемах (см. а.с. СССР №779657, кл. F15В 1/02; а.с. СССР №872798, кл. F15В 1/02).

Общим недостатком при использовании этих гидроаккумуляторов в конструкциях опрыскивателей являются большие колебания давления рабочей жидкости и, как следствие, неравномерность ее расхода, что приводит к перерасходу ядохимикатов.

В опрыскивателях, снабженных поршневым насосом, наблюдается пульсация рабочей жидкости. Этот недостаток частично исключается наличием в конструкции гидроаккумулятора. Однако и в этом случае пульсации достаточно велики, так как усилие, создаваемое пружиной, изменяется в больших пределах и зависит от степени ее сжатия, т.е. от положения поршня относительно цилиндра.

Наиболее близким к изобретению по технической сущности является гидроаккумулятор, содержащий шарнирно связанный с корпусом цилиндр, поршень со штоком и нагружающее устройство в виде пружины, кинематически связанные между собой шарнирно сочлененными звеньями. Звено, соединенное с цилиндром, выполнено с промежуточной осью, а звенья, соединенные со штоком и пружиной, снабжены общим шарниром (см. а.с. СССР №1307104, кл. F15В 1/04).

Это устройство позволяет снизить колебания давления в гидросистеме в большей степени, чем упомянутые выше. Однако ее конструкция сложна.

Цель изобретения – упрощение конструкции гидравлического аккумулятора.

Указанная цель достигается тем, что гидравлический аккумулятор включает связанный с корпусом цилиндр, поршень со штоком и пружину, установленную под некоторым углом к штоку. При этом цилиндр на корпусе установлен неподвижно, а пружина одним концом шарнирно связана со штоком, а другим концом, так же шарнирно – с корпусом.

С целью исключения боковых нагрузок на шток гидроаккумулятор может быть снабжен двумя подобными пружинами, симметрично установленными относительно оси поршня и штока.

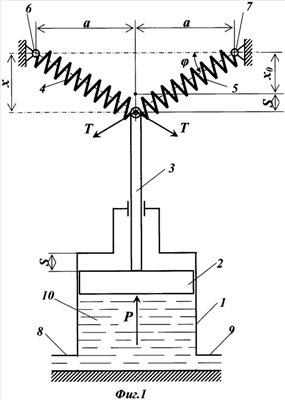

На фиг.1 изображен общий вид гидравлического аккумулятора; на фиг.2 – графики зависимости силы давления на поршень.

Устройство содержит гидравлический цилиндр 1, в полости которого размещен поршень 2 со штоком 3, и пружины сжатия 4 и 5. Один из концов каждой из пружин 4 и 5 шарнирно связан со свободным концом штока, а другой, так же, шарнирно – с корпусом посредством шарниров 6 и 7. Цилиндр 1 неподвижно установлен на корпусе и снабжен впускным 8 и выпускным 9 патрубками, а полость его заполнена рабочей жидкостью 10.

Гидравлический аккумулятор работает следующим образом.

При увеличении объема жидкости в гидросистеме поршень 2 перемещается вверх, сжимая пружины 4 и 5. При уменьшении объема жидкости происходит обратное действие.

Сила давления Р связана с характеристикой пружины и геометрическими параметрами устройства формулой

,

где: Т₀ – сила предварительного сжатия пружины;

а – половина расстояния между шарнирами пружин;

с – жесткость пружины;

х – текущая координата шарнира штока.

На фиг.2 изображен график изменения силы Р при использовании предлагаемой конструкции. Там же изображен график при передаче усилия пружины непосредственно к поршню, когда ось пружины совпадает с осью поршня и штока.

Максимальное отклонение силы Р для предлагаемой конструкции составляет 2,6%, а для обычной схемы при тех же характеристиках пружины – 67%.

Применение предлагаемого гидравлического аккумулятора позволяет упростить конструкцию за счет исключения отдельных элементов.

Формула изобретения

Гидравлический аккумулятор опрыскивателя, включающий связанный с корпусом цилиндр, поршень со штоком и установленную под углом к штоку пружину, отличающийся тем, что цилиндр неподвижно установлен на корпусе, а пружина одним концом шарнирно связана со штоком, а другим, также шарнирно, с корпусом.
