На основании пункта 1 статьи 1366 части четвертой Гражданского кодекса Российской Федерации патентообладатель обязуется заключить договор об отчуждении патента на условиях, соответствующих установившейся практике, с любым гражданином Российской Федерации или российским юридическим лицом, кто первым изъявил такое желание и уведомил об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности. |
(21), (22) Заявка: 2007121441/03, 07.06.2007
(24) Дата начала отсчета срока действия патента:
07.06.2007
(43) Дата публикации заявки: 10.12.2007
(46) Опубликовано: 10.01.2009
(56) Список документов, цитированных в отчете о поиске:
SU 975976 А, 23.11.1982. FR 2611223 A1, 20.02.1987. US 3729828 A, 01.05.1973. US 5009015 A, 23.04.1991. SU 369235 A, 08.11.1973. SU 661089 A, 05.05.1979. DE 20304837 U1, 31.07.2003.
Адрес для переписки:
617520, Пермский край, Уинский р-н, с. Уинское, ул. Кирова, 48, А.И. Сажину
|
(72) Автор(ы):
Сажин Александр Иванович (RU)
(73) Патентообладатель(и):
Сажин Александр Иванович (RU)
|
(54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ШНУРА-ПРИЧАЛКИ ПРИ КЛАДКЕ КИРПИЧНЫХ СТЕН (ВАРИАНТЫ) И СПОСОБ ЕГО ПРИМЕНЕНИЯ (ВАРИАНТЫ)
(57) Реферат:
Изобретение относится к строительству и может быть использовано при кладке стен и перегородок из кирпича. Технический результат: упрощение и удешевление конструкции устройства, снижение трудоемкости работ и квалификации каменщика, необходимой для установки шнура-причалки. Технический результат достигается за счет того, что в устройстве для установки шнура-причалки, включающем элементы крепления к стене и шнур-причалку, элементы крепления к стене выполнены в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки. Также описаны варианты устройства для установки шнура-причалки при кладке кирпичных стен и варианты способов применения устройства для установки шнура-причалки при кладке кирпичных стен. 4 н. и 3 з.п. ф-лы, 3 ил.
Устройство для установки шнура-причалки при кладке кирпичных стен (варианты) и способ его применения (варианты). Изобретение относится к строительству и может быть использовано при кладке стен и перегородок из кирпича. Известны устройства для установки шнура-причалки, включающие элементы крепления к стене и шнур-причалку (а.с. СССР 975976, Е04G 21/18, опубл. 23.11.82, бюл. №43). Однако данные устройства трудоемки в изготовлении и неудобны в работе, требуют высокой квалификации каменщика.
Указанное устройство в техническом отношении является наиболее близким к предлагаемому изобретению.
Технический результат изобретения заключается в упрощении и удешевлении конструкции устройства, быстрой и надежной установке шнура-причалки, снижении требований к квалификации каменщика, необходимой для установки шнура-причалки.
Технический результат достигается за счет того, что в устройстве для установки шнура-причалки при кладке кирпичных стен, включающем элементы крепления к стене и шнур-причалку, элементы крепления к стене выполнены в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки.

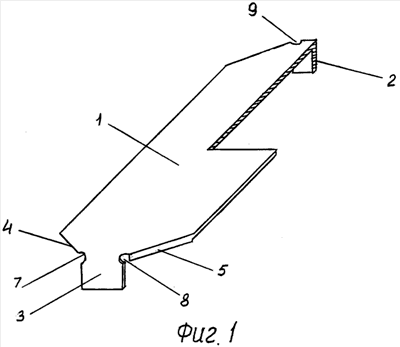

На фиг.1 изображено устройство для установки шнура-причалки при кладке кирпичных стен, общий вид, аксонометрия; на фиг.2 – то же самое на кирпичной кладке, вид сверху.
Устройство для установки шнура-причалки включает пластину 1 с выступами в виде прижимных лапок 2 и 3 для фиксации на верхней грани кирпича, уложенного в кладку. Углы пластин 4 и 5 и симметричные им углы (на чертеже не показаны), находящиеся с другой стороны пластины 1 подвернуты внутрь для компенсации толщины шнура-причалки 6. На прижимных лапках 2 и 3 со стороны пластины 1 имеются выемки 7, 8, 9. Площадь каждой выемки должна обеспечивать нахождение в ней шнура-причалки 6.
Применяется устройство следующим способом.
К пластинам 1 зачаливают шнур-причалку, по которому ведут кладку. После этого пластина 1 прижимными лапками 2 и 3 одевается на кирпич сверху и закрепляется на его верхней грани. При натяжении шнура-причалки 6 пластина 1 стремится повернуться в горизонтальной плоскости в сторону натяжения. В натянутом состоянии шнура-причалки 6 другая пластина с выступами одевается сверху на кирпич с другой стороны кладки и с натягом закрепляется. После выполнения кладки одного ряда пластина 1 снимается с верхней грани кирпича и устанавливается на верхнюю грань следующего кирпича, находящегося на один ряд выше, шнур-причалка натягивается и пластина, находящаяся на другом его конце, одевается и закрепляется на верхней грани кирпича, находящегося на той же высоте на другом конце кладки.
Далее операцию повторяют.
Предлагаемое устройство изготавливается из кровельной стали толщиной 0,6-0,7 мм.
Способ применения устройства для установки шнура-причалки при кладке кирпичных стен, включающий натяжение шнура-причалки и кладку по нему кирпичей, отличается от известных тем, что для натяжения шнура-причалки применяется, по меньшей мере, одно устройство для установки шнура-причалки, включающее шнур-причалку и элементы крепления к стене, выполненные в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки.
Предлагаемое изобретение позволяет быстро и надежно устанавливать шнур-причалку и особенно эффективно при кладке кирпичных перегородок при отсутствии одного или обоих углов возводимой конструкции.
Технический результат изобретения обеспечивается также в варианте устройства для установки шнура-причалки при кладке кирпичных стен, включающем элементы крепления к стене и шнур-причалку, в котором элементы крепления к стене выполнены в виде изогнутых по кривой навстречу друг другу пластин с выступами для их фиксации на уровне горизонтального шва кирпичной кладки, при этом один из концов пластины содержит средство для крепления шнура-причалки.
На фиг.3 изображен вариант устройства для установки шнура-причалки, общий вид, аксонометрия.
Устройство включает пластину 1 с выступами 2 и 3, а также средство 4 для крепления шнура-причалки. Выступ 2 со стороны средства 4 в месте соединения с пластиной 1 имеет выемки 5 и 6.
Пластина 1 в виде крюка с выступами 2 и 3 закрепляется за выступы углов кладки так, чтобы выступы входили в горизонтальный шов кладки. В натянутом состоянии шнура-причалки другая аналогичная пластина закрепляется за угол с другой стороны кладки и таким же образом закрепляется. После выполнения кладки одного ряда пластина 11 вынимается из горизонтального шва и устанавливается в горизонтальный шов на один кирпич выше. Далее операцию повторяют.
При установке шнура-причалки на верхний ряд на выступы 2 и 3 кладут кирпич насухо.
Указанное устройство обеспечивает быструю перестановку причального шнура с одного горизонтального ряда на другой, обеспечивает постоянную силу его натяжения и, как следствие, одинаковую толщину горизонтальных швов кирпичной кладки.
Для лучшего закрепления и попадания в горизонтальный шов толщина выступов 2 и 3 меньше толщины пластины 1.
Предлагаемое устройство изготавливается с выступами, ширина которых меньше или равна толщине горизонтального шва кладки. Средство 4 для крепления шнура-причалки может быть вырублено из одного листа металла, что и пластина 1, и представлять с ней одно целое.
Устройство выполняется из листа кровельной стали толщиной 0,6-0,7 мм, при этом кромка для придания жесткости подгибается.
Предлагаемое изобретение позволяет быстро и надежно устанавливать шнур-причалку и особенно эффективно при кладке кирпичных перегородок при наличии одного или обоих углов возводимой конструкции.
Способ применения устройства для установки шнура-причалки при кладке кирпичных стен, включающий натяжение шнура-причалки и кладку по нему кирпичей, заключается в том, что для натяжения шнура-причалки применяется, по меньшей мере, одно устройство для установки шнура-причалки при кладке кирпичных стен, включающее шнур-причалку и элементы крепления к стене, выполненные в виде изогнутых по кривой навстречу друг другу пластин с выступами для их фиксации на уровне горизонтального шва кирпичной кладки, при этом один из концов пластины содержит средство для крепления шнура-причалки.
Предлагаемое техническое решение может быть также использовано для контроля качества кладки кирпичных стен.
При этом к квалификации каменщика, так же как и при работе с вышеописанным устройством для установки шнура-причалки, предъявляются менее высокие требования, чем при использовании известных устройств для натяжения шнура-причалки.
Предлагаемое техническое решение является новым, промышленно применимо, имеет изобретательский уровень.
Формула изобретения
1. Устройство для установки шнура-причалки при кладке кирпичных стен, включающее элементы крепления к стене и шнур-причалку, отличающееся тем, что элементы крепления к стене выполнены в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки.
2. Устройство по п.1, отличающееся тем, что элементы крепления к стене выполнены из кровельной стали толщиной 0,6-0,7 мм.
3. Способ применения устройства для установки шнура-причалки при кладке кирпичных стен, включающий натяжение шнура-причалки и кладку по нему кирпичей, отличающийся тем, что для натяжения шнура-причалки применяется, по меньшей мере, одно устройство для установки шнура-причалки при кладке кирпичных стен, включающее шнур-причалку и элементы крепления к стене, выполненные в виде пластины с выступами для ее фиксации на верхней грани кирпича, уложенного в кладку, при этом углы пластин подвернуты внутрь для компенсации толщины шнура-причалки, а на выступах имеются выемки с возможностью нахождения в них шнура-причалки.
4. Устройство для установки шнура-причалки при кладке кирпичных стен, включающее элементы крепления к стене и шнур-причалку, отличающееся тем, что элементы крепления к стене выполнены в виде изогнутых по кривой навстречу друг другу пластин с выступами для их фиксации на уровне горизонтального шва кирпичной кладки, при этом один из концов пластины содержит средство для крепления шнура-причалки.
5. Устройство по п.4, отличающееся тем, что выступы выполнены с шириной, равной или меньшей толщины горизонтального шва кладки, при этом толщина выступов меньше толщины пластины.
6. Устройство по п.4, отличающееся тем, что элементы крепления к стене выполнены из кровельной стали толщиной 0,6-0,7 мм.
7. Способ применения устройства для установки шнура-причалки при кладке кирпичных стен, включающий натяжение шнура-причалки и кладку по нему кирпичей, отличающийся тем, что для натяжения шнура-причалки применяется, по меньшей мере, одно устройство для установки шнура-причалки при кладке кирпичных стен, включающее шнур-причалку и элементы крепления к стене, выполненные в виде изогнутых по кривой навстречу друг другу пластин с выступами для их фиксации на уровне горизонтального шва кирпичной кладки, при этом один из концов пластины содержит средство для крепления шнура-причалки.
РИСУНКИ
|
|
