Патент на изобретение №2343106
|
||||||||||||||||||||||||||
(54) САМООПОРНЫЙ РЫЧАГ
(57) Реферат:
Изобретение относится к области такелажных и монтажных работ и может быть использовано в различных отраслях промышленности для подъема и кантования груза. Рычаг имеет плавносопрягаемые криволинейное нажимное плечо и рабочее плечо переменного сечения, увеличивающегося к линии сопряжения. Рабочее плечо рычага изогнуто по радиусу, нажимное плечо имеет также переменное сечение, увеличивающееся к линии сопряжения плеч. Линия сопряжения плеч расположена от конца рабочего плеча на расстоянии от одной трети до одной пятой длины рычага в развертке. Изобретение обеспечивает возможность использования переменных длин плеч при повороте рычага. 2 з.п. ф-лы, 7 ил.
Изобретение относится к области строительных, такелажных и монтажных работ, более конкретно к ручным инструментам для подъема и кантования грузов, а также для разборки несложных сооружений. Известно устройство для вывешивания грузов, например рельсов, в виде рычага, шарнирно закрепленного на стойке [1]. Малое рабочее плечо рычага выполнено изогнутым для удобства подхватывания конкретного груза. Недостатками устройства являются сложность и специальное назначение. Известен двуплечий рычаг 1-го рода, установленный на опоре качения [2]. Его недостатками являются постоянное соотношение плеч и привязанность к опоре. Данный рычаг принят за прототип. Технический результат предлагаемого рычага заключается в переменных точке и площади опоры, переменной длине плеч в зависимости от угла поворота рычага. Это позволяет кантовать труднодоступные грузы и эффективно перераспределять силы давления на опору и нажима на рычаг. Указанный результат достигается тем, что в самоопорном рычаге для подъема и кантования грузов, имеющем плавносопрягаемые криволинейное нажимное плечо и рабочее плечо переменного сечения, увеличивающегося к линии сопряжения, рабочее плечо изогнуто по радиусу, нажимное плечо имеет переменное сечение, увеличивающееся к линии сопряжения плеч, которая расположена от конца рабочего плеча на расстоянии от одной трети до одной пятой длины рычага в развертке. Профиль сечения может быть выполнен трапецеидальной формы. Профиль сечения может быть выполнен сегментной формы. Предлагаемое изобретение поясняется чертежами, на которых: фиг.1 изображает рычаг; фиг.2 – вид сверху на фиг.1; фиг.3 – развертку рычага; фиг.4 и 5 – сечение А-А на фиг.2, варианты исполнения; фиг.6 и 7 – положение рычага в момент трогания груза и кантования соответственно. Самоопорный рычаг 1 для подъема и кантования грузов имеет плавносопрягаемые криволинейное нажимное плечо 2 длиной L и рабочее плечо 3 длиной l переменного сечения, увеличивающегося к линии сопряжения 4 (фиг.1, 2). Рабочее плечо 3 изогнуто по радиусу r, а нажимное плечо 2 – по радиусу R меньшей кривизны и имеет переменное сечение, увеличивающееся к линии сопряжения плеч. Линия сопряжения 4 плеч расположена от свободного конца рабочего плеча на расстоянии l0 от одной трети до одной пятой длины рычага в развертке l0+L0 (фиг.3). Свободный конец нажимного плеча рычага может быть оснащен фасонной ручкой 5. Профиль сечения высотой «а» и шириной «b» может быть трапецеидальной 6 (фиг.4) или сегментной формы 7 (фиг.5). Самоопорный рычаг работает следующим образом. Свободный конец рабочего плеча подводится под груз 8 весом G (фиг.6). При этом расстояние от точки опоры до переднего конца составляет l1, а до точки приложения усилия на нажимном плече – L1. Центр тяжести (ц.т.) груза находится на расстоянии C1 от края кантования. Далее прикладывается усилие F1. После наклона груза точка опоры сместится к линии сопряжения плеч, и последние изменят свои размеры на l2 и L2 соответственно (фиг.7). Центр тяжести сместится ближе к краю на расстояние С2. Вследствие этого нажимное усилие F2 на рычаге практически не увеличится по сравнению с F1. Источники информации 1. А.с. СССР №181680, МПК B16F 15/00. Устройство для вывешивания рельсов. 1966 г. 2. Артоболевский Н.И. Механизмы в современной технике. T.1. – М.: Наука, 1970 – 680 с. Стр.97. Механизм 121. Двуплечий рычаг. Прототип.
Формула изобретения
1. Самоопорный рычаг для подъема и кантования грузов, имеющий плавносопрягаемые криволинейное нажимное плечо и рабочее плечо переменного сечения, увеличивающегося к линии сопряжения, отличающийся тем, что рабочее плечо изогнуто по радиусу, нажимное плечо имеет переменное сечение, увеличивающееся к линии сопряжения плеч, которая расположена от конца рабочего плеча на расстоянии от одной трети до одной пятой длины рычага в развертке. 2. Рычаг по п.1, отличающийся тем, что профиль сечения выполнен трапецеидальной формы. 3. Рычаг по п.1, отличающийся тем, что профиль сечения выполнен сегментной формы.

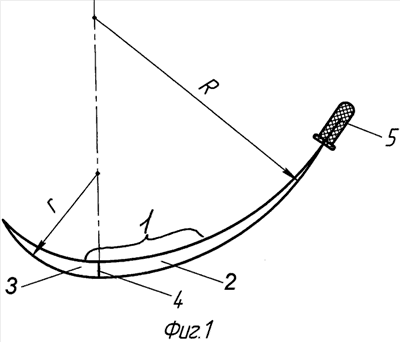

РИСУНКИ
|
||||||||||||||||||||||||||
