(54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПОДВЕСОК ПЕНАЛОВ С ОТВС

(57) Реферат:

Устройство предназначено для крепления установленных на позицию длительного хранения отработавших тепловыделяющих сборок (ОТВС) в хранилищах, имеющих щелевые балочные перекрытия, или на заводах по регенерации отработавшего ядерного топлива. Устройство состоит из пары зажимов швеллерообразного сечения, установленных на балках щелевого прохода. Содержит винтовую пару в виде резьбового отверстия и резьбового стержня, взаимодействующего одновременно с обоими зажимами, прижимной пластиной и накладкой, оснащенной технологическим номером. В месте фиксации накладки установлено пломбировочное устройство. Повышается безопасность хранилища в экстремальных ситуациях при установке на длительное хранение подвесок пеналов с ОТВС за счет обеспечения надежной фиксации подвесок. 3 з.п. ф-лы, 4 ил.

Изобретение относится к технике эксплуатации атомных станций и может быть использовано при обращении с отработавшим ядерным топливом (ОЯТ), в частности, к средствам крепления установленных на позицию длительного хранения отработавших тепловыделяющих сборок (ОТВС) в хранилищах, имеющих щелевые балочные перекрытия, или на заводах по регенерации отработавшего ядерного топлива.

Известны из патентной и научно-технической литературы различные конструкции хранилищ для отработавшего ядерного топлива. Стандартный тип хранилища, в котором пеналы с отработавшим ядерным топливом размещают только в межбалочном пространстве, в котором на щелевых балочных перекрытиях размещают подвески пеналов с ОТВС непосредственно на балках посредством фланцев (см. Острянин К.А. и др. Хранение отработавшего топлива на АЭС. – Сборник материалов пятого симпозиума стран – членов СЭВ. ЧССР, Мариенске Лазне, апрель 1981 г., «Исследования в области переработки облученного топлива и обезвреживание отходов», с.1-12).

Наиболее близким и выбранным в качестве прототипа является устройство для фиксации подвесок пеналов с отработавшими тепловыделяющими сборками (ОТВС), состоящее из пары зажимов швеллерообразного сечения, установленных на балках перекрытия щелевого прохода, каждый с винтовой парой в виде резьбового отверстия, выполненного в зажиме, и резьбового стержня (RU 2071132 С1, 27.12.1996 г.).

Недостатками такого устройства являются:

– недостаточная безопасность хранилища в экстремальных ситуациях;

– ненадежность крепления подвесок с пеналами с ОТВС при установке их на длительное хранение;

– значительные затраты времени на выполнение технологических операций персонала для установки известных устройств фиксации в опасных зонах;

– невозможность контроля несанкционированного вмешательства в хранилище при установке на длительное хранение подвесок с пеналами.

Таким образом, задачей настоящего изобретения является повышение безопасности хранилища в экстремальных ситуациях при установке на длительное хранение подвесок пеналов с ОТВС.

Технический результат, который может быть получен при использовании заявляемого изобретения, заключается в обеспечении надежной фиксации подвесок пеналов с ОТВС за счет использования устройства для фиксации с увеличенной площадью контакта элементов, работающих на трении, использования поджима устройства в двух взаимно перпендикулярных направлениях и заклинивания устройства при боковом ударе, а также в обеспечении информативности о несанкционированном вмешательстве в хранящиеся подвески с пеналами с ОТВС и их целостности с наличием технологических номеров с информацией о хранящихся подвесках с ОТВС.

Для решения поставленной задачи устройство для фиксации подвесок пеналов с ОТВС, состоящее из пары зажимов швеллерообразного сечения, установленных на балках перекрытия щелевого прохода, каждый с винтовой парой в виде резьбового отверстия, выполненного в зажиме, и резьбового стержня, снабжено накладкой и прижимной пластиной, являющейся второй полкой зажимов, шейка каждого зажима снабжена фланцем, прижимная пластина прикреплена к фланцу одного из зажимов, накладка установлена с перекрыванием места крепления и зафиксирована, при этом резьбовые отверстия выполнены в шейке зажимов, а резьбовой стержень установлен с возможностью взаимодействия с обоими отверстиями одновременно.

Кроме того, в месте фиксации накладки установлено пломбировочное устройство и она оснащена технологическим номером, а также боковая поверхность фланцев выполнена с шероховатостью.

На фиг.1 приведен разрез хранилища отработавшего ядерного топлива (показан ряд, загруженный подвесками пеналов с ОТВС).

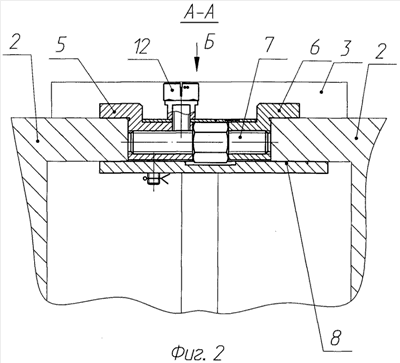

На фиг.2 показан разрез А-А с фигуры 1 (вид на устройство для фиксации подвесок пеналов с ОТВС).

На фиг.3 представлен вид Б с фиг.2 (вид на устройство для фиксации подвесок пеналов с ОТВС сверху).

На фиг.4 приведен разрез В-В с фиг.3.

Хранилище отработавшего ядерного топлива (фиг.1) состоит из водного бассейна 1, балок 2 перекрытия щелевого прохода, на которые установлены подвески 3 пеналов с ОТВС. Последняя подвеска 3 пеналов с ОТВС в ряду фиксируется устройством для фиксации 4 подвесок пеналов с ОТВС. Устройство 4 (фиг.1, 2) для фиксации подвесок пеналов с ОТВС состоит из пары зажимов швеллерообразного сечения, полка и шейка которых выполнена в виде фланцев 5 и 6 (фиг.2), боковая (рабочая) поверхность которых выполнена с шероховатостью, установленных на балках 2 перекрытия щелевого прохода, и прижимной пластины 8, являющейся второй полкой зажимов. Прижимная пластина 8 прикреплена к фланцу 5 одного из зажимов при помощи винтов 9, застопоренных шплинтами 10 (фиг.4). Резьбовые отверстия выполнены в шейке зажимов – фланцах 5 и 6, а резьбовой стержень выполнен в виде распорного винта 7, преобразующего вращательное движение в поступательное для перемещения фланцев 5 и 6 к балкам 2 перекрытия щелевого прохода (фиг.2). Устройство 4 для фиксации подвесок пеналов с ОТВС снабжено накладкой 11 (фиг.3), установленной с перекрыванием места крепления прижимной пластины 8, зафиксированной винтами 9 и оснащенной технологическим номером. Накладка 11 зафиксирована от снятия устройством индикации вмешательства (УИВ), например запорно-пломбировочным устройством 12.

Работа осуществляется следующим образом.

Устройство 4 для фиксации подвесок пеналов с ОТВС устанавливается свободно между верхними листами балок 2 перекрытия щелевого прохода на фланцы 5 и 6. Нижний зазор между фланцами 5 и 6 выбирается прижимной пластиной 8, которая прикрепляется к фланцу 5 винтами 9. Фланцы 5 и 6 при помощи распорного винта 7 раздвигаются в противоположных направлениях до контакта с поверхностью балок 2, окончательно затягиваются винты 9. Винт 9 исходно снабжен шплинтами 10 для защиты от выпадения. Завершением установки устройства 4 для фиксации подвесок пеналов с ОТВС является установка накладки 11, оснащенной технологическим номером, обеспечивающей стопорение устройства 4 в экстремальных ситуациях при боковом ударе, смягчая его и уменьшая возможность заклинивания резьбы распорного винта 7, обеспечивающей перекрывание доступа к винтам 9, и установка запорно-пломбировочного устройства 12 для обеспечения контроля доступа к крепежным элементам.

Таким образом, изложенные сведения свидетельствуют о выполнении при использовании заявляемого изобретения следующей совокупности условий:

– устройство, воплощающее заявляемое изобретение при его осуществлении, предназначено для крепления установленных на позицию длительного хранения отработавших тепловыделяющих сборок (ОТВС) в хранилищах, имеющих щелевые балочные перекрытия, или на заводах по регенерации отработавшего ядерного топлива;

– для заявляемого устройства в том виде, в котором оно охарактеризовано в формуле изобретения, подтверждена возможность его осуществления и достижение усматриваемого заявителем достигаемого технического результата с помощью описанных в заявке и известных до даты приоритета средств и методов.

Формула изобретения

1. Устройство для фиксации подвесок пеналов с ОТВС, состоящее из пары зажимов швеллерообразного сечения, установленных на балках перекрытия щелевого прохода, каждый с винтовой парой в виде резьбового отверстия, выполненного в зажиме, и резьбового стержня, отличающееся тем, что оно снабжено накладкой и прижимной пластиной, являющейся второй полкой зажимов, шейка каждого зажима снабжена фланцем, прижимная пластина прикреплена к фланцу одного из зажимов, накладка установлена с перекрыванием места крепления и зафиксирована, при этом резьбовые отверстия выполнены в шейке зажимов, а резьбовой стержень установлен с возможностью взаимодействия с обоими отверстиями одновременно.

2. Устройство по п.1, отличающееся тем, что в месте фиксации накладки установлено пломбировочное устройство.

3. Устройство по п.1, отличающееся тем, что накладка оснащена технологическим номером.

4. Устройство по п.1, отличающееся тем, что боковая поверхность фланцев выполнена с шероховатостью.
