Патент на изобретение №2342620

(54) ОПОРА СТАНКА ОРУЖИЯ С БЫСТРОСЪЕМНЫМ УСТРОЙСТВОМ

(57) Реферат:

Изобретение относится к бронетанковой технике и может быть использовано на бронетранспортерах и других транспортных средствах для обеспечения стрельбы при закреплении оружия на корпусе в штатном, пехотном, без переналаживания исполнении. Опора станка оружия с быстросъемным устройством содержит два держателя в виде лотков с крышками, прижимающими раму станка посредством болтов, две стойки, на которые опираются держатели, перемычки, связывающие стойки с держателями в одно целое, пластины, на которые установлены стойки и которые вставляются в направляющие пазы основания и закрепляются в нем при помощи пальцев, установленных сзади основания, и фиксатор, установленный в передние отверстия основания и состоящий из оси, имеющей два паза для прохода передних торцев пластин, и рычага с упором и стопором. Изобретение обеспечивает быстросъемность оружия. 5 ил.

Опора станка оружия, например автоматического гранатомета (АГ), с быстросъемным устройством, установленным непосредственно на корпусе транспортного средства или на поворотной платформе.

Изобретение относится к бронетанковой технике и может быть использовано при закреплении оружия на бронетранспортерах и других транспортных средствах для обеспечения стрельбы, например АГ, в штатном пехотном (без переналаживания) исполнении на корпусе.

Технический результат, достигаемый заявленным устройством, заключается в обеспечении быстросъемности оружия, например АГ, снабженного станком сложной конструкции, занимающей значительный объем.

Указанный результат достигается тем, что опора станка оружия с быстросъемным устройством, содержащая два держателя в виде лотков с крышками, прижимающими раму станка посредством болтов, две стойки, на которые опираются держатели, перемычки, связывающие стойки с держателями в одно целое, пластины, на которые установлены стойки и которые вставляются в направляющие пазы основания и закрепляются в нем при помощи пальцев, установленных сзади основания, и фиксатора, установленного в передние отверстия основания, и состоящего из оси, имеющей два паза для прохода передних торцев пластин, и рычага с упором и стопором.

Заявленное решение иллюстрируется чертежами, где:

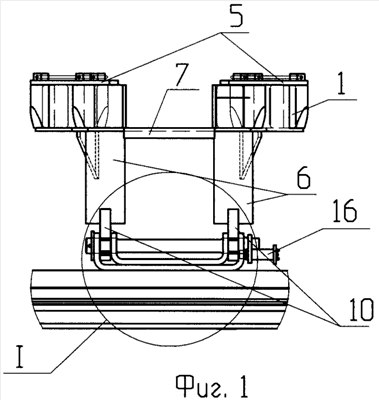

Фиг.1 – опора с закрепленным станком оружия (АГ) вид спереди;

Фиг.2 – опора с закрепленным станком оружия (АГ) вид сверху;

Фиг.3 – узел I на фиг.1;

Фиг.4 – вид А на фиг.3;

Фиг.5 – вид И на фиг.4.

Опора 1 станка 2 оружия 3 (АГ) состоит из двух держателей 4 в виде лотков под профиль рамы станка 2, которая прижимается двумя крышками 5 посредством болтов, двух стоек 6 и перемычки 7, связывающей держатели 4 и стойки 6 в одно целое. Быстросъемное устройство для установки и запирания опоры состоит из основания 8, закрепленного в заявленном решении на поворотной платформе (как вариант, может быть закреплено на корпусе транспортного средства) и фиксатора 9. Основание имеет два паза Б для пластин 10 стоек 6. Сзади основания 8 в отверстиях стенок пазов Б приварены два пальца 11, а в передние отверстия стенок пазов установлен фиксатор 9, закрепленный в осевом направлении шайбой 12 и шплинтом 13.

Фиксатор 9 состоит из оси 14, имеющей два паза В для прохода передних торцев пластин 10 стоек 6, рычага с упором 15 и ручкой 16. В запертом положении рычаг удерживается стопором 17.

Для установки на платформе 18 (или корпусе) всего набора: опоры, станка, закрепленного в держателях 4 с крышками, и оружия (АГ) пластины 10 стоек 6 опоры 1 пазами Г вставляются на пальцы основания и поворачиваются на пальцах 11 вперед до вхождения пластин 10 стоек 6 в пазы В оси фиксатора 9, повернутого перед началом установки до положения, когда упор 15 рычага ляжет на платформу 18 (как изображено условным контуром на Фиг.4), после чего фиксатор 9 ручкой 16 поворачивается в обратную сторону на 180°, при этом полукруглыми сечениями ось 14 войдет в пазы Д передних торцев пластин 10 стоек 6, имеющих ответную полукруглую форму, что соответствует запертому положению опоры 1. Стопор 17 зафиксирует в этом положении рычаг за счет перемещения его в отверстие К основания 8. Таким образом, оружие (в заявленном решении АГ) подготовлено к применению в составе транспортного средства.

Для применения оружия (АГ) вне транспортного средства необходимо все проделать в обратной последовательности и демонтировать весь набор. При необходимости укладки по-походному оружие 3 (АГ) снимается со станка 2 и укладывается отдельно, а станок вместе с опорой размещаются в местах укладки внутри транспортного средства.

Предлагаемое техническое решение предполагается использовать на автомобилях, выпускаемых ОАО «ГАЗ».

Формула изобретения

Опора станка оружия, содержащая две стойки, установленные на пластинах, перемычки, связывающие стойки, два держателя в виде лотков с крышками, зажимающими раму станка посредством болтов, быстросъемное устройство, состоящее из основания, в котором выполнены направляющие пазы для установки пластин и смонтированы пальцы в задней части основания, и фиксатора, состоящего из оси, имеющей два паза, установленной с возможностью поворота в передней части основания, рычага с упором и стопора, при этом на передних торцах пластин выполнены пазы полукруглой формы, а пластины установлены на пальцах основания с возможностью прохода передних торцов пластин в ответные пазы оси и фиксации пластин при повороте оси.

РИСУНКИ
