Патент на изобретение №2342308

(54) НАМОТОЧНЫЙ СТАНОК

(57) Реферат:

Изобретение относится к оборудованию для изготовления изделий из композиционно-волокнистых материалов. Намоточный станок содержит станину, шпиндель с зажимным устройством, центр задней бабки и нитераскладчик. Дополнительно станок содержит дополнительный шпиндель с зажимным устройством и дополнительный центр задней бабки, задние концы которых закреплены соответственно в основных зажимном устройстве и центре задней бабки, а передние – в подшипниковых опорах дополнительных стоек, установленных на станине между бабками. Достигается расширение технологических возможностей станка. 2 ил.

Изобретение относится к оборудованию для изготовления изделий из композиционно-волокнистых материалов.

Известен намоточный станок, содержащий станину, шпиндель с зажимным устройством, центр задней бабки и нитераскладчик – патент RU 2201888 С1, B65H 54/00, В29С 53/56 на «Намоточное устройство», опубл. 10.04.2003. Бюл. №10.

По своим признакам и достигаемому результату этот станок наиболее близок к заявляемому и принят за прототип.

Недостаток известного станка заключается в ограниченных технологических возможностях, так как он предназначен и используется преимущественно для намотки труб.

Задача изобретения заключается в расширении технологических возможностей станка.

Эта задача решается усовершенствованием намоточного станка, содержащего станину, шпиндель с зажимным устройством, центр задней бабки с зажимным устройством и нитераскладчик.

Усовершенствование состоит в том, что станок снабжен дополнительными шпинделем с зажимным устройством и центром задней бабки, закрепленными задними концами соответственно в основных зажимном устройстве и центре задней бабки, а передними – в подшипниковых опорах дополнительных стоек, установленных на станине между бабками.

Снабжение намоточного станка дополнительными шпинделем с зажимным устройством и центром задней бабки, закрепленными задними концами соответственно в основных зажимном устройстве и центре задней бабки, а передними – в подшипниковых опорах дополнительных стоек, установленных на станине между бабками, позволяет закрепить оправку-оболочку наматываемого изделия в дополнительных зажимном устройстве и центре задней бабки с обеспечением лучшего доступа нитераскладчика к оси оправки-оболочки с торцов по сравнению с прототипом, за счет чего расширить технологические возможности станка с обеспечением, например, намотки на нем газовых баллонов высокого давления.

Ниже, со ссылкой на прилагаемый чертеж, показано на:

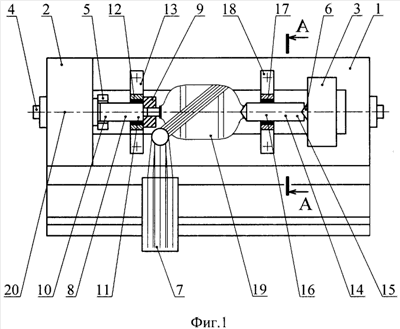

Фиг.1 – общий вид станка;

Фиг.2 – станок в поперечном сечении А-А;

тонкими линиями на чертеже показаны оправка-оболочка и наматываемое изделие-баллон;

дается описание предлагаемого намоточного станка.

Станок содержит станину 1, переднюю 2 и заднюю 3 бабки, шпиндель 4 с зажимным устройством 5, центр 6 задней бабки 3 и нитераскладчик 7.

Он снабжен дополнительным шпинделем 8 с зажимным устройством 9, закрепленным задним концом 10 в зажимном устройстве 5, а передним концом 11 – в подшипниковой опоре 12 дополнительной стойки 13, установленной на станине 1, и дополнительным центром 14, закрепленным задним концом 15 в центре 6 задней бабки 3, а передним концом 16 – в подшипниковой опоре 17 дополнительной стойки 18, установленной на станине 1, как и стойка 13 между бабками 2 и 3 (что позволило закрепить оправку-оболочку баллона в дополнительных зажимном устройстве и центре задней бабки с обеспечением лучшего доступа нитераскладчика к оси оправки-оболочки баллона с торцов, благодаря значительно меньшим габаритам дополнительных опор по сравнению с поперечными габаритами бабок станка и достаточному удалению их от последних).

При работе оправку-оболочку 19 баллона располагают на оси 20 центров станка, закрепляют в дополнительном зажимном устройстве 9 и поджимают дополнительным центром 14, например, перемещением задней бабки 3, после чего выполняют намотку на нее волокнистого материала со связующим с последующей полимеризацией.

Намоточный станок по изобретению, благодаря возможности намотки не только труб, но и баллонов высокого давления, имеет по сравнению с прототипом более широкие технологические возможности.

Формула изобретения

Намоточный станок, содержащий станину, шпиндель с зажимным устройством, центр задней бабки и нитераскладчик, отличающийся тем, что он снабжен дополнительными шпинделем с зажимным устройством и центром задней бабки, закрепленными задними концами соответственно в основных зажимном устройстве и центре задней бабки, а передними – в подшипниковых опорах дополнительных стоек, установленных на станине между бабками.
