Патент на изобретение №2342254

(54) ГИДРОВИНТОВОЙ ПРЕСС-МОЛОТ ДВОЙНОГО ДЕЙСТВИЯ

(57) Реферат:

Изобретение относится к области кузнечно-прессового машиностроения, в частности к оборудованию для штамповки. Гидровинтовой пресс-молот двойного действия содержит размещенную в станине ходовую гайку с рабочим винтом, прошивень и ползун с верхним штампом. Винт выполнен с нижней цилиндрической частью. Ползун соединен с плунжерами рабочих гидроцилиндров и расположен на упорном подшипнике. Ползун имеет цилиндрические расточки для осевого перемещения нижней цилиндрической части рабочего винта и прошивня. Последний закреплен на нижнем торце нижней цилиндрической части рабочего винта. Указанная часть выполнена с канавкой, в которой установлены полукольца. На полукольцах расположен ползун. В результате обеспечивается упрощение конструкции и повышение надежности пресс-молота. 2 ил.

Изобретение относится к области кузнечно-прессового машиностроения, а именно к оборудованию для штамповки.

Известна конструкция винтового пресса, созданная на основе винтового дугостаторного пресса, содержащего станину, в верхней поперечине которой установлен в подшипниках рабочий винт, совершающий только вращательное движение. На резьбе винта располагается ходовая гайка с несамотормозящей резьбой, укрепленная в наружном ползуне, который находится в направляющих станины.

Внутри наружного ползуна располагается внутренний ползун, связанный с рабочим винтом пресса, который обеспечивает штамповку в разъемных матрицах-штампах.

Недостатком известной конструкции является сложность и ненадежность механической системы пресса.

Известна также конструкция гидровинтового пресс-молота двойного действия (а.с. №844378), в котором наружный ползун связан со штоками приводных цилиндров и внутри себя имеет пневмогидравлическую полость с поршнем и штоком, на нижнем конце которого укреплен прошивень-штамп.

Недостатками этой конструкции является наличие двух приводов и подвод энергоносителя в полость, находящуюся в подвижном ползуне и участвующем в ударных воздействиях, а также сложность и ненадежность конструктивного исполнения наружного ползуна и внутренних его элементов.

Задачей настоящего изобретения является создание конструкции гидровинтового пресс-молота двойного действия простой и надежной в эксплуатации.

Указанная цель достигается тем, что на верхней поперечине станины расположены гидроцилиндры, плунжеры которых связаны с наружным ползуном пресс-молота, и ходовая гайка с несамотормозящей резьбой, в которой находится рабочий винт с ответной ходовой резьбой. Нижняя цилиндрическая часть рабочего винта имеет направление в цилиндрической расточке ползуна. Нижняя цилиндрическая часть рабочего винта имеет возможность осевого перемещения относительно ползуна.

К нижней цилиндрической части рабочего винта прикреплен рабочий прошивень, который также имеет направление в расточках ползуна.

Наружный ползун, находящийся в направляющих станины, на нижнем торце несет верхний штамп.

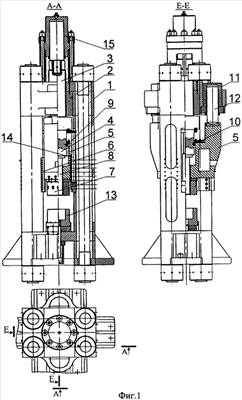

На фиг.1 показана схема гидровинтового пресс-молота.

Гидровинтовой пресс-молот содержит станину 1, в верхней поперечине которой закреплена ходовая силовая гайка 2 с несамотормозящей резьбой, в станине с ответной резьбой расположен рабочий винт 3 с маховиком.

Нижняя цилиндрическая часть 4 рабочего винта 3 имеет направление в расточках ползуна 5 и имеет возможность относительного осевого перемещения в ползуне, который расположен в направляющих 6 станины пресс-молота.

К нижнему торцу цилиндрической части 4 рабочего винта 3 прикреплен рабочий прошивень 8, который также имеет возможность осевого относительного перемещения в ползуне 5. На цилиндрической части 4 выполнена канавка, в которой помещены полукольца 9, на которых на упорном подшипнике 10 висит ползун 5 (фиг.2а,б). Полукольца 9 ограничены в радиальном направлении цилиндрической расточкой ползуна 5.

На верхней поперечине станины расположены рабочие гидроцилиндры 11, плунжера которых 12 соединены с ползуном 5.

На нижней поперечине станины 1 закреплен нижний штамп 13 и подъемные цилиндры 14. В штамп 13 укладывается заготовка.

Гидровинтовой пресс-молот может включать соосный с рабочим винтом 3 гидроцилиндр 15. Этот цилиндр может обеспечивать дополнительный разгон винта 3 и осуществлять пресс – молотовой режим деформирования заготовки в штампах 7 и 13.

Гидровинтовой пресс-молот работает следующим образом. После загрузки заготовки в нижний штамп 13 по команде на рабочий ход в рабочие цилиндры 11 подается из гидропривода жидкость высокого давления. Под воздействием силы в цилиндрах 11 происходит ускоренный разгон ползуна 5. Ползун 5 через упорный подшипник 10 и разрезные кольца 9 приводит в движение по оси пресс-молота рабочий винт 3 с прошивнем 8. Рабочий винт 3 совершает ускоренное винтовое движение и накапливает кинетическую энергию винтового движения. В момент соприкосновения верхнего штампа 7 с нижним штампом 13, в результате чего образуется замкнутая полость в этих штампах, ползун 5 останавливается, а рабочие цилиндры 11 зажимают штампы из условия их не раскрытия при наибольшем усилии деформирования поковки.

Рабочий винт 3, получивший от ползуна расчетную скорость разгона и кинетическую энергию движения продолжает свое движение вниз. Прошивень 8 упирается в заготовку и пластически ее деформирует до тех пор, пока она не заполнит все внутренние полости (отростки, зубья, бобышки, лопатки и др.) в штампах 7 и 13.

Рабочий винт 3 и прошивень 8 перемещаются относительно ползуна 5 в его цилиндрических расточках.

После окончания рабочего хода – хода штамповки рабочие цилиндры 11 соединяются со сливом, а возвратные цилиндры 14 возвращают ползун 5 и винт 3 в верхнее исходное положение.

Цикл окончен.

Формула изобретения

Гидровинтовой пресс-молот двойного действия, содержащий размещенную в станине ходовую гайку с расположенным в ней рабочим винтом с нижней цилиндрической частью, прошивень и соединенный с плунжерами рабочих гидроцилиндров ползун с верхним штампом, расположенный на упорном подшипнике и выполненный с цилиндрическими расточками для осевого перемещения нижней цилиндрической части рабочего винта и прошивня, отличающийся тем, что прошивень закреплен на нижнем торце нижней цилиндрической части рабочего винта, последняя выполнена с канавкой, в которой установлены полукольца, а ползун расположен на упорном подшипнике на указанных полукольцах.

РИСУНКИ
