Патент на изобретение №2342225

(54) СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ

(57) Реферат:

Инструмент предназначен для обработки материалов резанием и содержит корпус и по крайней мере одну закрепленную на нем посредством крепежного винта режущую пластину, тангенциально установленную в гнезде корпуса, ограниченном основанием, и имеющую сквозное отверстие, ось которого пересекает главные задние поверхности, и главные, вспомогательные и угловые режущие кромки, образованные на пересечении торцовых поверхностей соответственно с главными, вспомогательными и угловыми задними поверхностями. Для облегчения схода стружки и изготовления гнезда под режущую пластину инструмент снабжен установленным на основании каждого гнезда опорным элементом, жестко соединенным с корпусом и имеющим выступ, в режущей пластине выполнено второе сквозное отверстие, идентичное первому, при этом выступ опорного элемента предназначен для взаимодействия с боковой поверхностью одного из сквозных отверстий режущей пластины, расположенного ближе к ее рабочей угловой кромке, а крепежный винт предназначен для взаимодействия с боковой поверхностью второго отверстия, при этом на главных задних поверхностях выполнены пазы, расположенные вдоль торцовых поверхностей, а их боковые стенки предназначены для взаимодействия с опорным элементом. 4 ил.

Изобретение относится к области обработки материалов резанием, сборному режущему инструменту, например резцам, сверлам и фрезам.

Известен сборный режущий инструмент, содержащий корпус и по крайней мере одну закрепленную на нем посредством крепежного винта режущую пластину, тангенциально установленную в гнезде корпуса, ограниченном основанием, и имеющую две идентичные торцовые поверхности, две идентичные главные задние поверхности, одна из которых контактирует с основанием гнезда, и две идентичные вспомогательные задние поверхности, соединенные с главными задними поверхностями через угловые задние поверхности, сквозное отверстие, ось которого пересекает главные задние поверхности, и главные, вспомогательные и угловые режущие кромки, образованные на пересечении торцовых поверхностей соответственно с главными, вспомогательными и угловыми задними поверхностями (см. WO 2006/028837, В23С 5/20, 2006).

Известный сборный режущий инструмент имеет сложную форму торцовой поверхности, которая содержит как переднюю поверхность для схода стружки, так и опорные поверхности для установки режущей пластины в гнезде. Это затрудняет сход стружки и усложняет изготовление гнезда под режущую пластину в корпусе сборного режущего инструмента. Задачей изобретения является облегчение схода стружки и повышение технологичности изготовления гнезда под режущую пластину.

Для решения поставленной задачи сборный режущий инструмент, содержащий корпус и по крайней мере одну закрепленную на нем посредством крепежного винта режущую пластину, тангенциально установленную в гнезде корпуса, ограниченном основанием, и имеющую две идентичные торцовые поверхности, две идентичные главные задние поверхности, одна из которых контактирует с основанием гнезда, и две идентичные вспомогательные задние поверхности, соединенные с главными задними поверхностями через угловые задние поверхности, сквозное отверстие, ось которого пересекает главные задние поверхности, и главные, вспомогательные и угловые режущие кромки, образованные на пересечении торцовых поверхностей соответственно с главными, вспомогательными и угловыми задними поверхностями, в соответствии с изобретением снабжен установленным на основании каждого гнезда опорным элементом, жестко соединенным с корпусом и имеющим выступ, в режущей пластине выполнено второе сквозное отверстие, идентичное первому, при этом выступ опорного элемента предназначен для взаимодействия с боковой поверхностью одного из сквозных отверстий режущей пластины, расположенного ближе к ее рабочей угловой кромке, а крепежный винт предназначен для взаимодействия с боковой поверхностью второго отверстия в режущей пластине, при этом на главных задних поверхностях режущей пластины выполнены пазы, расположенные вдоль торцовых поверхностей, а их боковые стенки предназначены для взаимодействия с опорным элементом.

Сборный режущий инструмент представлен на фиг.1-4, на которых:

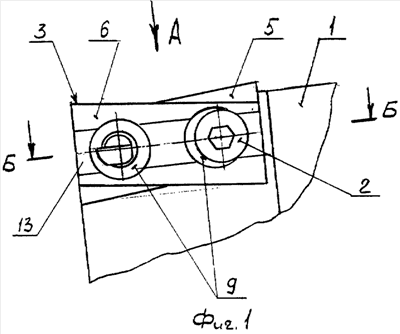

на фиг.1 представлен вид спереди на часть сборного режущего инструмента, содержащую режущую пластину, установленную в гнезде корпуса;

на фиг.2 представлен вид слева на фиг.1;

на фиг.3 представлен вид А на фиг.1;

на фиг.4 представлено сечение Б-Б на фиг.1.

Сборный режущий инструмент содержит корпус 1 и по крайней мере одну закрепленную на нем посредством крепежного винта 2 режущую пластину 3, тангенциально установленную в гнезде корпуса, ограниченном основанием 4.

Режущая пластина 3 имеет две идентичные торцовые поверхности 5, две идентичные главные задние поверхности 6, одна из которых контактирует с основанием 4 гнезда, и две идентичные вспомогательные задние поверхности 7, соединенные с главными задними поверхностями через угловые задние поверхности 8, главные, вспомогательные и угловые режущие кромки, образованные на пересечении торцовых поверхностей 5 соответственно с главными 6, вспомогательными 7 и угловыми 8 задними поверхностями. Режущая пластина 3 имеет также два идентичных сквозных отверстия 9, параллельные оси которых пересекают главные задние поверхности 6.

Сборный режущий инструмент снабжен установленным на основании 4 каждого гнезда опорным элементом 10, жестко соединенным с корпусом и имеющим выступ 11, предназначенный для взаимодействия с боковой поверхностью одного из сквозных отверстий 9 режущей пластины 3, расположенного ближе к ее рабочей угловой кромке 12, при этом крепежный винт 2 предназначен для взаимодействия с боковой поверхностью второго отверстия 9 в режущей пластине. На главных задних поверхностях 6 режущей пластины 3 выполнены пазы 13, расположенные вдоль торцовых поверхностей 5, а их боковые стенки 14 предназначены для взаимодействия с опорным элементом 10.

Режущая пластина 3 устанавливается в гнезде корпуса 1 сборного режущего инструмента так, что выступ 11 опорного элемента 10 входит в отверстие 9, расположенное ближе к рабочей угловой режущей кромке 12, а продольный паз 13 на главной задней поверхности 6, обращенной к основанию гнезда 4, охватывает опорный элемент 10. Затем во второе отверстие 9 режущей пластины вставляется крепежный винт 2, при затягивании которого режущая пластина 3 закрепляется в гнезде корпуса 1.

На торцовых поверхностях 5 режущей пластины 3 отсутствуют опорные элементы, что облегчает сход стружки. Базирующими элементами гнезда являются основание 4 и опорный элемент 10, который может быть установлен в пазу, выполненном на основании, что повышает технологичность изготовления гнезда.

Формула изобретения

Сборный режущий инструмент, содержащий корпус и по крайней мере одну закрепленную на нем посредством крепежного винта режущую пластину, тангенциально установленную в гнезде корпуса, ограниченном основанием, и имеющую две идентичные торцовые поверхности, две идентичные главные задние поверхности, одна из которых контактирует с основанием гнезда, и две идентичные вспомогательные задние поверхности, соединенные с главными задними поверхностями через угловые задние поверхности, сквозное отверстие, ось которого пересекает главные задние поверхности, и главные, вспомогательные и угловые режущие кромки, образованные на пересечении торцовых поверхностей соответственно с главными, вспомогательными и угловыми задними поверхностями, отличающийся тем, что он снабжен установленным на основании каждого гнезда опорным элементом, жестко соединенным с корпусом и имеющим выступ, в режущей пластине выполнено второе сквозное отверстие, идентичное первому, при этом выступ опорного элемента предназначен для взаимодействия с боковой поверхностью одного из сквозных отверстий режущей пластины, расположенного ближе к ее рабочей угловой кромке, а крепежный винт предназначен для взаимодействия с боковой поверхностью второго отверстия в режущей пластине, при этом на главных задних поверхностях режущей пластины выполнены пазы, расположенные вдоль торцовых поверхностей, а их боковые стенки предназначены для взаимодействия с опорным элементом.
