Патент на изобретение №2341574

(54) СПОСОБ ОБОГАЩЕНИЯ МАГНЕЗИАЛЬНЫХ ХРОМИТОВЫХ РУД

(57) Реферат:

Изобретение относится к технологии обогащения магнезиальных хромитовых руд. Хромитовые руды – сырье для получения феррохрома различных марок, металлического хрома, красителей и огнеупорных материалов. Техническим результатом является увеличение коэффициента качества руды (отношение содержания хрома к железу) и снижение содержания в ней оксида магния. Способ обогащения магнезиальных хромитовых руд включает дробление руды, окислительный обжиг, охлаждение, измельчение и магнитную сепарацию с получением хромитового железного концентрата и железосодержащего продукта. Дробление ведут до фракции не более 80 мм. Обжиг осуществляют в окислительной атмосфере в интервале температур 900°-1000°С и проводят выдержку в этом интервале температур. Выдержку ведут в течение времени, определяемого необходимой степенью обогащения. Охлаждение осуществляют на воздухе. Перед магнитной сепарацией проводят измельчение руды до фракции – 0,8 мм. 3 ил., 1 табл.

Изобретение относится к технологии обогащения магнезиальных хромитовых руд. Хромитовые руды – сырье для получения феррохрома различных марок, металлического хрома, красителей и огнеупорных материалов. Имеющиеся данные об обогащении хромитовых руд разобщены, что затрудняет их использование для создания новых и совершенствования существующих методов обогащения хромитов.

Основными процессами обогащения хромитовых руд после предварительного дробления являются промывка, гравитационный метод, флотация, магнитная сепарация или электрическая сепарация. В процессе обогащения уменьшается лишь количество вмещающей породы, вследствие чего доля хромита в полученном концентрате повышается. Общей характеристикой всех методов обогащения является постоянство состава исходного природного хромита.

₂О₃/FeO в зерне хромита, невозможность извлечения примесных оксидов никеля и кобальта.

Известен комбинированный способ по переработке комплексных железных руд, содержащих хром, никель и кобальт [патент Японии №2522, кл. 9CQ, заявл. 19.06.1963, опубл. 15.04.1964]. Исходную руду разделяют на классы с большим содержанием никеля и железа и с повышенным содержанием хрома и кобальта. Оставшийся продукт способом гравитации разделяют на хромитовый концентрат и кобальтовый концентрат. Хромитовый концентрат после измельчения подвергают двухстадийной магнитной сепарации с получением хромитового и железного концентратов. Однако этот способ является сложным, а разделение природно-легированных железных руд не позволяет изменить отношение Cr₂О₃/FeO в зерне хромита.

Известен способ производства хромитового концентрата из хромитсодержащих руд, включающий обогащение в магнитном поле и гравитационное обогащение [патент РФ №2208060, МПК С22В 34/32, ВОЗВ 1/00, заявл. 23.05.2001, опубл. 10.07.2003]. Перед обогащением руду подвергают дроблению и дезинтеграции, обогащение ведут сначала в слабом магнитном поле с отделением сильномагнитных минералов руды, затем в сильномагнитном поле хромшпинелидов. Слабомагнитные хромшпинелиды руды после очистки их поверхностей получают в сильном магнитном поле, а отделение глинистой фракции ультрамафитов руды от песковой фракции, представленной силикатами и кварцем, ведут под действием центробежных сил. Недостаток данного способа – потери минеральных зерен хромитов крупностью менее 2,5 мм – приводит к потере основного компонента.

₂О₃/FeO в зерне хромита.

В основу изобретения положена техническая задача, заключающаяся в увеличении коэффициента качества руды (отношение содержания хрома к железу) и снижении содержания в ней оксида магния.

Поставленная задача решается тем, что в способе обогащения магнезиальных хромитовых руд, включающем дробление руды, обжиг, охлаждение и магнитную сепарацию с получением хромитового железного концентрата и железосодержащего продукта, согласно изобретению дробление ведут до фракции не более 80 мм, обжиг осуществляют в окислительной атмосфере в интервале температур 900-1000°С и проводят выдержку в этом интервале температур в течение времени, определяемом необходимой степенью обогащения, охлаждение осуществляют на воздухе, а перед магнитной сепарацией проводят измельчения руды до фракции – 0,8 мм.

Предлагаемый способ относится к комбинированным способам обогащения сложных магнезиальных хромитовых руд, в состав которых входят оксиды никеля и кобальта в примесных количествах. При окислительном обжиге происходит миграция катионов железа из зерна хромита в магниевый силикат вмещающей породы с образованием магнезиоферрита. Образовавшийся продукт концентрирует никель и кобальт, которые в процессе магнитной сепарации извлекаются вместе с железом. При обогащении содержание оксида магния в концентрате снижается за счет образования с оксидом железа феррита магния, который отделяют от хромита магнитной сепарацией.

Отличительной особенностью предлагаемого способа является также то, что обжиг осуществляют при нагреве выше 900°С. Заявителем впервые замечено, что в этих условиях у обжигаемого материала появляется магнитная восприимчивость и такие сведения из доступных опубликованных источников информации не известны. Заявителем установлено, что после окислительного нагрева до температуры 1000°С и изотермической выдержки состав магнитной и немагнитной фракции меняется. Магнитная фракция представлена вмещающей породой, обогащенной оксидами железа, а также ортосиликатами железа и магния. Это подтверждает миграцию катионов железа при окислительном нагреве во вмещающую породу. Немагнитная фракция обогащена высокохромистыми шпинделидами.

Соотношение Cr₂О₃/FeO_общ в немагнитной фракции предварительно окисленной руды выше, чем в исходной руде. Помимо этого отмечено, что отношение MgO/Al₂O₃ значительно снизилось, также снизилось содержание MgO и SiO₂, а содержание никеля в магнитной фракции выше, чем в немагнитной фракции.

В настоящее время не известно также и применение обжига хромитовых руд выше температуры выделения конституционной воды из кристаллической решетки пустой породы (700°С) [Обогащение хромитовых руд / Курочкин М.Г. – Новосибирск: Наука, Сибирское отделение. 1988. – С.141].

Время выдержки в процессе окислительного нагрева определяет степень перехода железа из решетки хромита во вмещающую пустую породу. С увеличением времени выдержки при обжиге бедных магнезиальных руд коэффициент обогащения достигал значений 1,4, а отношение Cr/Fe в зерне хромшпинелида изменялось от 3 до 6.

Таким образом, установлена возможность обогащения бедных магнезиальных хромовых руд методом магнитной сепарации после нагрева в окислительных условиях в интервале температур 900-1000°С.

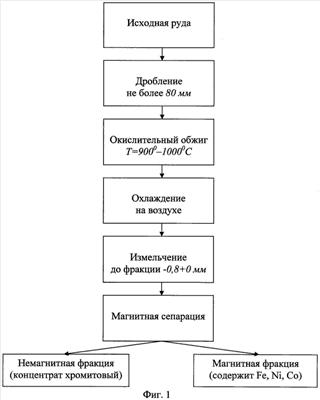

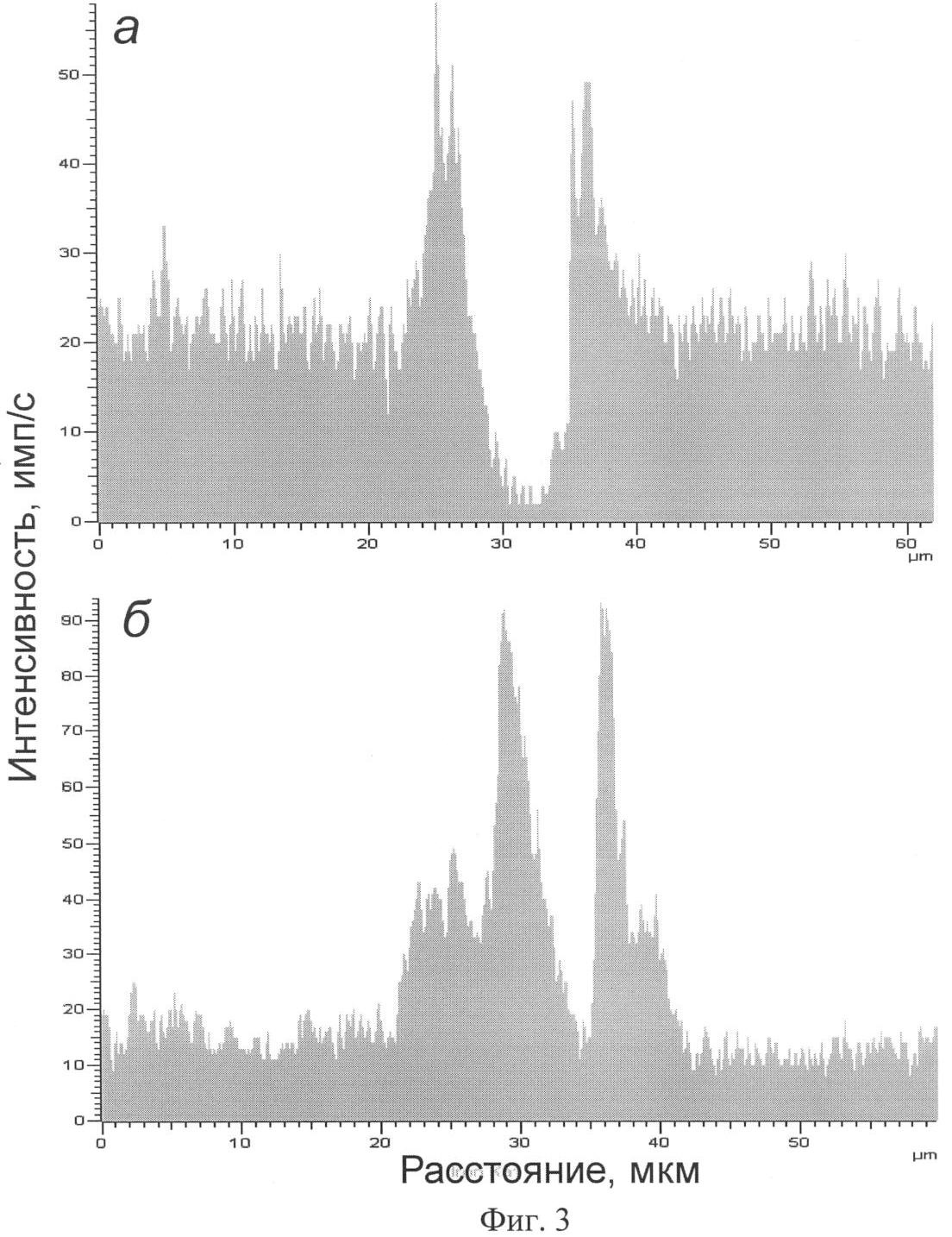

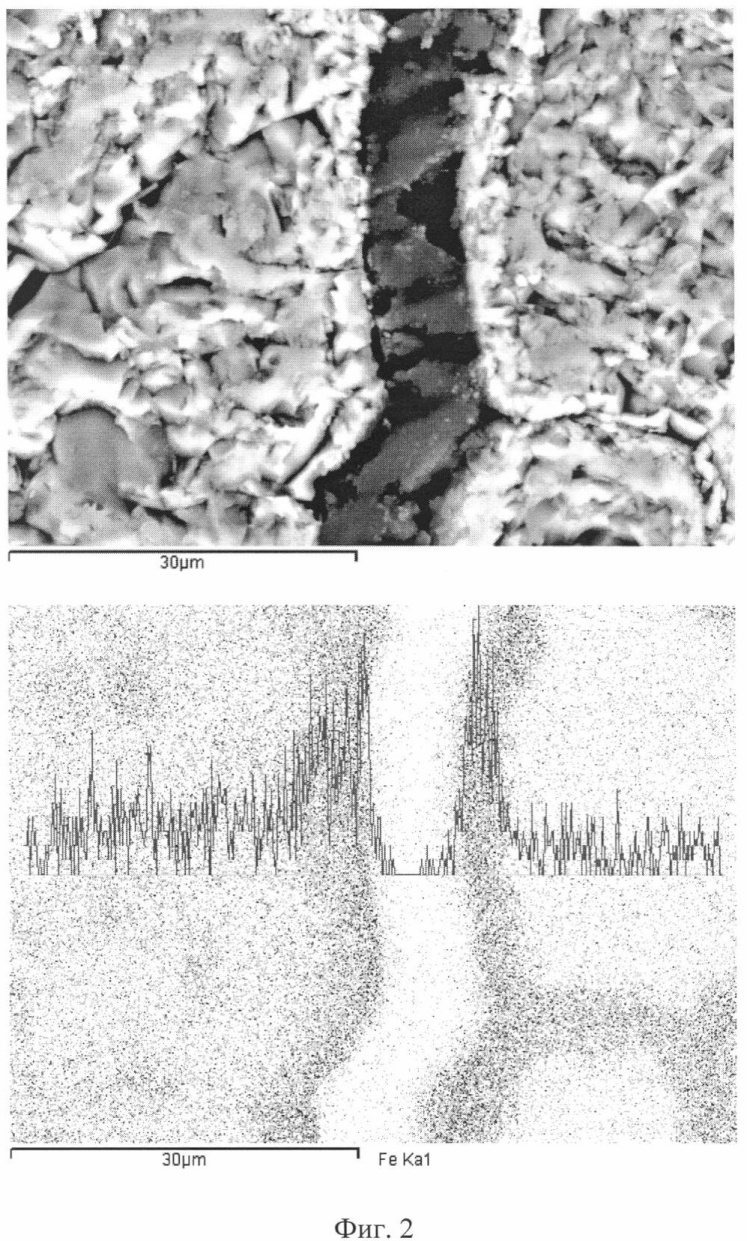

Сущность способа поясняется иллюстрациями, на которых на фиг.1 дана схема последовательности операций при выполнении способа; на фиг.2 показано концентрирование железа в хромитовой руде месторождения Рай-Из на границе хромита с вмещающей породой (магниевый силикат) после нагрева до 1000°С и изотермической выдержкой 180 минут; на фиг.3 – концентрирование железа на границе хромита с вмещающей породой в зависимости от времени выдержки при 1000°С: а) изотермическая выдержка 60 минут, б) изотермическая выдержка 240 минут.

Пример осуществления способа

Руду фракции 20-40 мм нагревают в стационарной электрической печи в окислительной атмосфере при температуре 900°С в течение 1,5 часов. Извлеченную из печи руду охлаждают на воздухе и затем дробят на дробилке до фракции – 0,8 мм. После измельчения руду разделяют на магнитную и немагнитную фракции на магнитном сепараторе типа БСМ с постоянными магнитами Nd – Fe – В, магнитная индукция на поверхности магнитных блоков от 150 до 700 мТл.

В таблице приведено изменение химического состава хромитовой руды и хромшпинелида месторождения «Центральное» массива Рай-Из (Полярный Урал) после окислительного обжига при 1000°С и выдержке 90 минут.

Таблица.
	Химический состав, мас.%
	Cr2О3	FeOобщ	FeO	Fe2O3	Al2O3	MgO	SiO2	NiO
Исходная руда	36,42	11,10	8,73	2,68	6,62	26,57	12,25	<0,1	3,28	4,01
Исходный хромшпинелид	58,72	16,67	11,72	5,50	9,84	14,05	–	–	–	–
Немагнитная фракция окисленной руды	51,13	13,98	–	–	8,42	18,80	6,53	<0,1	3,66	2,23
Магнитная фракция окисленной руды	23,74	8,29	–	–	4,31	38,60	22,36	0,30	2,86	8,96
Немагнитная фракция окисленного хромшпинелида	60,21	14,83	3,02	13,12	8,89	14,85	–	–	–	–

Необходимая степень обогащения достигается разной продолжительностью выдержки в указанном выше интервале температур. Например, при выдержке хромитовой руды в окислительных условиях и температуре 1000°С в течение 4 часов отношение Cr₂О₃/FeO_общ повышается в концентрате до шести.

Предлагаемый способ обогащения хромитовых руд – это в настоящее время единственный нехимический метод изменения соотношения хрома к железу в кристаллической решетке хромшпинелида. Кроме того, способ позволяет совместно с железом выделить примесные никель и кобальт.

Формула изобретения

Способ обогащения магнезиальных хромитовых руд, включающий дробление руды, обжиг, охлаждение и магнитную сепарацию с получением хромитового железного концентрата и железосодержащего продукта, отличающийся тем, что дробление ведут до фракции не более 80 мм, обжиг осуществляют в окислительной атмосфере в интервале температур 900-1000°С и проводят выдержку в этом интервале температур в течение времени, определяемого необходимой степенью обогащения, охлаждение осуществляют на воздухе, а перед магнитной сепарацией проводят измельчение руды до фракции -0,8 мм.

РИСУНКИ
