Патент на изобретение №2341345
|
||||||||||||||||||||||||||
(54) СПОСОБ КОМБИНИРОВАННОЙ ИНТЕНСИВНОЙ ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ ЗАГОТОВОК
(57) Реферат:
Изобретение относится к обработке материалов давлением, а именно к способам упрочнения металлов в процессе обработки. Способ заключается в выдавливании заготовки через сужающуюся винтовую часть канала. Деформацию кручением осуществляют в сужающейся средней винтовой части канала с обеспечением постоянства поперечного сечения вдоль оси на начальном и конечном участках. Изобретение направлено на повышение интенсивности пластической деформации и эффективности обработки. 1 ил.
Изобретение относится к обработке материалов давлением, а именно к способам упрочнения металлов в процессе обработки. Известен способ гидромеханического прессования с кручением призматической заготовки через матрицу с винтовым каналом (Бейгельзимер Я.Е. и др. Новые схемы накопления больших пластических деформаций с использованием гидроэкструзии. Физика и техника высоких давлений, 1999. – Т.9. – №3. – С.109). Недостатком способа является недостаточная эффективность обработки. Недостатком известного способа является недостаточная степень пластической деформации. Задачей изобретения является повышение интенсивности пластической деформации. Поставленная задача достигается тем, что в известном способе комбинированной интенсивной пластической деформации заготовок, заключающемся в выдавливании заготовки через сужающуюся среднюю часть канала, согласно изобретению заготовка дополнительно подвергается деформации кручением в сужающейся средней винтовой части канала. Заявляемое техническое решение обеспечивает измельчение структуры в материале заготовки за счет совместного действия давления сжатия и винтового прессования, при этом интенсивная сдвиговая деформация осуществляется преимущественно в поперечном сечении. Способ осуществляется следующим образом. Схема реализации способа представлена на чертеже. Заготовку 1 размещают в канал 2, с помощью пуансона выдавливают через сужающуюся часть. Сужающаяся часть канала 2 выполнена винтовой с постоянным вдоль оси сечением и с изменяющимся по высоте сужающейся части канала углом наклона винтовой линии к оси прессования. В процессе продавливания заготовка подвергается осадке при переходе в сужающийся участок канала, в сужающейся части канала испытывает поперечный сдвиг, при выходе на конечный участок канала приобретает исходное поперечное сечение. С целью достижения максимальной интенсивности пластической деформации сдвига и упрочнения заготовку подвергают многократному прессованию. Осуществление последнего становится возможным ввиду того, что поперечное сечение канала на начальном и конечном участках не меняется.
Формула изобретения
Способ комбинированной интенсивной пластической деформации заготовки, включающий выдавливание заготовки через суженную винтовую часть канала с деформацией кручением, отличающийся тем, что деформацию кручением осуществляют в суженной средней винтовой части канала с обеспечением постоянства поперечного сечения заготовки вдоль оси на начальном и конечном участках канала.

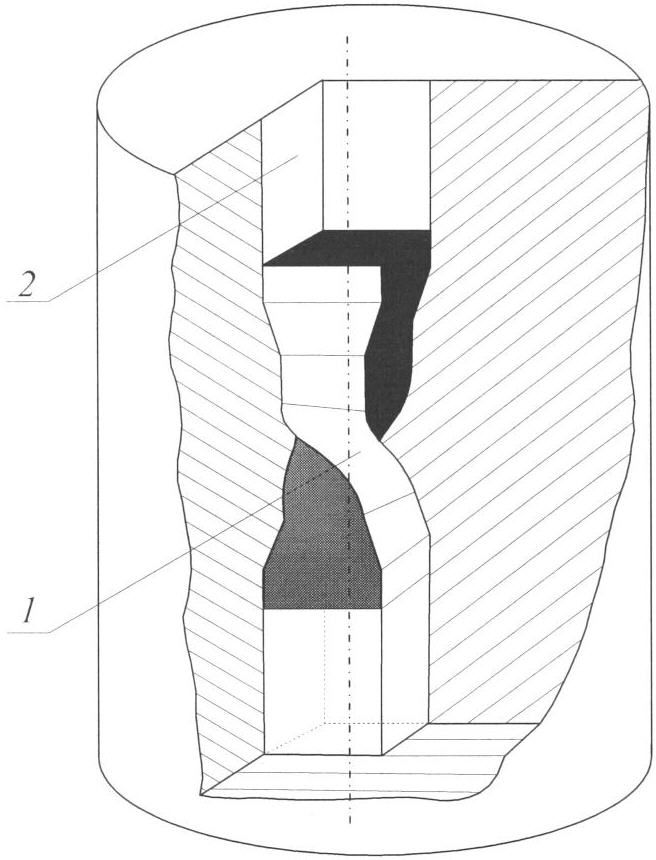

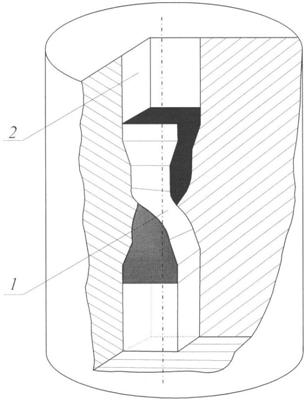

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 11.04.2008
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
