Патент на изобретение №2341188

(54) СПОСОБ БИОИМПЕДАНСОМЕТРИИ МИОКАРДА В ЭКСПЕРИМЕНТЕ

(57) Реферат:

Изобретение относится к экспериментальной медицине. Для биоимпедансометрии миокарда в эксперименте производят катетеризацию левого желудочка через общую сонную артерию и правого желудочка через плечеголовную вену. Затем проводят электроды, подключенные к биоимпедансометру, через катетер и вводят в миокард. Предложенный способ является простым, надежным и может быть широко использован в экспериментальной медицине для регистрации импеданса миокарда. 1 табл., 1 ил.

(56) (продолжение):

CLASS=”b560m”www.smolensk.ru. ШАЛИМОВ С.А. Руководство по экспериментальной хирургии. – М.: Медицина, 1989, с.271. IVORRA A. et al. Impedance analyzer for in vivo electroporation studies. Conf. Proc. IEEE End. Med. Biol. Soc. 2006, v.1, p.5056-5059 (abstract).

Изобретение относится к медицине и может быть использовано в экспериментальной медицине для биоимпедансометрии миокарда в эксперименте.

Данную методику нельзя использовать в эксперименте на мелких лабораторных животных, т.к. при торакотомии необходимо производить трахеостомию и использовать аппарат искусственной вентиляции легких, что осложняет проведение манипуляции как технически, так и методически.

Задачей изобретения является усовершенствование способа биоимпедансометрии миокарда для использования его в эксперименте на мелких лабораторных животных.

Сущность предложенного способа состоит в том, что производят катетеризацию левого желудочка через общую сонную артерию и правого желудочка через плечеголовную вену, после чего электроды, подключенные к биоимпедансометру, проводят через полость катетеров в миокард.

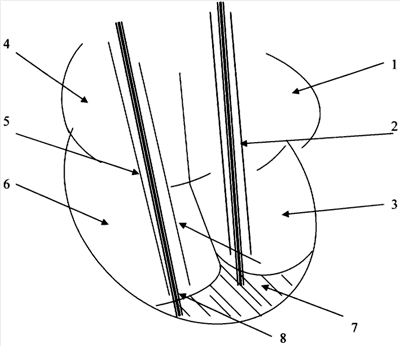

Сущность предложенного поясняется чертежом, где 1 – левое предсердие; 2 – катетер в левом предсердии; 3 – левый желудочек; 4 – правое предсердие; 5 – катетер в правом предсердии; 6 – правый желудочек; 7 – миокард; 8 – электрод.

Пример. Крысе массой 200 г под наркозом (хлоралгитрат 20 мг/кг, внутрибрюшинно) производили срединный шейный разрез. Справа от срединной линии расслаивали ткани тупым путем, выделяли правую общую сонную артерию, подводили под нее лигатуру. Надсекали стенку артерии в дистальной части и вводили катетер 2 в проксимальном направлении до упора. Лигатуру завязывали, тем самым закрепляли катетер 2 в сосуде, и проводили через полость катетера 2 электрод 8.

Слева от срединной линии выделяли плечеголовную вену, подводили под нее лигатуру. Надсекали стенку вены в дистальной части и вводили катетер 2 в проксимальном направлении до упора. Лигатуру завязывали, тем самым закрепляли катетер в сосуде, и проводили через полость катетера электрод 8.

Электроды подключали к биоимпедансометру (частота тока 10 кГц, напряжение 1,02 V). В процессе введения электродов в полости желудочков импеданс равномерно уменьшался от 1020 до 300 Ом. Причем значения импеданса при этом зависили от площади поверхности электрода вне катетера. При внедрении электродов в миокард импеданс резко падал до 96,6 Ом.

После измерения импеданса миокарда для уточнения места положения электродов производили торакотомию. При визуальном исследовании сердца электроды находились в миокарде левого и правого желудочков.

Необходимо отметить, что момент внедрения электрода в миокард можно зафиксировать по двум признакам: 1. Возникновению некоторого препятствия продвижения электродов. 2. При проникновении электродов в миокард со стороны полости желудочка возникает резкое падение импеданса.

Провели биоимпедансометрию миокарда на 5 экспериментальных животных (крысы линии Wistar, массой 170-190 г) по описанной выше схеме. Полученные данные представлены в таблице. Всем животным по окончании опыта производили ревизию органов грудной полости. В 100% случаях электроды находились в миокарде.

Таким образом, предложенный способ биоимпедансометрии миокарда в эксперименте является простым (не требует применения аппарата искусственной вентиляции легких), надежным, может широко использоваться в экспериментальной медицине для регистрации импеданса миокарда.

Формула изобретения

Способ биоимпедансометрии миокарда в эксперименте, отличающийся тем, что производят катетеризацию левого желудочка через общую сонную артерию и правого желудочка через плечеголовную вену, после чего электроды, подключенные к биоимпедансометру, проводят через катетеры в миокард.

РИСУНКИ
