Патент на изобретение №2339876
|
||||||||||||||||||||||||||
(54) ФОРСУНКА ЦЕНТРОБЕЖНАЯ
(57) Реферат:
Изобретение относится к средствам распыливания жидкостей и растворов и может применяться в двигателестроении, химической и пищевой промышленности. Центробежная форсунка содержит корпус с камерой, в которой расположен шнек с винтовой внешней канавкой, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а под шнеком расположена камера смешения. Камера смешения состоит из цилиндрической и конической частей, направление винтовой нарезки указанного отверстия либо противоположно, либо попутно направлению винтовой внешней канавки шнека, причем шнек жестко связан с Т-образной дроссельной шайбой, в торцевой цилиндрической части которой выполнены, по крайней мере, три дроссельных отверстия, а в жестко с ней связанной, осевой цилиндрической части – осевое дроссельное отверстие. Шнек форсунки выполнен из твердых материалов: или карбида вольфрама, или рубина, или сапфира. Изобретение позволяет повысить эффективность распыления. 1 з.п. ф-лы, 1 ил.
Изобретение относится к средствам распыливания жидкостей и растворов и может применяться в двигателестроении, химической и пищевой промышленности. Известна центробежная форсунка, содержащая корпус с камерой, в которой расположен шнек с винтовой внешней канавкой, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а под шнеком расположена камера смешения (см. а.с. СССР №1368045, МПК В05В 1/34, 1988). Недостатком известной акустической форсунки является то, что она не обеспечивает высокой степени распыла. Технический результат – повышение эффективности распыления. Это достигается тем, что центробежная форсунка содержит корпус с камерой, в которой расположен шнек с винтовой внешней канавкой, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а под шнеком расположена камера смешения. Согласно изобретению камера смешения состоит из цилиндрической и конической частей, направление винтовой нарезки указанного отверстия либо противоположно, либо попутно направлению винтовой внешней канавки шнека, причем шнек жестко связан с Т-образной дроссельной шайбой, в торцевой цилиндрической части которой выполнены, по крайней мере, три дроссельных отверстия, а в жестко с ней связанной, осевой цилиндрической части – осевое дроссельное отверстие. Шнек форсунки выполнен из твердых материалов: или карбида вольфрама, или рубина, или сапфира. На чертеже изображена центробежная форсунки для распыливания жидкостей, общий вид. Центробежная форсунка состоит из корпуса 1 с крышкой 3, внутри которого расположен шнек 2. Внешняя поверхность шнека 2 представляет собой винтовую канавку с правой (или левой) нарезкой. Внутри шнека 2 выполнено отверстие 11 с левой (или правой) винтовой нарезкой. В днище корпуса 1 выполнено дроссельное отверстие 9, ось которого совпадает с осью отверстия 11 в шнеке 2. Между нижним торцом шнека 2 и срезом дроссельного отверстия 9 расположена камера смешения, состоящая из цилиндрической 8 и конической 10 частей. Шнек 2 жестко связан с Т-образной дроссельной шайбой 5, в торцевой цилиндрической части 4 которой выполнены, по крайней мере, три дроссельных отверстия 6, а в, жестко с ней связанной, осевой цилиндрической части – осевое дроссельное отверстие 13. Гидравлическое сопротивление дроссельных отверстий 6 и 13 подбирается в зависимости от свойств распыливаемой жидкости и требуемой степени ее распыла. Подача жидкости (раствора) осуществляется через отверстие в штуцере 7, закрепленном в верхней части корпуса 1 через торцевую цилиндрическую часть 4 Т-образной дроссельной шайбы 5. Центробежная форсунка для распыливания жидкостей работает следующим образом. Жидкость подается по отверстию в штуцере 7 и через Т-образную дроссельную шайбу 5 поступает одновременно по двум направлениям: во-первых, в винтовую внешнюю полость 12 шнека 2 через дроссельные отверстия 6, во-вторых, в отверстие 11 с винтовой нарезкой через дроссельное отверстие 13. Вращающийся поток жидкости из винтовой внешней полости 12 шнека 2 поступает в камеру смешения, состоящую из цилиндрической 8 и конической 10 частей. С другой стороны, в камеру смешения поступает жидкость из отверстия 11 с винтовой нарезкой, совершая вращение в сторону, противоположную внешнему потоку, идущему по шнеку 2, либо совершая попутное (одинаковое) вращение. При взаимодействии вращающихся потоков в камере смешения происходит дополнительное дробление капель жидкости за счет их соударения в попутных или противоположно вращающихся потоках жидкости (внешнего и внутреннего). Суммарный мелкодисперсный вращающийся поток выходит через дроссельное отверстие 9, причем направление его вращения определяется гидравлическим сопротивлением внешней винтовой полости 12 или винтовой полости отверстия 11 шнека 2. Шнек 2 форсунки может быть выполнен из твердых материалов: карбида вольфрама, рубина, сапфира. При среднем диаметре дроссельного отверстия 9, находящемся в диапазоне 2,5…3,5 мм, и давлении жидкости 6…9 МПа обеспечивается распыление от 400 до 1000 кг/ч жидкости. Форсунка проста в изготовлении и обслуживании.
Формула изобретения
1. Центробежная форсунка, содержащая корпус с камерой, в которой расположен шнек с винтовой внешней канавкой, причем в днище корпуса выполнено дроссельное отверстие, а в верхней части размещен штуцер с цилиндрическим отверстием, внутри шнека выполнено отверстие с винтовой нарезкой, а под шнеком расположена камера смешения, отличающаяся тем, что камера смешения состоит из цилиндрической и конической частей, направление винтовой нарезки указанного отверстия либо противоположно, либо попутно направлению винтовой внешней канавки шнека, причем шнек жестко связан с Т-образной дроссельной шайбой, в торцевой цилиндрической части которой выполнены, по крайней мере, три дроссельных отверстия, а в жестко с ней связанной осевой цилиндрической части – осевое дроссельное отверстие. 2. Центробежная форсунка по п.1, отличающаяся тем, что шнек форсунки выполнен из твердых материалов: или карбида вольфрама, или рубина, или сапфира.

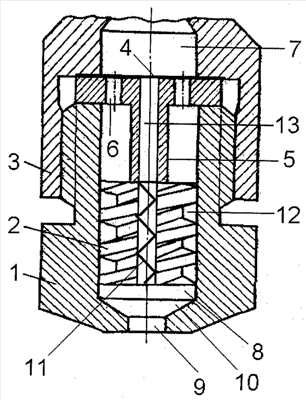

РИСУНКИ
|
||||||||||||||||||||||||||
